تفاصيل المنتج:
|
| يتراوح: | 0-10000 مم ، بسرعة الصلب | السرعة المادية: | 100 20000 م / ث |
|---|---|---|---|
| تردد تكرار النبض: | 20-2000 هرتز | النطاق الديناميكي: | ≥38 ديسيبل |
| الخطية: أفقية: | +/-0.2%، عمودي: 2.0%، دقة مكبر الصوت +/-1 ديسيبل | ||
| إبراز: | كاشف عيوب بالموجات فوق الصوتية عالية السرعة,كاشف أخطاء تسجيل فيديو في الوقت الحقيقي,معدات الاختبار غير المدمرة FD203,real-time video recording flaw detector,FD203 non-destructive testing equipment |
||

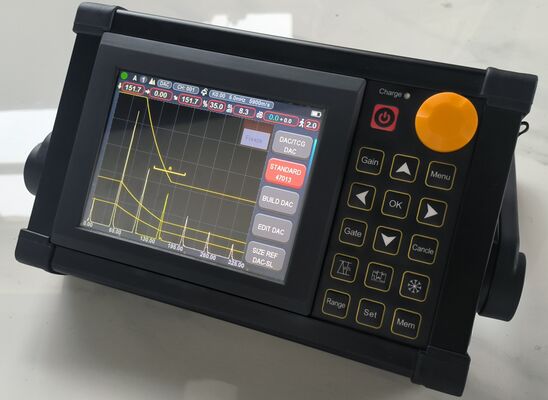

كاشف عيوب الموجات فوق الصوتية FD203 عالي السرعة لتسجيل الفيديو في الوقت الفعلي
★ حوار سهل الاستخدام يساعد في العمليات مثل المعايرة، وإنشاء المنحنيات، إلخ.
★ جميع الأدوات التي تحتاجها: DAC، AVG، TCG، AWS.
★ تردد تكرار النبض: 20-2000 هرتز تعديل دقيق، مسح عالي السرعة، لا تفوت أي شيء.
★ نسبة إشارة إلى ضوضاء عالية، صدى واضح ومستقر، تصميم مضاد للضوضاء، مثالي لظروف العمل الصعبة.
★ محول تناظري إلى رقمي (AD) بـ 12 رقمًا، أخذ عينات عالية السرعة يؤدي إلى رسم بياني أفضل للصدى مع جميع التفاصيل. حساس ويمكنه اكتشاف حتى العيوب الصغيرة.
★ يمكن استخدام تردد المسبار 20 ميجاهرتز بشكل مثالي.
★ تسجيل فيديو للكشف عن العيوب في الوقت الفعلي عالي السرعة. تخزين بيانات USB غير محدود.
★ معيار IP65. هيكل من السبائك + هلام السيليكا، مقاوم للماء والغبار، صلب ويدوم إلى الأبد. دعم التخميد يجعله يقف في أي زاوية.
★ تدوم البطارية 15 ساعة لكل شحنة. كل بطارية لديها تحكم في الشحن الخاص بها لذلك مع بطاريتين يمكنها العمل على مدار الساعة.
المواصفات
| النطاق |
0-10000 مم، بسرعة الفولاذ |
| سرعة المادة | 100～20000 م/ث |
| تردد تكرار النبض | 20-2000 هرتز |
| النطاق الديناميكي | ≥38 ديسيبل |
| الخطية: أفقي | +/-0.2%، رأسي: 2.0%، دقة المضخم +/-1 ديسيبل |
| قوة التمييز | >40 ديسيبل (5P14) |
| بقايا الحساسية | >66 ديسيبل |
| الرفض (القمع) | 0 إلى 80% من ارتفاع الشاشة الكامل |
| الذاكرة |
1000 رسم بياني A 500 إعداد مستقل، يمكن إدخال أي معيار بحرية، يمكننا العمل في المشهد بدون كتلة اختبار |
| أوضاع الاختبار | صدى النبض، عنصر مزدوج والإرسال المباشر |
| أنواع المجسات | مستقيم واحد، زاوية واحدة، مزدوج مستقيم، مزدوج الزاوية، من خلال، زاحف، سطحي |
| شاشات البوابة | بوابتان مستقلتان يمكن التحكم فيهما على نطاق المسح بأكمله |
| متطلبات الطاقة |
تيار متردد 100-240 فولت، 50-60 هرتز |
| الوحدات | بوصة أو مليمتر |
| تأخير العرض | -20 إلى 3400 µs |
| تأخير المسبار/إزاحة الصفر |
0 إلى 99.99 µs |
| الطاقة |
حزمة بطارية ليثيوم أيون قابلة لإعادة الشحن مصنفة بـ 7.2 فولت عند 7800 مللي أمبير في الساعة 15 ساعة وقت تشغيل اسمي اعتمادًا على سطوع الشاشة 4 ساعات وقت إعادة شحن نموذجي |
| الحجم |
الارتفاع × العرض × العمق (مم):240×150×50 (مم) الوزن:1.4 كجم |
| درجة الحرارة |
درجة حرارة التشغيل: -10℃ إلى 50℃ درجة حرارة التخزين: -30℃ إلى 50℃ |
| طاقة النبض | 70 فولت، 100 فولت، 200 فولت، 300 فولت، 400 فولت، 500 فولت قابلة للتحديد |
| التقويم | موجة نصف موجبة، موجة نصف سالبة، موجة كاملة، نظام الترددات اللاسلكية |
| عرض النطاق الترددي (تمرير نطاق المضخم) | 0.2 إلى 20 ميجاهرتز |
| شاشات البوابة | بوابتان مستقلتان يمكن التحكم فيهما على نطاق المسح بأكمله |
| الحساسية | 110 ديسيبل كحد أقصى بدقة قابلة للتحديد 0.1، 1.0، 2.0، 6.0 ديسيبل |
| وصلات المحول | LEMO 01 |
الوظائف
عرض تلقائي لموقع العيب الدقيق (العمق d، المستوى p، المسافة s، السعة، sz dB، ф).
تحديد حجم العيب: تحديد حجم العيب تلقائيًا باستخدام AVG أو DAC/TCG، يسرع الإبلاغ عن قبول العيب أو رفضه.
المعايرة التلقائية لنقطة الصفر للمحول، الزوايا، الحافة الأمامية وسرعة المادة. (V2 وفتحتان)
من الملائم إنشاء واستخدام DAC/TCG و AVG لتقييم الصدى، ويمكن تعديل المنحنى وتعويضه.
عند توصيل قرص U، يمكن للوحدة الحصول على ذاكرة غير محدودة.
إنشاء فيديو تلقائي لعملية الاختبار والتشغيل؛ يمكن لذاكرة القرص تخزين فيديو الاختبار دون تحديد وقت (خيار)
مسح B بالألوان. (خيار)
هناك 15 معيارًا في الوحدة.
اتصال Bluetooth بجهاز محمول لإنشاء وطباعة تقارير الكشف في الموقع. (خيار)
AWS D1.1.
ميزة تصحيح السطح المنحني.
وظيفة قياس ارتفاع الشق.
تكبير البوابة: انتشار نطاق البوابة على عرض الشاشة بأكمله.
وظيفة الكسب التلقائي.
المغلف: عرض متزامن لمسح A المباشر بمعدل تحديث 70 هرتز ومغلف لمسح A
العرض.
الاحتفاظ بالذروة: قارن أشكال موجات الذروة المجمدة بمسح A المباشر لتفسير نتائج الاختبار بسهولة.
تجميد المسح: تجميد العرض يحمل شكل الموجة وبيانات مسار الصوت.
الإنذار: صوت صفير و LED.
ساعة في الوقت الفعلي.
املأ الصدى.
علامة الالتقاط.
لون الصدى داخل البوابة.
حزمة الأداة الأساسية
1. كاشف عيوب الموجات فوق الصوتية المحمول FD203
2. محول شعاع مستقيم (2.5 ميجاهرتز، Φ20)
3. محول شعاع الزاوية (4 ميجاهرتز، 8 مم × 9 مم، 60 درجة)
4. كابل التوصيل البيني للمحول (Q9-C9 و C9- C5)
5. حزمة بطارية ليثيوم أيون قابلة لإعادة الشحن، 8 أمبير في الساعة
6. وحدة إمداد الطاقة/الشاحن
7. دليل التشغيل باللغة الإنجليزية
