كاشف الأنابيب تحت الأرض يكتشف موقع الاتجاه وعمق الأنابيب تحت الأرض

كاشف الأنابيب تحت الأرض يكتشف موقع الاتجاه وعمق الأنابيب تحت الأرض

كاشف الأنابيب تحت الأرض HD-18A تم تصميمه بعناية من قبل HUATEC.بما في ذلك قدرات قوية لمكافحة التدخل، تحديد المواقع الدقيق، وقياس العمق. وهو مناسب للكشف عن وتفتيش مختلف أنابيب المعادن تحت الأرض، وإدارة الأنابيب والصيانة،التخطيط والبناء البلدي، إمدادات الطاقة والإدارات الأخرى، وهي واحدة من الأدوات الأساسية لوحدات صيانة خطوط الأنابيب.

الخصائص:

1يتبنى جهاز إرسال واسع النطاق 10W ، وهو مناسب للكشف في بيئات مختلفة ؛

2يتم تشغيل كل من جهاز الاستقبال والإرسال بواسطة بطاريات الليثيوم ، والتي توفر الطاقة ، وصديقة للبيئة ، ولديها وقت عمل طويل للغاية ؛
3. الشاشة لديها وظيفة الضوء الخلفي، والتي يمكن استخدامها لإنقاذ الطوارئ في الليل؛

4. يحتوي على مؤشرات السهم اليسرى واليمنى لتحديد موقع خط الأنابيب بسرعة

المعلمات التقنية

(أ) دقة تحديد موقع المستقبل: ± 5٪ من العمق (دون تدخل من خطوط الأنابيب المجاورة)

دقة قياس العمق: ± 5٪ من العمق (دون تدخل من خطوط الأنابيب المجاورة)

دقة قياس التيار: ± 5٪ من التيار الفعلي (دون تدخل من خطوط الأنابيب القريبة)

نطاق قياس العمق: <6 متر

أوضاع العمل: وضع الوادي، وضع الذروة، وضع الذروة الواسعة، وضع السهم الذروة

ترددات التشغيل: 50 هرتز، 512 هرتز، 1 كيلو هرتز، 33 كيلو هرتز، 83 كيلو هرتز

إعدادات القائمة: خيارات القائمة الصينية والإنجليزية.

درجة حرارة التشغيل: -20 درجة مئوية + 50 درجة مئوية

بطارية: بطارية ليتيم 7.4 فولت

الأبعاد الخارجية: 595mm × 136mm × 238mm

الوزن: 1.6 كجم (بما في ذلك البطارية)

(2) جهاز إرسال

طاقة الخروج: 10 واط

ترددات العمل: 128 هرتز، 512 هرتز، 1 كيه هرتز، 2 كيه هرتز، 8 كيه هرتز، 33 كيه هرتز، 65 كيه هرتز، 83 كيه هرتز

أوضاع التشغيل: التبديل التلقائي بين أوضاع الاتصال المباشر والحث والتشبيك.

بطارية: 14.8 فولت بطارية الليثيوم المدمجة

درجة حرارة التشغيل: -20 درجة مئوية + 50 درجة مئوية

الأبعاد الخارجية: 348mm × 228mm × 84mm

الوزن: 2.5 كجم (بما في ذلك البطارية)

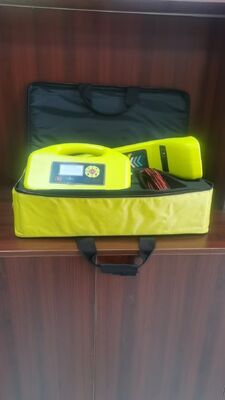

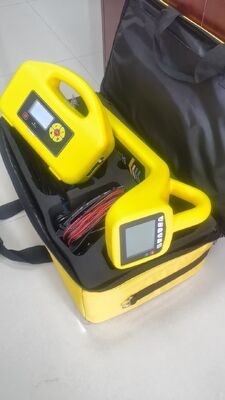

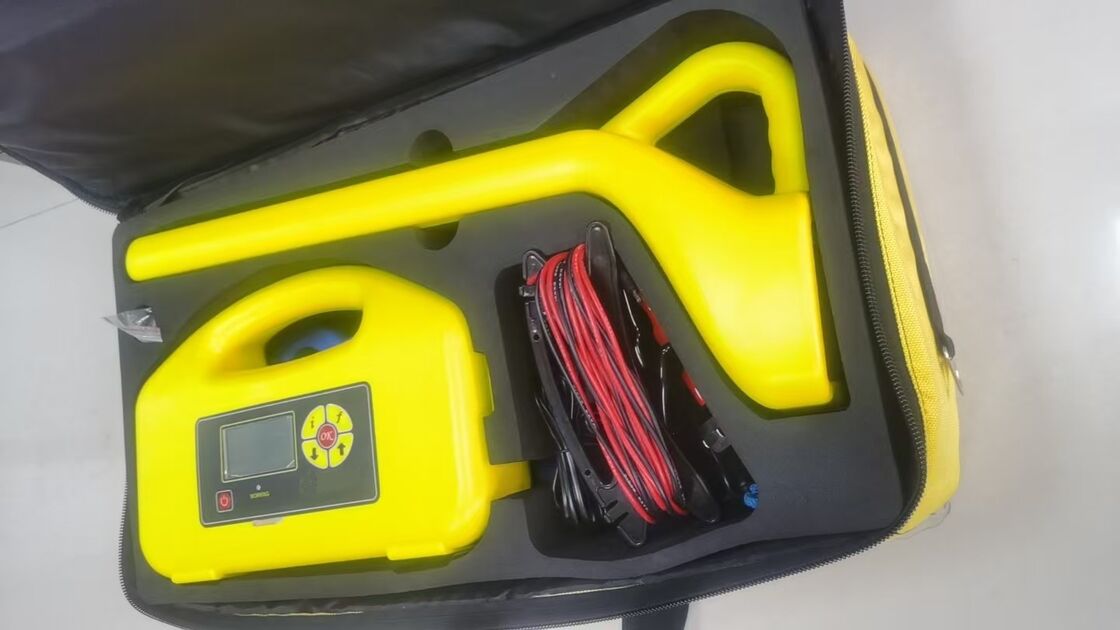

HD-18A كاشف الأنابيب المكونات الرئيسية

التكوين القياسي

جهاز استقبال HUATEC HD-18A

جهاز إرسال هوتيك HD-18A

1 قطعة من مشبك الحث؛ 1 قطعة من كابل الخروج؛

1 قطعة من عصا الأرض

شاحنات 2 قطعة

1 قطعة مغناطيس متصل

1 قطعة من سلك الطاقة 220 فولت

دليل التشغيل 1pc

1 قطعة من كيس التعبئة

1pc شهادة معايرة HUATEC
