MRT اختبار الحبل المغناطيسي حبال أسلاك الفولاذ عيوب ارتداء جهاز كشف الخلل

اختبار MRT الحبل المغناطيسي حبال الأسلاك الفولاذية العيوب ارتداء جهاز الكشف عن العيوب

1المواصفات

المعايير: GB/T21837-2008، ASTM E1571-2001 (المواصفات القياسية لفحص الكهرومغناطيسي لخط الأسلاك الحديدية المغناطيسية) ، GB/T5972-2006/ISO 4309:90، GB8918 ‬2006

نطاق الكشف:Φ1.5 ≈ 300 ملم (اختر جهاز استشعار مختلف)
السرعة النسبية بين جهاز الاستشعار والحبل السلكي:0.06.0 م/ث أفضل خيار:0.3 ∙ 1.5 متر/ثانية
أفضل فجوة بين غطاء القيادة والحبل السلكي: 2 ∼6 ملم،الفجوة المسموح بها: 0 ∼15 ملم

نوع الملفات الخارجة: ملفات Word الخارجة

إنذار: إنذار صوتي وضوئي
تحديد موقع الحبل المكسور
دقة الحكم النوعي: 99.99%
التقييم الكمي
خطأ التكرار في الحساسية: ± 0.055%
خطأ العرض: ± 0.2%
خطأ الكشف عن الموقع، ((L): ± 0.2%
الطاقة: 5 فولت مصدر طاقة الكمبيوتر
وزن جهاز الاستشعار: < 10kg (المستشعر العادي)

درجة حرارة البيئة: -10°C~40°C

ضغط الهواء: 86 ~ 106Kpa

الرطوبة النسبية: ≤ 85%

نظام نوافذ جهاز الكمبيوتر الكشف عن الحبل السلكي هو منتج تجديد نظام GB الذي يعتمد على نظرية برامج DOS وإيديولوجية توجيه إنذار العرض في الوقت الحقيقي ويستفيد من Visual Basic6.0 أساس لغة البرمجة، يواصل التجميع ليصبح.

هذا الجزء من نظام الأجهزة يستخدم المستشعر المغناطيسي المحلي والأجنبي المتقدم وحدة العينات البحثية والتطوير المستقلة توحد، من خلال قيادة خط الرئيسي RS232 (أو USB) ،تخزين البيانات مباشرة في الكمبيوتر.

هذا الجزء من برنامج النظام هو في تحليل تحويل الموجات الأساسي، في استخدام لغة البرمجة بصرية أساس 6.0، يحمل على التجميع لتصبح.تحقيق الوظائف مثل جمع البيانات والتحكم، تحليل البيانات، وعرض البيانات، وتخزين البيانات وهلم جرا.إشارة البيانات الملاحظة الديناميكية ووضع التغيير، وعرض الوقت الحقيقي النتيجة التي تم الحصول عليها وإرسال الإنذار ؛ البرنامج زيادة وظيفة التقييم التلقائي ؛في العيب الجزئي الذي تم إظهاره على زيادة القطع العرضي ونسبة مئوية من مساحة القطع الإجمالي؛ البرمجيات و ويندوز متوافقة تماما، وتتناسب مع العملية الثابتة للمستخدم، ويستخدم ملفات Word نموذج تقرير فحص الإنتاج.

هذا البرنامج النظام يمكن أن تكون متوافقة سلك الحبل الكمبيوتر الكشف DOS برمجيات أخذ العينات شكل البيانات، ويمكن تحليل معالجة له.

نظام النوافذ اتخذ إجراء التشغيل المستقل ونظام الفحص الآمن، يمكن أن تكون مناسبة بشكل مريح لكل نوع من أجهزة الكمبيوتر الحديثة،ويكمل سلسلة من إجراءات الفحص.

2. وضع النظام

3إدخال أجهزة الاستشعار

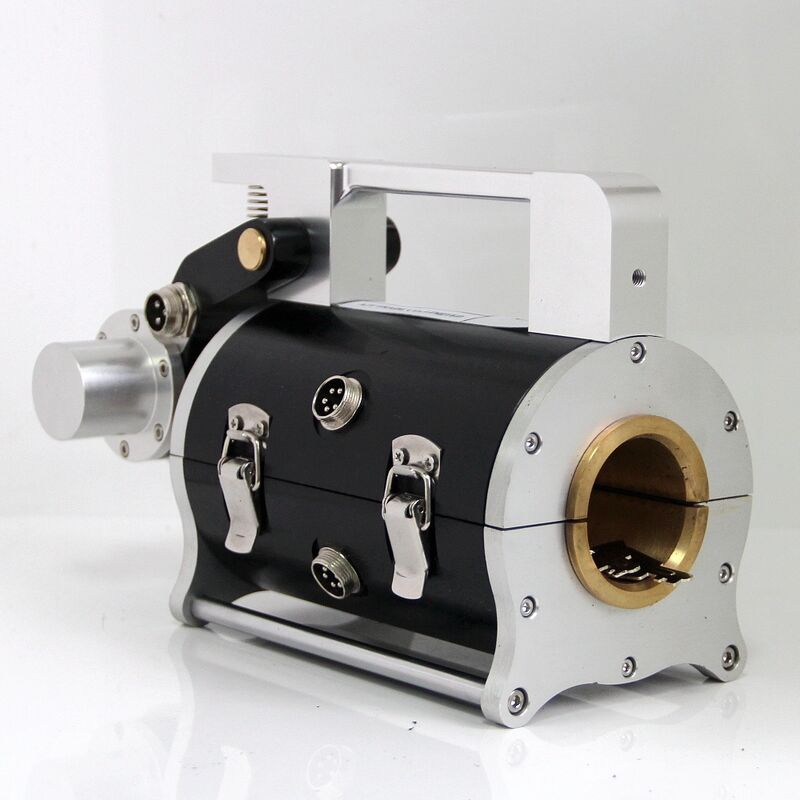

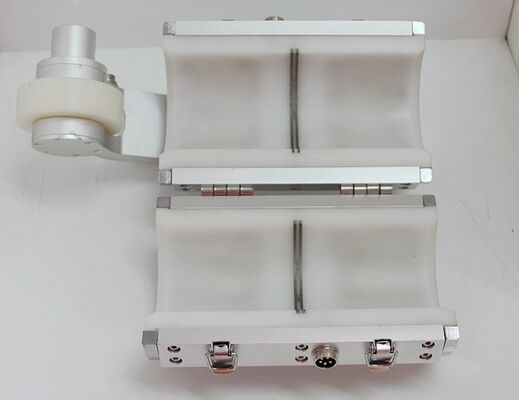

جهاز استشعار مغناطيسي: يتكون جهاز الاستشعار من جهاز تحديد التحول (عجلة قيادة، مكيف) ، وتركيب المغناطيسية ومنظمة أخذ العينات.الحبل السلكي ولها الحركة النسبية، ثمّ يُمْكِنُ أَنْ يَجْمعَ الإشارةَ.

تحديد التحول: تدور العجلة الرائدة دائرة ، ويرسل المكيف الضوئي نبضة تعليمات أخذ العينات ، لتحقيق أخذ العينات في مساحة متساوية.

تثبيت المغناطيسية: عندما الحبل السلكي ولها الحركة النسبية، يكمل إلى الحبل السلكي المغناطيسية المحورية.

تنظيم أخذ العينات: عندما الحبل السلكي والمستشعر لديه الحركة النسبية،عنصر هول تتكون قناة العينات سوف تحويل حبل السلك الماسطيسي حالة التغير في تدفق التسرب في إشارة الجهد المحاكاة.

4جهاز إنذار HUATEC في الوقت الحقيقي

جهاز إنذار HUATEC في الوقت الحقيقي هو جهاز محمول لجمع البيانات متعددة الأغراض، من خلال خط نقل RS232 لإرسال وحفظ إشارة البيانات المتحولة إلى الكمبيوتر،استخدام جهاز الكمبيوتر وحدة المعالجة المركزية وظيفة هائلة على الانترنت وتحليل المعالجة في الوقت الحقيقي، وفقا لقيمة عتبة مماثلة التي سيتم تعيينها مسبقا يرسل الإنذار في الوقت الفعلي. مجموعة واحدة لإعطاء جهاز الاستشعار طاقة طاقة مجموعة بطارية الليثيوم، والمخرج هو 5 فولت.هناك منفذ شحن إضافية ليكون من الممكن لتزويد الشحن ومفتاح الطاقة.

5إدخال البرمجيات

الصورة 3 الوظائف الرئيسية

6خيار جهاز الاستشعار
