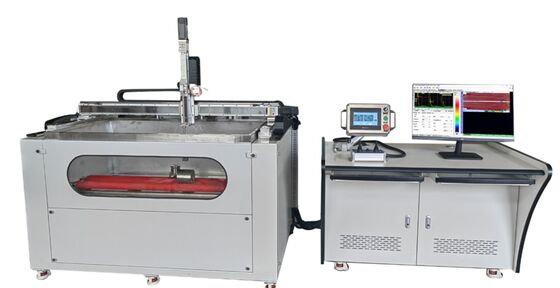

جهاز الكشف عن العيوب بالموجات فوق الصوتية متعدد القنوات

الغمر في الماء جهاز كشف العيوب بالموجات فوق الصوتية متعدد القنوات

(القنوات 1-128 متاحة)

استخدامات المنتج

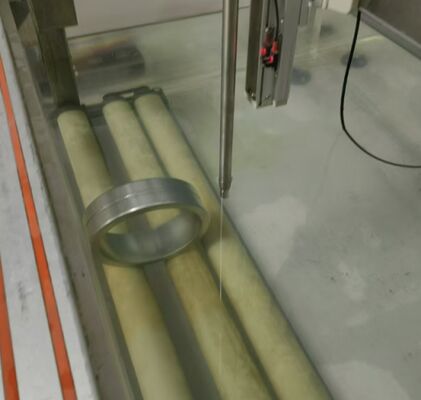

جهاز كشف العيوب بالموجات فوق الصوتية بالغمر في الماء مناسب لأنظمة الفحص بالمسح C للمواد مثل الفولاذ الكربوني، والفولاذ المقاوم للصدأ، وسبائك الألومنيوم، وسبائك التيتانيوم، وسبائك النحاس، والمواد المركبة. إنه معدات اختبار بالموجات فوق الصوتية تستخدم في صناعات مثل الطيران، وبناء السفن، والمعادن غير الحديدية للكشف عن العيوب الداخلية مثل الشقوق، والانفصال، وطبقات الالتصاق، والشوائب، والمسام.

الميزات

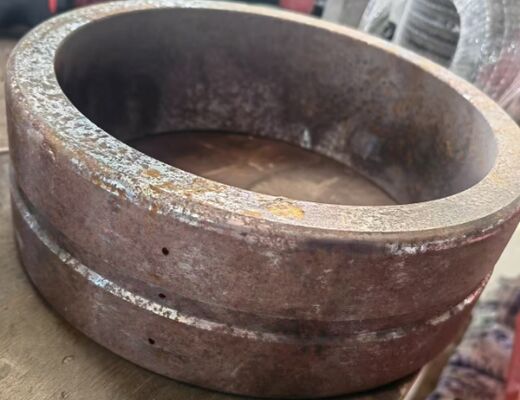

• الأجسام المراد اختبارها: ألواح مسطحة، أسطوانات، مخاريط، قبعات كروية، وأجسام دوران؛
• يعرض البرنامج أوضاع المسح مثل المسح A، والمسح B، والمسح C، والمسح D، وقياس السماكة.
• يمكن لبرنامج تصوير مقطعي بالمسح C إجراء تحليل شرائح على الأجزاء، بحد أدنى لحجم شريحة يبلغ 0.1 مم؛
• أنواع المجسات: تركيز نقطي، تركيز خطي
• يدعم وظائف التحليل الكمي، والتي يمكنها عرض موقع وشكل وحجم العيوب الداخلية في الجزء المختبر على شكل صور، وإجراء إحصائيات حجم العيوب ومساحتها، وحساب مساحة العيوب ومعدل العيوب تلقائيًا.
• يدعم تحديد موقع العيوب تلقائيًا وهو مناسب للمسح والتحليل المتزامن لقطع العمل الفردية أو المتعددة. يتميز بتحديد المواقع الدقيق، ودقة الكشف العالية، وتصوير المسح C البديهي.
• تعتمد لوحة الموجات فوق الصوتية الجديدة على نطاق نطاق ترددي واسع، ومعدل أخذ عينات مرتفع، وتردد تكرار مرتفع لنظام الموجات فوق الصوتية.

يمكن لبرنامج المسح C قياس مساحة العيوب مباشرة، والمسافة بين العيوب، وتقييم العيوب، وتحديد المناطق غير الطبيعية، مما يسهل البحث التجريبي والتسجيل.

• يحتوي النظام على وظيفة تشغيل غير مراقب. بعد أن يقوم المستخدم بتعيين المعلمات، يمكن للنظام المسح تلقائيًا، وحفظ البيانات، وأداء مهام أخرى. بعد اكتمال المسح، سيعود تلقائيًا إلى نقطة الأصل وينتظر المسح التالي.
• يتميز برنامج الحصول على البيانات وتحليلها بواجهة مستخدم صينية (تتوفر واجهة إنجليزية أيضًا). واجهة المستخدم ودية، وسهلة التشغيل، وتوفر نتائج بديهية، مما يقلل من متطلبات المهارات الفنية للمشغلين. يمكن ترقية الوظائف باستمرار وفقًا لاحتياجات العملاء.

برنامج تصوير شرائح المسح C، الحد الأدنى لسمك الشريحة 0.1 مم

(يمكن توسيع الوحدة الرئيسية لتشمل ما يصل إلى 128 قناة)

المعلمات الفنية الرئيسية

• نطاق السماكة: 0.8 ~ 9999 مم (مسح A)

0.8 ~ 500 مم (مسح C)

• عدد قنوات الوحدة الواحدة: 1-8 قنوات، إرسال/استقبال مقسم/مدمج قابل للاختيار
• مسح C: تحليل مقطعي طبوغرافي، الحد الأدنى لحجم المقطع 0.1 مم
• تردد المجس: 0.2 ~ 25 ميجاهرتز
• حجم خطوة المجس الواحد: 0.1 ~ 3 مم
• حجم خطوة كبير: 80، 200، 400، و 800 مم (أربعة مواصفات)
• الحد الأدنى للعيوب المراد اكتشافها: عمق 5 مم، φ0.2 مم
• جهد الإرسال: -350 فولت اختياري
• مقاومة الإرسال: 400 Ω ، 80 Ω
• حافة سقوط النبضة: <15 نانوثانية (10% ~ 90%)
• عرض النبضة: 30-1000 نانوثانية، بزيادات 5 نانوثانية.
• تردد التشغيل: 100 ميجاهرتز
• قنوات أخذ العينات: 1 / 2 / 4 مسار قابل للاختيار، تشغيل متوازي
• تردد أخذ العينات: 100 ميجاهرتز (8 بت)
• نطاق الكسب: 0 ديسيبل ~ 110 ديسيبل، بزيادات 1 ديسيبل و 6 ديسيبل.
• عرض النطاق الترددي للاستقبال: 0.5 ميجاهرتز ~ 22 ميجاهرتز
• مرشح تمرير منخفض: 3.5 / 5 / 7.5 / 10 ميجاهرتز قابل للاختيار
• طريقة الكشف: تردد لاسلكي/كشف كامل، نصف موجب أو نصف سالب قابل للاختيار.
• الخطية الأفقية: <0.5%
• الخطية الرأسية: <3%
• الدقة: >28 ديسيبل
• هامش الحساسية: >55 ديسيبل
• تردد التكرار: 2.5 كيلو هرتز ~ 5 كيلو هرتز (لكل قناة)
• الترميز والعد: محورين، طور AB، أو نبضة + اتجاه
• مدخل/مخرج العزل البصري: 8/8 قنوات
• واجهة الإشارة: SMA/BNC اختياري
• واجهة الشبكة: 100 ميجابت في الثانية
• درجة حرارة البيئة: -30℃~ 70℃رطوبة البيئة:
• <90%
