تفاصيل المنتج:
|
| نطاق السماكة: | 0.8 ~ 9999 مم (مسح ضوئي) 0.8 ~ 500 مم (مسح C) | عدد قنوات الوحدة الواحدة: | 1-8 قنوات، إرسال/استقبال منفصل/مجموعة قابلة للتحديد |
|---|---|---|---|
| تردد المسبار: | 0.2 ~ 25 ميجا هرتز | الحد الأدنى من الخلل الذي يمكن اكتشافه: | العمق 5 مم، φ0.2 مم |
| نطاق الكسب: | 0 ديسيبل ~ 110 ديسيبل، بخطوات 1 ديسيبل و6 ديسيبل. | تلقي عرض النطاق الترددي: | 0.5 ميجا هرتز ~ 22 ميجا هرتز |
| مرشح تمرير منخفض: | 3.5 / 5 / 7.5 / 10 ميجا هرتز قابلة للتحديد | ||
| إبراز: | متعدد القنوات للكشف عن الخلل بالموجات فوق الصوتية,معدات التفتيش بالموجات فوق الصوتية الغمر بالماء,كاشف عيوب A&C مع ضمان,water immersion ultrasonic inspection equipment,A&C-scan flaw detector with warranty |
||

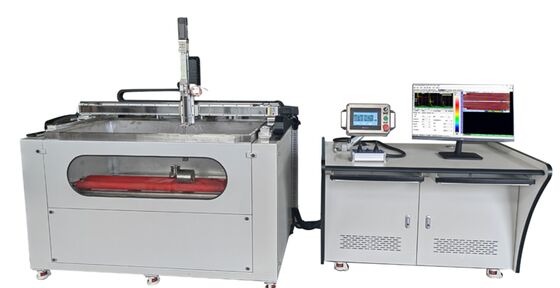

HUT-8 1-128 عدة قنوات غمر المياه A&C-Scan التفتيش الكشف عن العيوب بالموجات فوق الصوتية
استخدامات المنتج
جهاز الكشف عن العيوب بالموجات فوق الصوتية المغمورة بالماء مناسب لنظم فحص C-scan للمواد مثل الفولاذ الكربوني ، الفولاذ المقاوم للصدأ ، سبيكة الألومنيوم ، سبيكة التيتانيوم ، سبيكة النحاس ،والمواد المركبةهو معدات الاختبار بالموجات فوق الصوتية المستخدمة في الصناعات مثل الفضاء، بناء السفن، والمعادن غير الحديدية للكشف عن العيوب الداخلية مثل الشقوق، والتمرير، طبقات اللصق، والإدراجات,و المسام
المعلمات التقنية الرئيسية
| نطاق السماكة |
0.8~9999ملم (مسح)0.8~500mm (C scan) |
| عدد قنوات الوحدة الواحدة | 1-8 قنوات، إرسال/استقبال تقسيم/مزيج قابلة للاختيار |
| التصوير المركزي | تحليل القطعة التموغرافية، الحد الأدنى لحجم القطعة 0.1mm |
| تردد المسبار | 0.2~25 ميغاهرتز |
| حجم خطوة مسبار واحد | 0.1~3ملم |
| حجم الخطوة الكبير | 80، 200، 400، و 800 ملم (أربع مواصفات) |
| الحد الأدنى للعيوب التي يجب اكتشافها | عمق 5 ملمφ0.2ملم |
| تشغيل الجهد |
-350 فولت اختياري |
| عائق الإرسال | 400Ω, 80Ω |
| حافة هبوط النبض |
< 15ns (10٪ ~ 90٪) |
| عرض النبض |
30 ‰ 1000 ns ، بتزايدات 5 ns |
| تردد العمل |
100 ميغاهرتز |
| قنوات أخذ العينات |
2 / 2 / 4مسار قابلة للاختيار، تشغيل مواز |
| تواتر أخذ العينات |
100 ميغاهرتز (8 بت) |
| نطاق المكاسب |
0dB ~ 110dB ، في خطوات 1dB و 6dB |
| المرشح المنخفض |
3.5 / 5 / 7.5/ 10 ميغاهرتز قابل للاختيار |
| استلام عرض النطاق الترددي |
0.5MHz ~ 22MHz |
| طريقة الكشف |
تردد الراديو / الكشف الكامل ، نصف إيجابي أو نصف سلبي قابل للاختيار |
| الخطية الأفقية |
< 0.5% |
| الخطية العمودية |
< 3% |
| القرار |
> 28 ديسيبل |
| هامش الحساسية |
> 55 ديسيبل |
| تردد التكرار |
2.5kHz~5kHz (على قناة) |
| التشفير والعد |
محورين، مرحلة AB، أو نبض + اتجاه |
| مدخل/مخرج العزل البصري |
8/8 قنوات |
| واجهة الإشارة |
SMA/BNC اختياري |
| واجهة الشبكة |
100Mbps |
| البيئةدرجة الحرارة |
-30°C ~ 70°C |
| الرطوبة المحيطة |
< 90% |
الخصائص
Ø الكائنات التي سيتم اختبارها: لوحات مسطحة، أسطوانات، مخروطات، أغطية كروية، وأجسام الدوران.
Ø يعرض البرنامج أوضاع المسح مثل A scan ، B scan ، C scan ، D scan ، وقياس السماكة.
Ø يمكن لبرنامج التصوير المقطعي بالسيناريو أن يقوم بتحليل قطع على الأجزاء ، مع الحد الأدنى لحجم الشريحة 0.1 ملم.
Ø أنواع المسبار: التركيز على النقطة، التركيز على الخط
Ø يدعم وظائف التحليل الكمي ، والتي يمكن أن تعرض موقع وشكل وحجم العيوب الداخلية في الجزء المختبر في شكل صور ، وإجراء إحصاءات حجم العيوب ومساحة ،وتحسب تلقائيًا مساحة العيب ومعدل العيب.
Ø يدعم تحديد العيوب تلقائيًا وهو مناسب للفحص والتحليل في وقت واحد من قطع العمل واحدة أو متعددة.والتصوير البصري للسرطان المركزي.
Ø تتبنى لوحة الموجات فوق الصوتية الجديدة نطاقًا واسعًا من النطاق الترددي ، ومعدل أخذ عينات عال ، وتردد تكرار عال لنظام الموجات فوق الصوتية.
يمكن لبرامج المسح المركزي قياس منطقة العيب مباشرة، والمسافة بين العيوب، وتقييم العيوب، وتحديد المناطق غير الطبيعية، مما يسهل البحث التجريبي والسجل.
Ø يحتوي النظام على وظيفة تشغيل بدون مراقبة. بعد أن يضع المستخدم المعايير ، يمكن للنظام مسح البيانات وحفظها وتنفيذ مهام أخرى تلقائيًا. بعد الانتهاء من المسح ، يمكن للنظام أن يقوم بتثبيت البيانات.سوف تعود تلقائيا إلى المصدرية وانتظر الفحص التالي.
Ø يحتوي برنامج جمع البيانات وتحليلها على واجهة مستخدم صينية (تتوفر واجهة إنجليزية أيضًا). واجهة المستخدم ودية وسهلة الاستخدام وتوفر نتائج بديهية.,تقليل متطلبات المهارات التقنية للمشغلين. يمكن تحديث الوظائف باستمرار وفقًا لاحتياجات العملاء.
