تفاصيل المنتج:
|
| نطاق قيمة القسوة: | 8-650 هيبو | خطأ في قياس قطر المسافة البادئة: | ≤1 ٪ |
|---|---|---|---|
| خشونة السطح: | ≥Ra 0.8μm | إندينتر: | φ2.5 مم، φ5 مم، φ10 مم |
| عدد اختبارات التأثير: | 30 مرة | ||
| إبراز: | كتلة معايرة اختبار صلابة برينيل,كتلة اختبار الصلابة القياسية,معدات معايرة الفحص غير الإتلافي,Standard hardness test block,Non-destructive testing calibration equipment |
||

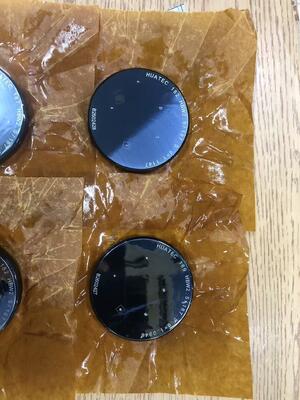

كتلة اختبار صلابة برينيل للتعديل القياسي
كتلة صلابة برينيل هي كتلة اختبار قياسية تستخدم لتنسيق اختبار صلابة برينيل. يتم حساب قيمة الصلابة (HBW) عن طريق قياس قطر التسرب.المعلومات الرئيسية هي كما يلي: الخصائص والمعايير الأساسية
| كتلة برينيل | (180-650) HBW 10/3000 | ف90 × ف12 × 16 أو 60×40×10/ 0.85 كجم |
| (180-650) HBW 5/750 | ||
| (180-650) HBW 2.5/187.5 | ||
| (95-125) HBW 10/1000 | ||
| (95-125) HBW 5/250 | ||
| (95-125) HBW 2.5/62.5 |
1مبدأ الاختبار
يتم تطبيق مدخل كرة من سبيكة صلبة (بقطر D = 2.5/5/10 ملم) بقوة اختبار (على سبيل المثال ، 306N - 3000kgf) ، ووقت الاحتفاظ هو 10 - 35 ثانية.ثم يتم قياس قطر التدفق d، وصيغة الحساب هي:
HBW = 0.102 × (2F) / [πD(D - √(D2 - d2) ]
نطاق قيمة القسوة: 8 - 650 HBW. إذا تم تجاوز الحد الأعلى ، يجب استخدام اختبار صلابة Rockwell بدلاً من ذلك.
2تحديد الموقع في الاختبار غير المدمر
إن التسرب كبير (عادة 0.24D - 0.6D) ، وهو اختبار الضرر الصغير.لا ينطبق على المنتجات النهائية أو المواد ذات الطبقة الدقيقة (يجب أن يكون سمكها ≥ 8 أضعاف عمق التجويف)وهو مناسب لتقييم صلابة الكتلية للمواد ذات الحبوب الخام والمواد المركبة ، إلخ.
3اختيار المقياس
· HBW10/3000: الفولاذ ، السبائك القائمة على النيكل (95 - 650 HBW)
· HBW10/1000: سبيكة الألومنيوم، سبيكة النحاس (31 - 218 HBW)
· HBW5/250: أجزاء رقيقة أو معادن ناعمة
4أحدث المعايير والمواصفات
· GB/T 231.1-2018: طريقة الاختبار (تستبدل نسخة عام 2009)
· GB/T 231.3-2022: معايرة الكتل القاسية القياسية (تحت اختصاص اللجنة الوطنية لمعايير آلات الاختبار)
· متطلبات المعايرة: خشونة السطح ≤ Ra 0.8μm ، والمسافة المركزية بين التدفقات المجاورة هي ≥ 3 مرات قطر التدفق.
· متطلبات العينات: يجب أن يكون السطح مسطحًا وخاليًا من بقع الزيت ، ويجب أن يكون سمكها ≥ 10 ملم (لتجنب التشوه الخلفي) ، ويجب أن يكون سطح الاختبار متوازيًا مع سطح القاع.
· معايرة المعدات: استخدم الكتلة القياسية للضغط مسبقًا على 5 نقاط كل يوم. إذا تجاوز الخطأ الحد ، فيتعين معايرة (مثل خطأ قياس قطر التدفق ≤ 1٪).
· القيود:
· لا يمكن مقارنة نتائج المقاييس المختلفة مباشرة (على سبيل المثال، HBW10/3000 و HBW5/250) ؛
· لا يمكن تحويل قيمة القسوة بدقة إلى صلابة روكويل أو فيكرز (راجع ASTM E140 ، والتي تتطلب تأكيد العميل).
· مجالات التطبيق: الكشف عن المجموعات من الصب والصقاقات والصلب المكثف / التطبيعي ، وما إلى ذلك من المواد ذات الحبوب الخام.
· الحلول البديلة: بالنسبة للمنتجات النهائية أو المواد ذات الطبقات الرقيقة ، يوصى باستخدام صلابة سطح روكويل (غير مدمرة) أو صلابة فيكرز في المنطقة الدقيقة (المنطقة الدقيقة).> إذا كان هناك حاجة للكشف السريع في الموقع، يمكن استخدام جهاز Leeb لقياس القسوة للقياس المحمول ، ولكن هناك خطأ تداخل مقياس مرونة (النتيجة عادة ما تكون أقل) ، ويجب استخدامه بحذر.
