تفاصيل المنتج:
|
| مزود الطاقة: | تيار متردد 200 - 240 فولت 50 / 60 هرتز | قوة المجال المغناطيسي المركزي: | > 450GS (الحد الفعلي هو 508GS). |
|---|---|---|---|
| demagnetization الحالي: | 9.8A-0 | معدل التحميل المؤقت: | 10٪ -20٪ |
| إبراز: | لفائف فحص إزالة المغناطيسية المتواصلة,معدات اختبار الجسيمات المغناطيسية,لفائف فحص NDT HCDX-C280DC,magnetization particle testing equipment,HCDX-C280DC NDT inspection coil |
||

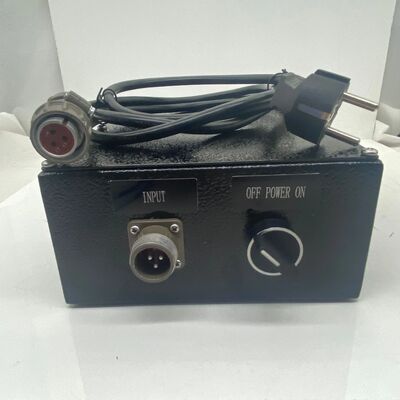

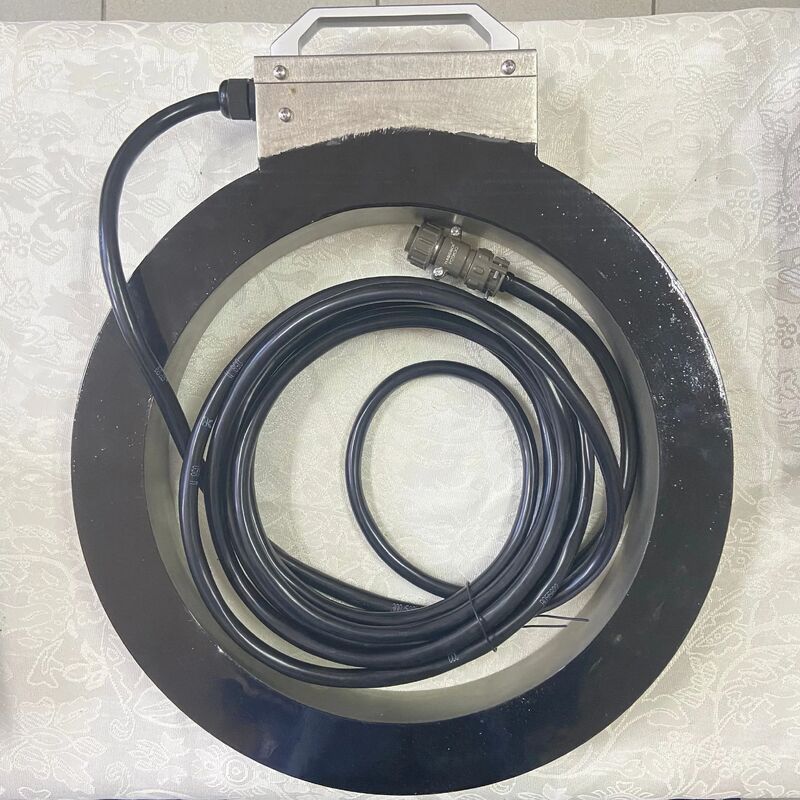

ملف فحص الجسيمات بالمغناطيسية وإزالة المغناطيسية بالتيار المستمر HCDX-C280DC
مقدمة المنتج
* اسم المنتج: ملف المغناطيسية وإزالة المغناطيسية بالتيار المستمر
* طراز المنتج: HCDX-C280DC
* التطبيق الرئيسي: هذا المنتج هو مكون رئيسي لمعدات فحص الجسيمات المغناطيسية، ويستخدم لمغنطة (مغنطة) وإزالة مغناطيسية قطع العمل المغناطيسية الحديدية للكشف عن العيوب على سطح قطعة العمل أو بالقرب منها.
* ميزات المنتج: بناءً على تقرير اختبار المصنع، تتميز هذه المعدات بمجال مغناطيسي مركزي قوي (يصل إلى 508 غاوس أو أعلى)، وتأثير إزالة مغناطيسية ممتاز (يصل إلى 0.1 ملي تسلا)، وتشغيل مستقر، وأمان وموثوقية.
المعلمات الفنية
تم اختبار المعلمات التالية والتحقق من صلاحيتها عند مغادرة المصنع، وتمثل مؤشرات أداء المعدات في ظل ظروف التشغيل العادية:
| تيار المغناطيسية | عندما يكون جهد التشغيل AC230V، فإن الحد الأقصى للتيار هو 9.8 أمبير (نطاق الضبط الموصى به هو 0-8 أمبير. قد يؤدي استخدام تيار مفرط إلى ارتفاع درجة حرارة الملف). |
| تيار إزالة المغناطيسية | 9.8 أمبير - 0 |
| قوة المجال المغناطيسي المركزي |
> 450 غاوس (الحد الفعلي هو 508 غاوس). |
| معدل خطأ تيار المغناطيسية المحوري | ≤ ± 10٪ (القياس الفعلي هو< +3٪)، مما يضمن مغناطيسية موحدة |
| تأثير إزالة المغناطيسية |
المجال المغناطيسي المتبقي ≤ 0.2 ملي تسلا (القياس الفعلي هو 0.1 ملي تسلا). |
| مقاومة العزل الإجمالية | ≥ 2 ميغا أوم (القياس الفعلي هو 5.2 ميغا أوم)، مما يضمن السلامة الكهربائية |
| الحساسية |
يمكن معايرتها باستخدام قطع اختبار A1 15/50 القياسية، مع عرض واضح. |
| ارتفاع درجة الحرارة |
تحت معدل تحميل يتراوح بين 10٪ و 20٪، بعد التشغيل المستمر لمدة 4 ساعات، يتوافق ارتفاع درجة الحرارة مع معيار JB/T8290-2011. |
| ضوضاء التشغيل | < 60 ديسيبل |
خطوات التشغيل
(1) فحص ما قبل التشغيل
* فحص السلامة: تأكد من تأريض المعدات بشكل صحيح وتحقق من سلامة سلك الطاقة وكابل الإخراج. لاحظ ما إذا كان سطح المعدات تالفًا وتأكد من أن علامات التحذير السلامة مرئية بوضوح.
* فحص الملحقات: تأكد من أن جميع الملحقات (مثل كابلات التوصيل والموصلات وما إلى ذلك) كاملة وفي حالة جيدة.
* تأكيد البيئة: تأكد من أن بيئة العمل جافة ونظيفة، ولا توجد مواد قابلة للاشتعال أو متفجرة.
(2) إجراءات تشغيل الشحن
* توصيل قطعة العمل: قم بتوصيل طرف إخراج المعدات بقطعة العمل المراد فحصها بإحكام.
* ضبط المعلمات: بناءً على مادة قطعة العمل ومواصفاتها ومعايير الفحص، اضبط تيار مغناطيسية مناسبًا في نطاق 0-8 أمبير. يوصى بالبدء بتيار أقل.
* بدء الشحن: اضغط على زر الشحن، وستقوم المعدات بمغنطة قطعة العمل. وقت المغناطيسية قصير جدًا عادةً (بضع ثوانٍ).
* تطبيق التعليق المغناطيسي: رش التعليق المغناطيسي على سطح قطعة العمل أثناء أو بعد المغناطيسية مباشرة.
* فحص العيوب: تحت إضاءة مناسبة، لاحظ ما إذا كانت هناك آثار مغناطيسية على سطح قطعة العمل. يمكنك استخدام قطع اختبار A1 15/50 للتحقق مما إذا كانت الحساسية بالمستوى المطلوب.
(3) إجراءات تشغيل إزالة المغناطيسية
* إزالة مغناطيسية قطعة العمل: تأكد من أن قطعة العمل في مركز الملف.
* بدء إزالة المغناطيسية: اضغط على زر إزالة المغناطيسية، وستقوم المعدات تلقائيًا بإجراء عملية إزالة المغناطيسية. تكتمل إزالة المغناطيسية عندما يعود مؤشر مقياس التيار إلى الصفر.
* التحقق من التأثير: استخدم جهاز قياس المجال المغناطيسي (مثل مقياس غاوس) للكشف عن المجال المغناطيسي المتبقي في الأجزاء الرئيسية من قطعة العمل. يجب ألا يتجاوز 0.2 ملي تسلا (عادةً ما يصل القياس الفعلي إلى 0.1 ملي تسلا).
الاحتياطات والصيانة
* تحذير السلامة:
تأكد من التأريض الموثوق به أثناء التشغيل
ستولد المعدات مجالًا مغناطيسيًا قويًا. يجب على الأشخاص الذين لديهم أجهزة تنظيم ضربات القلب والأجهزة الطبية المزروعة والنساء الحوامل الابتعاد.
تجنب لمس أطراف الجهد العالي مباشرة عندما تكون المعدات قيد التشغيل.
* نصائح التشغيل:
لا تقم بالتشغيل لفترة طويلة تتجاوز الحد الأقصى لتيار المغناطيسية (8 أمبير) لتجنب إتلاف المعدات.
عند العمل بشكل مستمر، انتبه إلى معدل مدة التحميل للمعدات (10٪ -20٪)، وتجنب ارتفاع درجة الحرارة المفرط بسبب التشغيل طويل الأمد تحت حمل عالٍ. يوصى بإيقاف تشغيل الجهاز للتبريد أو تقليل معدل التحميل بعد ساعتين من التشغيل.
حافظ على المعدات نظيفة وجافة، وتحقق بانتظام من أداء العزل.
* الصيانة اليومية:
افحص جودة الرش الخارجي بانتظام. إذا كان هناك أي تلف، قم بمعالجته على الفور لمنع الصدأ.
تحقق بانتظام مما إذا كانت جميع الأجهزة الكهربائية وأنظمة التشغيل تعمل بشكل طبيعي.
عند عدم الاستخدام لفترة طويلة، يجب تخزينها في مكان جاف وجيد التهوية.
حل المشكلات (موجز)
|
الظاهرة |
الأسباب المحتملة |
الإجراءات المقترحة |
|
عدم القدرة على المغناطيسية / إزالة المغناطيسية |
مصدر الطاقة غير متصل والأسلاك غير موصلة بشكل صحيح. |
تحقق من مصدر الطاقة والمفتاح وكابلات التوصيل |
|
مجال مغناطيسي مركزي غير كافٍ |
إعداد تيار المغناطيسية منخفض جدًا. |
قم بزيادة التيار بشكل صحيح (في نطاق 8 أمبير) |
|
المجال المغناطيسي المتبقي قوي جدًا بعد إزالة المغناطيسية. |
لم يتم تنفيذ إجراء إزالة المغناطيسية بالكامل أو أن مادة قطعة العمل خاصة. |
أعد تنفيذ عملية إزالة المغناطيسية، أو اتصل بالفني. |
|
ضوضاء غير طبيعية من المعدات |
المكونات الداخلية غير مثبتة. |
أوقف تشغيل الجهاز فورًا واتصل بفني إصلاح متخصص. |
