تفاصيل المنتج:
|
| طاقة الإخراج: | 0-25 واط، يتم التعديل تلقائيًا | مسافة الإرسال: | 0.03-5 كم |
|---|---|---|---|
| قوة: | كومة 12 فولت | مطابقة معاوقة الخرج: | 0-500(Ω)، مطابقة تلقائية |
| إبراز: | كاشف تحديد موقع الأنابيب 6 أمتار,كاشف مسامية تحت الأرض,معدات الاختبار غير المدمرة HD-150,underground pinhole porosity detector,HD-150 non-destructive testing equipment |
||
جهاز تحديد موقع الأنابيب تحت الأرض HD-150 بعمق 6 أمتار وكاشف مسامية الثقوب
التطبيق
جهاز تحديد موقع الأنابيب وكاشف المسامية HD-150 سهل التشغيل. تم زيادة الموثوقية ودقة الكشف بشكل كبير. بدون حفر التربة، يمكن لهذا الجهاز اكتشاف موقع الأنابيب واتجاهاتها وعمقها ونقاط التسرب بشكل مريح ودقيق. إنه أحد أكثر الأجهزة تقدمًا في الصين. إنه ضروري لمد الأنابيب، والصناعات الكيميائية، وما إلى ذلك.
المعلمات الفنية
(1) معلمات مجموعة الإرسال
| طاقة الخرج | 0-25 واط، تعديل تلقائي |
| طريقة إرسال الإشارات | إشارة تعديل |
| مطابقة مقاومة الخرج | 0-500 (أوم) ، مطابقة تلقائية |
| مسافة الإرسال | 0.03-5 كم |
| الطاقة | بطارية 12 فولت |
| درجة حرارة العمل | -10 درجة مئوية - 50 درجة مئوية |
| الوزن والحجم | 3 كجم،276*227*98 ملم |
(2) معلمات جهاز الكشف
1. انحراف الموقع: < 5 سم
2. نطاق الكشف:< 6 م
3. دقة حساب المسافة:< 0.1% من مسافة الكشف
4. الطاقة: بطارية شحن 9.6 فولت
5. درجة حرارة العمل: -10 درجة مئوية - 50 درجة مئوية
6. الحجم: 165*110*68 ملم
(3) معلمات جهاز البحث عن التسرب
1. دقة البحث عن التسرب: > 0.5 مم مربع
2. الطاقة: بطارية شحن 9.6 فولت
3. درجة حرارة العمل: -10 درجة مئوية - 50 درجة مئوية
4. الحجم: 165*110*68 ملم
مقدمة الجهاز
1. سمات الجهاز
(1) يستخدم هذا الجهاز تصميمًا مدمجًا، وتشغيلًا بلوحة مفاتيح، كما أنه يحسن
الموثوقية في الاستخدام الميداني.
(2) باستخدام مرشح رقمي بالكامل، يمكنه تحديد نطاق نقاط التسرب، وتسجيل
عدد نقاط التسرب تلقائيًا. كما أنه يعرض المسافة بين النقاط.
(3) يحتوي هذا الجهاز على طريقتين للكشف عن القيمة القصوى والقيمة الصفرية، كما أنه يتغير تلقائيًا. سيتم إيقاف تشغيله عند انخفاض بطارية مجموعة الإرسال. سيتم إرسال
إشارة تذكير إلى مجموعة الاستقبال تلقائيًا. سيتم حفظ البيانات عند إيقاف تشغيله.
(4) يمكن لهذا الجهاز اكتشاف المقاومة بين الأنبوب والأرض، وإخراج إشارة لتعديل الإنذار، وسيتم تعزيز مقاومة التداخل. ستقوم مجموعة الإرسال بالتعديل
تلقائيًا مع مسافة الكشف. سيتم إيقاف تشغيله تلقائيًا بعد الكشف. يوفر بشكل ملحوظ الموارد.
2. مقدمة نظام الجهاز

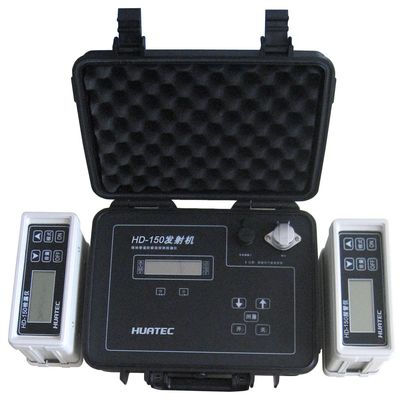

جهاز فحص حالة العزل الخارجي للأنابيب المدمجة HD-150 يشمل بشكل أساسي
مجموعة الإرسال، جهاز الكشف، جهاز البحث عن التسرب وملحقات أخرى.
يستخدم هذا الجهاز تصميمًا مدمجًا، وهو مقاوم للرطوبة والغبار، كما أنه يحسن الموثوقية في الاستخدام الميداني.

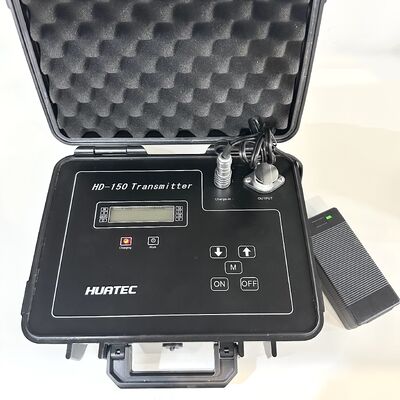

(1) وظيفة مجموعة الإرسال: تُستخدم لإرسال موجات راديوية بتردد هرتز محدد، وهي
تُستخدم عادةً مع مجموعة الاستقبال. يمكنها اكتشاف الموقع والاتجاهات والعمق ونقاط التسرب بشكل مريح ودقيق.

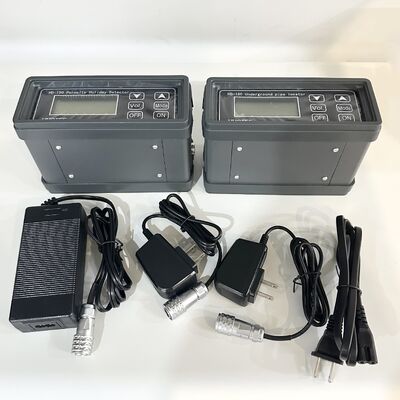

(2) وظيفة جهاز الكشف: يُستخدم جهاز الكشف في اكتشاف موقع الأنبوب واتجاهاته وعمقه. كما يمكنه اكتشاف طول الأنبوب باستخدام جهاز حساب المسافة
