آلة فحص الجسيمات المغناطيسية الفلورية

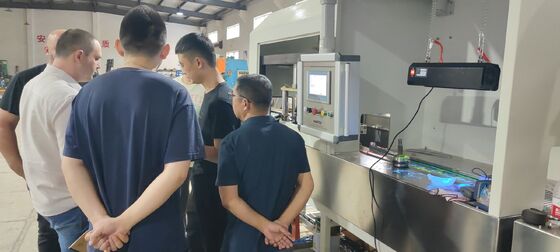

آلة فحص الجسيمات المغناطيسية الفلورية

1.مبدأ العمل

يكتشف فحص الجسيمات المغناطيسية التفاعل بين مجال التسرب المغناطيسي والمسحوق المغناطيسي عند عيب قطعة العمل. يستفيد من الاختلاف بين العيوب السطحية وتحت السطحية لمنتجات الحديد والصلب (مثل الشقوق، وشوائب الخبث، وخطوط الشعر، وما إلى ذلك) والنفاذية لحديد وصلب. بعد المغنطة، سيتم تشويه المجال المغناطيسي في المكان المنقطع لهذه المواد، مما يشكل جزءًا من تسرب التدفق المغناطيسي وينتج عنه مجال تسرب مغناطيسي. وبالتالي جذب المسحوق المغناطيسي لتشكيل تراكم المسحوق المغناطيسي عند العيب - أثر مغناطيسي، في ظل ظروف إضاءة مناسبة، مما يظهر موقع وشكل العيب

2.الاستخدام

تُستخدم آلة فحص الجسيمات المغناطيسية الفلورية للكشف عن السطح وتحت السطح لقطع العمل المغناطيسية الحديدية (مثل: التروس، حلقات التروس، أعمدة التروس، إلخ) بسبب التشكيل، والتبريد، والطحن، والتعب الناتج عن الشقوق وشوائب الخبث والعيوب الدقيقة الأخرى.

كيف تعمل: يتم مغنطة الجزء. إذا كان هناك صدع أو عيب، يتم إنشاء "مجال تسرب". يتم تطبيق جسيمات مغناطيسية فلورية تتجمع عند مجالات التسرب هذه. تحت ضوء الأشعة فوق البنفسجية (الضوء الأسود)، تتوهج هذه الجسيمات ببراعة، مما يجعل العيوب مرئية.
· العيوب المستهدفة: تحدد الشقوق، واللحامات، والشوائب، والالتفافات، والعيوب الدقيقة الأخرى الناتجة عن التعب، والمعالجة الحرارية، والتشكيل، والصب، أو التشغيل الآلي.

المعلمة الفنية

نطاق الكشفآلية مغنطة أفقية (فحص عمود التروس والأجزاء الصغيرة)قطر الترس ≤ 700 مم,الارتفاع ≤ 410 مم؛

القطر المحوري ≤ 300 مم,الطول<700 مم

تباعد الأقطابآلية مغنطة أفقية (فحص عمود التروس والأجزاء الصغيرة)0 ~ 410 مم(قابل للتعديل)

التيار المحيطيآلية مغنطة أفقية (فحص عمود التروس والأجزاء الصغيرة)قيمة فعالة 0 ~ 8000 أمبير متردد(مع وحدة تحكم طور انقطاع التيار)

الجهد المغناطيسي الطوليآلية مغنطة أفقية (فحص عمود التروس والأجزاء الصغيرة)قيمة فعالة 0 ~ 18000 AT متردد(مع وحدة تحكم طور انقطاع التيار)

طريقة الكشف:فحص الجسيمات المغناطيسية الفلورية

وضع المغنطة:المغنطة المحيطية، المغنطة الطولية، المغنطة المركبة

وضع التثبيت:التثبيت الهوائي

تأثير إزالة المغنطة:المغناطيسية المتبقية أقل من 0.3 مللي تسلا

حساسية الكشف:فيلم اختبار قياسي A1 (15/50) يعرض بوضوح

مزود الطاقة:ثلاثي الطور بخمسة أسلاك متردد 380 فولت 50 هرتز

3.وصف الجهاز

.3.1نظام التحكم الكهربائي

يعتمد نظام التحكم على وحدة تحكم منطقية قابلة للبرمجة (PLC)، والتي تتحكم في تشغيل القطبين وجهاز المغنطة وإزالة المغنطة. مع خزانة التحكم كهيكل رئيسي، تحتوي على مكونات تنفيذية مختلفة، ودائرة تشغيل المغنطة، والمحول الرئيسي، وما إلى ذلك.

أدخل تيار المغنطة والمعلمات الأخرى من خلال شاشة اللمس. مع وحدة الإدخال/الإخراج التناظرية لوحدة التحكم المنطقية القابلة للبرمجة لتحقيق وظيفة ضبط تيار المغنطة المسبق.

تستخدم جميع المؤشرات والأزرار وأضواء العمل لمضيف فحص العيوب جهد أمان 24 فولت.

يتم تأريض هيكل مضيف فحص العيوب، ومزيل المغنطة، وخزانة التوزيع بشكل موثوق.5.

.3المضيفالآلة الرئيسية:

هيكل، خزان تجميع من الفولاذ المقاوم للصدأ، مغناطيس، نظام رش.الهيكل:

يتم لحام الهيكل بمواد عالية الجودة، قوي وجميل. لا توجد بنية زاوية حادة واضحة ضمن نطاق ارتفاع المشغل حول الهيكل.خزان تجميع من الفولاذ المقاوم للصدأ:

مصنوع من الفولاذ المقاوم للصدأ عالي الجودة لتجميع التعليق المغناطيسي.المغناطيس:

يتكون من آلية تثبيت، وقطب مغناطيسي، وملف مغناطيسي. يقوم القطب المغناطيسي بمغنطة قطعة العمل محيطيًا ويقوم الملف المغناطيسي بمغنطتها طوليًا. الملف ولوحة القطب مصنوعان من نحاس عالي الجودة. آلية التثبيت مدفوعة بمكونات هوائية، ويتم تثبيت قطعة العمل بين قطبين لتشكيل دائرة مغنطة محيطية.3

.3نظام رش التعليق المغناطيسييتكون من خزان تجميع التعليق المغناطيسي، ومضخة مياه، وخط أنابيب، ورأس رش. يكون خزان التجميع مسؤولاً عن جمع وتحريك وضخ التعليق المغناطيسي المتدفق إلى الفوهة. خزان تجميع السائل خارجي، ويتم تركيب عجلة عالمية مع جهاز فرامل في الأسفل. يتم استعادة خزان تجميع التعليق المغناطيسي ومنصة المراقبة وحزام ناقل إزالة المغنطة للمحرك الرئيسي إلى خزان تجميع السائل لتجنب التنقيط.

4.

العلامة التجارية الرئيسية ومورد الأجزاء الكهربائيةجميع المكونات والأجزاء في المعدات هي منتجات مستوردة أو منتجات ذات علامات تجارية محلية مشهورة، وقد اجتازت المنتجات المصنوعة محليًا اختبار الجودة.

لا

أخرى5

ضمان الجودة وخدمة ما بعد البيع5.5.1

ضمان الجودة وخدمة ما بعد البيع5.2 .1 يجب شراء جميع مكونات ومواد المعدات من خلال فحص واعتماد صارم لضمان إنتاجها من قبل مصنعين منتظمين.

5.2.1 يجب تعبئة صناديق التعبئة وفقًا للمواصفات القياسية بدقة.2.2 يجب تصنيع جميع الأجزاء المصنوعة ذاتيًا من مواد مؤهلة وفقًا لمتطلبات عملية التصميم بدقة.

5.2.1 يجب تعبئة صناديق التعبئة وفقًا للمواصفات القياسية بدقة.2.3 تكون فترة الضمان 12 شهرًا من تاريخ توقيع تقرير القبول المؤهل من قبل الطرفين، وتكون الخدمة مدى الحياة.

5.2التعبئة والنقل

5.2.1 يجب تعبئة صناديق التعبئة وفقًا للمواصفات القياسية بدقة.5.2.2 يتحمل الطرف الطالب نفقات التعبئة والنقل، ونفقات النقل، وأقساط التأمين على النقل وفقًا للمعايير الوطنية، بينما يتحمل المورد نفقات التعبئة.6.

جدول التكوين

:

آلية مغنطة عمودية (فحص التروس)1 مجموعةآلية مغنطة أفقية (فحص عمود التروس والأجزاء الصغيرة)

1 مجموعة1 مجموعة

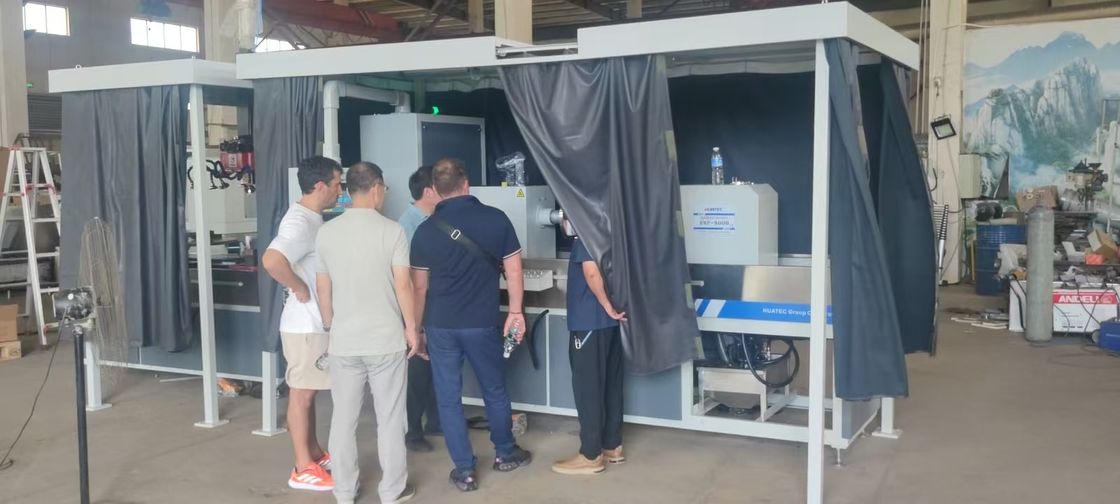

غرفة مظلمة1 مجموعة

1 علبة1 مجموعة

مقياس المغناطيسية المتبقية1 مجموعةدواسة قدم

1 مجموعة1 مجموعة

مصباح UV يدوي
