تفاصيل المنتج:
|
| اسم المنتج: | كتلة المعايرة | معيار الاختبار: | أسم E1417P & وا TAM146040 |
|---|---|---|---|
| عرض: | 0.2~0.5μm | الوزن الإجمالي: | 1 كجم |
| إبراز: | كتلة معايرة نظام PSM-5,لوحة مراقبة نظام الاختراق,كتلة معايرة معدات NDT,penetrant system monitor panel,NDT equipment calibration block |
||

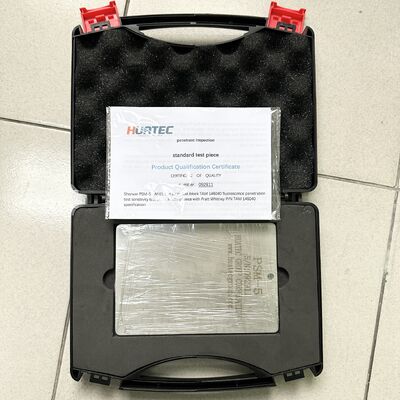

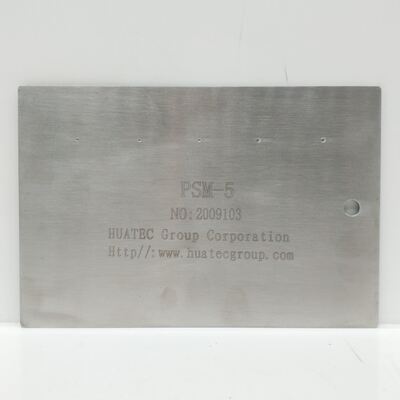

كتلة معايرة لوحة شاشة مراقبة النظام PSM-5

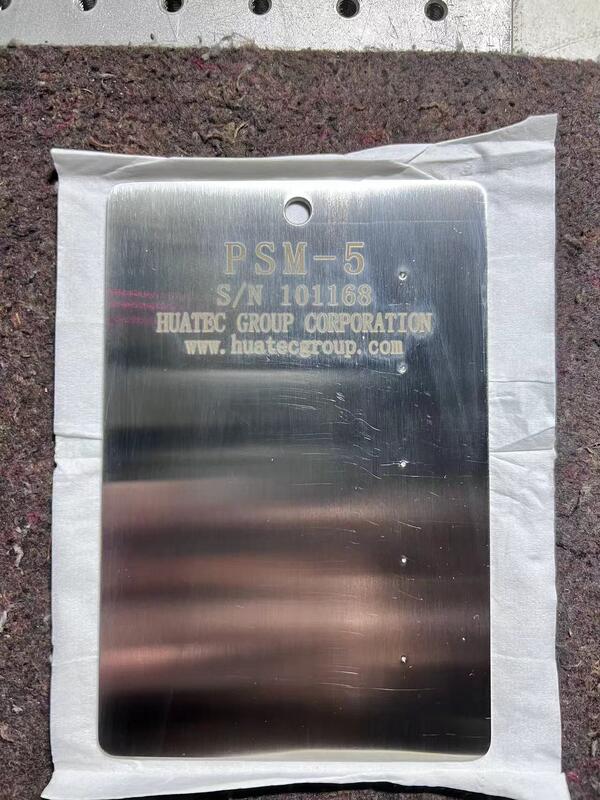

لوحة مراقبة نظام الاختراق، لوحة من الفولاذ المقاوم للصدأ، سميكة 0.090 بوصة وقياسات 4 × 6 بوصة. شريط مطلي بالكروم يمتد على طول جانب واحد من اللوحة.خمسة مراكز الشقوق على مسافة متساوية في طلاء الكروم في ترتيب الحجم؛ الأكبر مرئية بسهولة مع حساسية منخفضة الخارقات، في حين أن الأصغر من الصعب ملاحظتها حتى مع المواد عالية الحساسية.المجاورة للجزء المصفوف بالكروم هي منطقة قشرة من "الخامة المتوسطة"لتحديد خصائص غسيل الاختراق.
تتوفر لوحة PSM-5 في إصدارين. يتم تصنيع كلا الإصدارين وفقاً للمواصفات:
النوع الذي تم تفجيره بالصخور- يحتوي على شريط كرومية تم تنظيفها بسهولة من أجل تضييق السطح.
النوع السلس- الشريط المصفوف بالكروم في النسخة الثانية غير مُصَبَّح بالصخور.
معالجة لوحة PSM-5 تلبي متطلبات MIL-STD-6866 و ASTM E-1417 للتحقق من النظام اليومي.
|
المواصفات |
جميع الأبعاد الخطية لمتطلبات AS2083/2005 ، BS2704/1978/1983 ، عند الاقتضاء. المعالجة الحرارية لمتطلبات GB/T6394/2002. حيثما كان ذلك ممكناً ، وجود تخفيفات إلى (+/- 0.1ملم) ما لم ينص على خلاف ذلك. |
| المواد: | تقرير الاختبار وفقًا للمعيار ISO 10474-31. ب، جي اس جي 0415-31. ب |
| عمق | 106μm |
| العرض | 0.2~0.5μm |
| خصائص الأكسدة | في -55°C ~ 200°C - تخزين ما بين ثلاث سنوات لا تحول، لا أكسدة، اللون واللمع هو الفضة |
| إمكانية تعقب | يمكن تتبع معايير المعايير المستخدمة إلى المعايير الدولية |
استخدام كتلة اختبار PMS-5
يمكن أن توفر "كتلة اختبار مراقبة نظام الاختراق" طريقة لتحديد الأداء المستمر لنظام فحص اختراق السائل بسرعة.والتي يمكن أن تعكس العوامل المختلفة في النظام. ️ العوامل الكيميائية، ومواد التنظيف، وصناديق التجفيف ومواد التنمية طبيعية أم لا.يمكن أن تكشف عن فقدان الأداء المفاجئ لكل عامل، وبالتالي تحذير المشغل من فشل أداء النظام لتجنب الأخطاء والإغفال.كتلة الاختبار PSM-5 هي الأداة الأكثر عملية للتفتيش على الاختراق لتلبية متطلبات MIL-STD-6866 و ASTM E1417، كما أنها تلبي متطلبات P&WA TAM146040.
شكل وهيكل كتلة اختبار PMS-5
تم تصنيع كتلة الاختبار PSM-5 وفقًا لمعيار P&WA ، وتكون مصفوفة من الفولاذ المقاوم للصدأ ، وينقسم السطح إلى جزأين: منطقة التلوين الكرومية ومنطقة نفخ الخيوط ،هناك 5 شقوق مشعة من أحجام مختلفة موزعة بالتساوي منطقة التلوين الكروم، تشكله وحجمها يظهر في الشكل 1. نمط من 5 الشقوق الإشعاعية على كتلة الاختبار هي دائرة على شكل نجمة أو شكل شعاعي.و منطقة رمل النفخ هي خرف متوسط.
