تفاصيل المنتج:
|
| اسم: | النوع الأول اختراق الكتلة ISO 3452-3 | يستخدم: | يستخدم لتحديد مستوى حساسية خط الإنتاج المخترق |
|---|---|---|---|
| طلب: | اختبار DNT الصناعي | ضمان: | 12 شهرا |
| إبراز: | كتلة مرجعية من النوع 1 وفقًا للمعيار ISO 3452-3,كتلة مرجعية للاختبار غير الإتلافي,كتلة اختبار اختراق من النوع 1,NDT reference block for testing,Type 1 penetrant testing block |
||

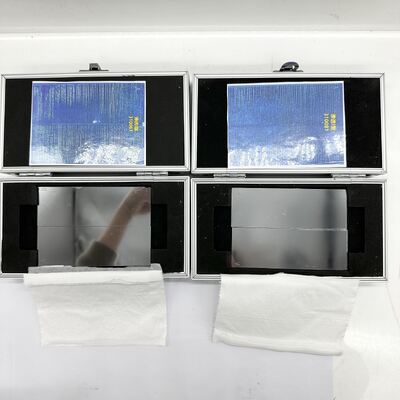

كتلة مرجعية من النوع 1 وفقًا للمعيار ISO 3452-3
ألواح حساسية مزدوجة من النيكل والكروم,ألواح اختبار اختراق مزدوجة من النيكل والكروم مشققة
لوح اختبار من النوع 1 وفقًا للمعيار ISO 3452-1
تُستخدم ألواح اختبار اختراق مزدوجة من النيكل والكروم مشققة لمقارنة وتقييم حساسية وأداء مواد الاختراق الصبغية.
وهي متوفرة بعمق عيوب يبلغ 10، 20، 30 و 50 ميكرون (0.0004، 0.0008، 0.0012، 0.002 بوصة).

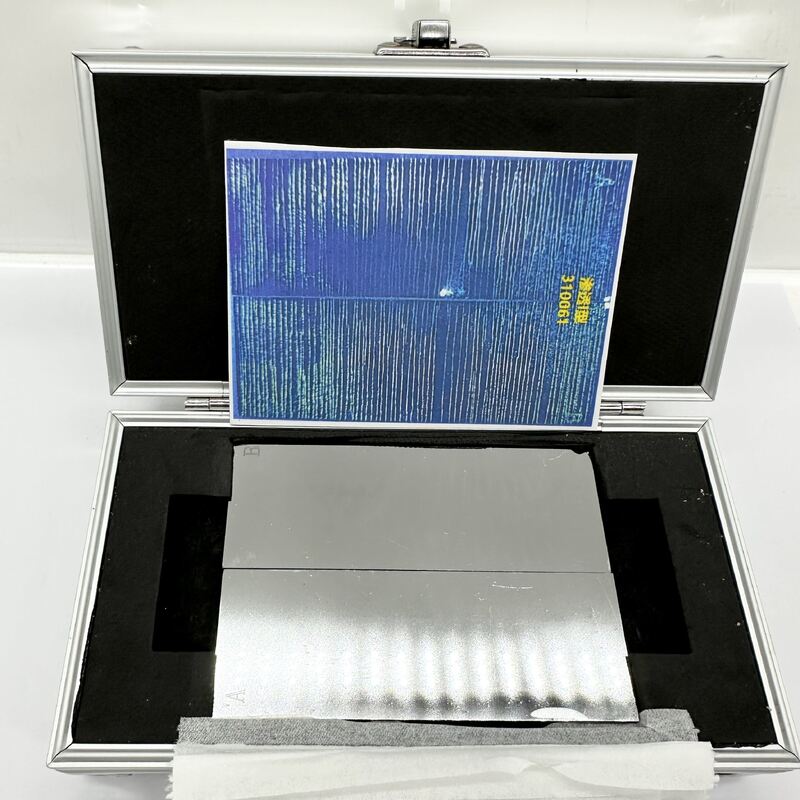

تتكون كل مجموعة من زوج من الألواح المتطابقة تحمل العلامتين A و B مع شهادة الشركة المصنعة وصورة للشق.
تم تصنيع هذه الألواح عن طريق طلاء طبقة من سبائك النيكل والكروم الصلبة على ركيزة نحاسية سمكها 2 مم وإجهاد اللوح بالشد. سبائك النيكل والكروم الصلبة هشة مقارنة بالركيزة النحاسية بحيث تكون الشقوق التي تم إنشاؤها في الطبقة المطلية محدودة بسمك الطبقة. ثم يتم قطع اللوح إلى نصفين بشكل عمودي على اتجاه الشقوق، مما يؤدي إلى إنشاء زوج متطابق من الشقوق المتطابقة تقريبًا بعمق متحكم فيه.
تُستخدم ألواح النيكل والكروم لمقارنة مواد الاختراق الجديدة والمستخدمة ويمكن أيضًا استخدامها لمقارنة أداء مواد الاختراق المختلفة أو تقنيات المعالجة المختلفة.
|
الحساسية* (غير رسمية) |
يتم تحديد مستويات حساسية مواد الاختراق الفلورية بواسطة مختبر القوات الجوية الأمريكية في ظل ظروف خاضعة للرقابة الشديدة. اختبار الحساسية ليس شيئًا يمكن لشركة تصنيع مواد الاختراق أو المستخدم القيام به. ما يمكنك فعله هو مقارنة العينات باستخدام ألواح النيكل والكروم المشققة المناسبة. |
|
|
عمق الشق |
المستوى |
|
|
50 ميكرومتر |
1، 2، 3، 4 |
|
|
30 ميكرومتر |
2، 3، 4 |
|
|
20 ميكرومتر |
3، 4 |
|
|
10 ميكرومتر |
4 |
|
مضمون أن يكون مكافئًا للألواح التي توفرها كل من شيروين وماجنافلوكس.
الامتثال للمواصفات: ASTM E1417، AMS 2647D، ISO 3452-3، JIS Z 2343-3
