تفاصيل المنتج:
|
| نطاق اختبار الصلابة: | 8 ~ 2900HV/HK ، | طريقة اختبار تطبيق القوة: | تلقائي (التحميل ، الاحتفاظ ، التفريغ) |
|---|---|---|---|
| اختبار التكبير بالمجهر: | 400X (اختبار)، 100X (الاختبار والمراقبة) | وقت الاحتفاظ بقوة الاختبار: | 1-99S |
| الحد الأقصى المسموح به لارتفاع العينة: | 100 ملم | المسافة من السندات إلى جدار الآلة: | 130 ملم |
| إبراز: | جهاز اختبار صلادة فيكرز الدوار الأوتوماتيكي,جهاز اختبار الصلادة المجهري بشاشة لمس,جهاز اختبار فيكرز البرجي مع ضمان,touch screen microscopic hardness tester,tower Vickers hardness tester with warranty |
||

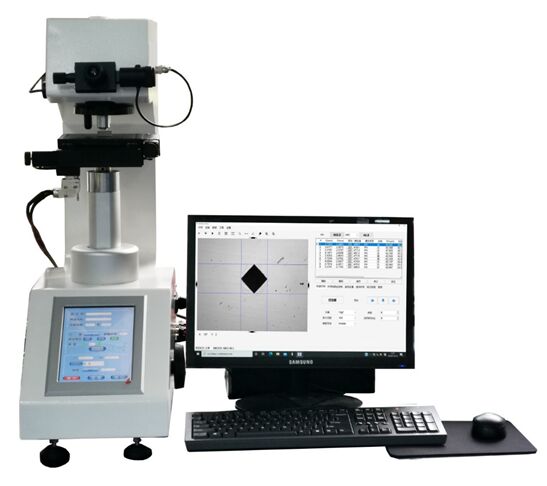

جهاز اختبار صلادة فيكرز الدوار الأوتوماتيكي بشاشة لمس HVS-1MDT-AXY
يتكون جهاز اختبار صلادة فيكرز المجهري الأوتوماتيكي HVS-1MDT-axy من جزأين:
l جهاز اختبار الصلادة المجهري الأوتوماتيكي ذو البرج الدوار بشاشة لمس HV-1MDT
l نظام القياس والتحكم الأوتوماتيكي لصلادة فيكرز HVS - AXY

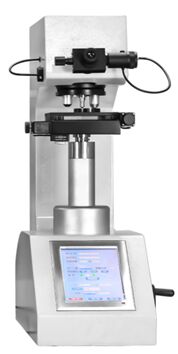

一,جهاز اختبار الصلادة المجهري الأوتوماتيكي ذو البرج الدوار بشاشة لمس HV-1MDT
مقدمة المنتج
يعتمد جهاز اختبار الصلادة المجهري الرقمي الأوتوماتيكي ذو البرج الدوار HV-1MDT على آلية رفع دليل بصري متقاطع، وقيمة القوة دقيقة، والصورة واضحة، وهو جهاز اختبار صلادة مجهري مثالي عالي الجودة.
الميزات الرئيسية
1. واجهة شاشة لمس مقاس 8 بوصات، سهلة التشغيل؛
2. أثناء الاختبار، يتم تبديل رأس الضغط والعدسة الشيئية تلقائيًا، ويتم تحديد موضع نقطة الاختبار تلقائيًا بدقة؛
3. تم اعتماد آلية الرفع مع دليل بصري متقاطع لضمان دقة التوجيه؛ نقل القوة على مرحلتين بالترس والترس، يمكن تحقيق نقل قوة سريع ومستقر؛
4. مصدر ضوء LED، عمر طويل، لا حاجة لاستبدال المصباح؛
5. يمكن تجهيزه بكاميرا مدمجة، الصورة أوضح.
6. يمكن معايرته وفقًا لكتلة الصلادة القياسية أو مقياس الطول، وفقًا لقيمة الصلادة العالية والمتوسطة والمنخفضة يتم إجراء تصحيح الصلادة تلقائيًا، وقيمة الصلادة أكثر دقة.
7. يتم تخزين جميع معلمات ونتائج الاختبار على قرص USB بتنسيق Excel، وهو مناسب لمعالجة البيانات وإخراج تقرير الاختبار؛
8. يتم تحويل قيم الصلادة المختلفة إلى بعضها البعض؛
9. يتم حماية معلمات إعداد الاختبار بكلمة مرور؛
10. تتوفر 3 لغات على الأقل، مثل الصينية والإنجليزية؛
11. مع واجهة RS-232، يمكن توصيله بالكمبيوتر (اختياري)؛
12. قوة الاختبار القصوى الاختيارية 2 كجم.
المعلمات الفنية
|
الموديل |
HV-1MDT |
|
قوة الاختبار |
10gf (0.098N),25gf (0.245N),50gf (0.49N),100gf (0.98N), 200gf (1.96N),300gf (2.94N),500gf(4.9N),1Kgf (9.8N) |
|
المعيار المطابق |
GB/T4340.2,ASTM E92 |
|
دقة القياس |
0.01µm |
|
عرض البيانات والإخراج |
شاشة لمس مقاس 8 بوصات للقراءة، يمكن تخزين 20 نوعًا من نتائج الاختبار، مجهزة بقرص U، وطابعة مدمجة اختيارية وواجهة RS-232 |
|
مقياس التحويل |
روكويل، برينل |
|
نطاق اختبار الصلادة |
8~2900HV |
|
طريقة تطبيق قوة الاختبار |
تلقائي (تحميل، تثبيت، تفريغ) |
|
التكبير |
400X (اختبار),100X(الاختبار والمراقبة) |
|
وقت تثبيت قوة الاختبار |
1-99s |
|
أقصى ارتفاع مسموح به للعينة |
100mm |
|
المسافة بين الرأس والجدار |
130mm |
|
منصة اختبار X-Y |
الحجم:100*100mm أقصى حركة:25*25mm |
|
الحجم |
540*260*650mm |
|
الوزن |
حوالي 50 كجم |
|
الطاقة |
AC220V+5%,50-60Hz |
二,نظام القياس والتحكم الأوتوماتيكي لصلادة فيكرز HVS - AXY
نظام القياس والتحكم الأوتوماتيكي لصلادة فيكرز HVS- AXY هو نظام قياس وتحكم أوتوماتيكي بالكمبيوتر تم تطويره بشكل مستقل بواسطة الشركة. يتم توصيله بسلاسة مع أنواع مختلفة من أجهزة اختبار الصلادة فيكرز (بما في ذلك المجهرية)، مما يشكل مجموعة مثالية من نظام قياس الصلادة الأوتوماتيكي.
يستخدم قياس الصلادة الأوتوماتيكي بشكل أساسي لقياس صلادة فيكرز لمختلف المعادن وبعض المواد غير المعدنية. يمكنه قياس صلادة جميع أنواع الأجزاء المعدنية والأجزاء بعد المعالجة الحرارية. في نفس الوقت، إنه مناسب لتحديد عمق طبقة التقسية الفعالة، وطبقة الطلاء، والموضع المتأثر بالحرارة لأجزاء اللحام. يمكن استخدامه أيضًا لمراقبة البنية المجهرية الداخلية لمختلف الأجزاء المعدنية وجمع وعرض وطباعة الصور.
النظام مناسب بشكل خاص لقياس صلادة السطح لقطعة العمل المعالجة حرارياً، ومنحنى توزيع تدرج الصلادة، وعمق طبقة التقسية الفعالة.
المعلمات الفنية
1. تحتوي الكاميرا على 5 ميجابكسل مدمجة، والصورة واضحة.
2. نظام التشغيل: Windows 10
3. منصة تحميل X-Y أوتوماتيكية عالية الدقة
|
محرك القيادة |
محرك خطوي |
|
التحكم في السائق |
يمكن تغيير سرعة الحركة في محوري X-Y بمرونة من خلال البرنامج. |
|
الحجم |
110 × 110mm |
|
أقصى مسافة حركة |
50 × 50mm في اتجاه محوري X-Y |
|
أدنى مسافة حركة |
1mm |
|
سرعة الحركة |
1-10mm/sec,قابل للتعديل |
|
دقة تكرار الإزاحة |
1um-3um ضمن |
|
إعداد وضع حركة المنصة |
يمكنك النقر على أي نقطة في الواجهة لتحديد النقطة تلقائيًا، يمكنك تعيين موضع البداية للخط المستقيم وموضع الحركة العشوائية، من خلال النقر بالماوس على منصة الإزاحة الأوتوماتيكية X-Y، يمكن التحكم في الحركة العشوائية في 8 اتجاهات، يمكن تعديل السرعة، يمكن إعادة الضبط تلقائيًا، يمكن إعادة تعيين إحداثيات الصفر بشكل عشوائي |
4. برنامج القياس والتحكم
|
وصف النظام |
إكمال الضغط المستمر، تثبيت الحمل، القراءة، تسجيل البيانات تلقائيًا، عن طريق اختيار طريقة قياس سيتم إكمال جميع القياسات بسرعة تلقائيًا؛
اختر خطوطًا مستقيمة، وخطوطًا متعرجة، ودوائر، وأقواسًا، ونقاطًا عشوائية، ومصفوفات، وأنماط تعلم ذاتي وفقًا للاحتياجات المختلفة؛ يتم استخدام برنامج معالجة البيانات لتحسين قابلية قراءة الخدوش غير الواضحة على الأسطح غير الملساء؛
يمكن عرض عمق طبقة التقسية المتكونة بعد القياس المستمر للعينة في شكل جدول.
يمكن بسهولة إخراج جميع أنواع بيانات القياس، وجدول قيم الصلادة، وعمق طبقة التقسية، والقيمة القصوى، والمتوسطة، والدنيا. |
|
التحكم في جهاز اختبار الصلادة |
يمكن التحكم في جهاز اختبار الصلادة تلقائيًا: برج تلقائي (عدسة شيئية، مدك، عدسة شيئية تبديل تلقائي)، تحميل تلقائي، تحكم قياس تلقائي
يمكنك ضبط سطوع مصدر ضوء جهاز اختبار الصلادة المجهري
اختر العدسة المستهدفة للتحويل وانعكاسها في واجهة البرنامج لحساب تغييرات المعلمات
اختر أو ابدأ في التحكم في مدكات الصلادة للدخول تلقائيًا إلى موضع الحمل، والحمل، والتثبيت، والتفريغ، والعودة تلقائيًا إلى موضع العدسة المستهدفة للقياس
يمكن أن ينعكس الحمل المحدد بواسطة جهاز اختبار الصلادة تلقائيًا على واجهة البرنامج |
|
وضع حركة منصة التحكم (Patten) |
يمكن لنظام البرنامج التحكم في منصة التحميل الأوتوماتيكية للبرمجة والحركة، والتي يمكن أن تكون:
1) وضع القياس (عشوائي أ) استخدم هذا الوضع لقمع وقراءة نقطة اختيارية.
2) وضع القياس (عشوائي ب) قياس وقراءة أي نقطة. يدور موضع الإحداثيات المحدد بأي زاوية.
3) ضغط أفقي (اتجاه المحور X) وقراءة 4) ضغط طولي (اتجاه المحور Y) وقراءة 5) وضع القياس (مجموعة خط أ) استخدم هذا الوضع للضغط والقراءة على السطح في اتجاه زاوي (حركة متعرجة، أي قياس عمق طبقة التقسية لحركة الخط المكسور).
6) وضع القياس (مجموعة خط ب) استخدم هذا الوضع لفترات منتظمة من الضغط والقراءة.
7) طرق برمجة الحركة مثل حركة إحداثيات المسار يمكن ضبط الخطوط الثمانية المذكورة أعلاه في نفس الوقت، ويمكن لكل خط تعيين 999 موضعًا |
|
طريقة القياس |
وضع تلقائي: تحميل تلقائي + قياس تلقائي + عرض تلقائي لنتائج القياس قياس يدوي اختياري |
|
طريقة الحصول على الصورة / التعرف عليها |
اعتماد كاميرات عالية الجودة وعالية الدقة بدقة 12 مليون بكسل والحصول على صور أصلية كبيرة الحجم؛ مجموعة متنوعة من طرق ضغط الصور مريحة للاستخدام (تم اعتماد الصور ونتائج القياس لتنسيق التخزين، تنسيق تخزين الصور BMP، JPG وتنسيقات الملفات الشائعة الأخرى). يعتمد نظام قياس خدوش فيكرز الأوتوماتيكي على تقنية التعرف على البكسل، ويحلل صورة الخدش من خلال برنامج تحليل خدوش فيكرز الخاص، ويعتمد برنامج التحليل تقنية معالجة الصور الرقمية وخوارزمية تقسيم الحواف لاستخراج حافة الخدش التجريبية، ثم طريقة استخراج حافة خدوش الصلادة المجهرية هي تحليل إشارة العينة للخدش التجريبي باستخدام نظرية الموجة متعددة الدقة، وتناسب خط الخدش بطريقة المربعات الصغرى، يمكنه استخراج وحساب قيمة صلادة فيكرز تلقائيًا بسرعة ودقة من منطقة الخدش لاختبار صلادة فيكرز للمجهر، وتحسين قابلية قراءة الخدوش غير الواضحة على الأسطح غير الملساء. |
|
وقت القياس التلقائي |
حوالي 0.3 ثانية / 1 خدش |
|
قياس الخدوش المتكررة |
±1.0% (700HV/500gf) |
|
أدنى خدش يمكن قياسه |
حوالي 5mm (قياس تلقائي) |
|
أدنى وحدة قياس |
0.01mm |
|
اللغة |
الإنجليزية |
|
تنسيق إخراج البيانات / وظيفة التحرير يمكن تخصيص تقرير الفحص وفقًا لمتطلبات المستخدم؛ |
من خلال برنامج معالجة البيانات، يمكن عرض عمق طبقة التقسية المتكونة بعد القياس المستمر للعينة في شكل جدول.
يمكن بسهولة إخراج مجموعة متنوعة من بيانات القياس، وجدول قيم الصلادة، وعمق طبقة التقسية، والقيمة القصوى، والمتوسطة، والدنيا، وعرض وإخراج صور ملونة بقيمة الصلادة؛
يمكن تحرير وطباعة قيمة الصلادة، وجدول الصلادة، ورسم بياني لعمق طبقة التقسية، وإدراج الصور، وغيرها من البيانات بمرونة في تقرير اختبار "WORD" (اختياري "EXCEL") الذي يحتوي على إحصائيات رياضية ومنحنى عمق طبقة التقسية وحفظه (تنسيق WORD) (اختياري "EXCEL")، ويمكن أيضًا طباعة طوبوغرافيا العينة المرصودة وحفظها. تنعكس البنية المجهرية للخدش والخلفية مباشرة، ويتم إجراء تحليل مجهري تحت عدسات شيئية بتكبير مختلف.
|
