تفاصيل المنتج:
|
| نطاق اختبار الصلابة: | 8 ~ 2900HV | طريقة اختبار تطبيق القوة: | تلقائي (التحميل ، الاحتفاظ ، التفريغ) |
|---|---|---|---|
| التكبير الكلي: | 100 ضعف ، 200 ضعف | وقت الاحتفاظ بقوة الاختبار: | 1-99S |
| الحد الأقصى المسموح به لارتفاع العينة: | 160 ملم | المسافة من السندات إلى جدار الآلة: | 160 ملم |
| وحدة الاختبار الدنيا: | 0.01 ميكرومتر | إخراج البيانات: | قراءة شاشة LCD، وحفظها مباشرة على USB بتنسيق EXCEL |
| إبراز: | جهاز اختبار صلابة فيكرز الأوتوماتيكي بالكامل,جهاز اختبار صلادة بشاشة لمس رقمية,جهاز اختبار صلادة فيكرز بالبرج مع ضمان,Digital display touch screen hardness tester,Turret Vickers hardness tester with warranty |
||

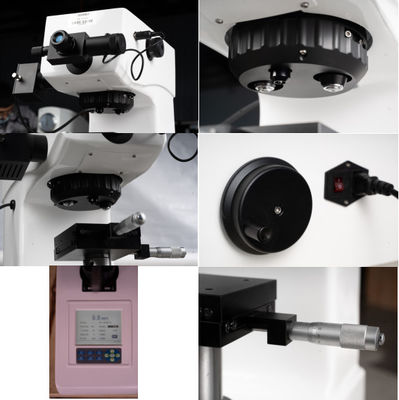

HVS-100MDX-AXY برج أوتوماتيكي بالكامل الشاشة الرقمية لمسة شاشة فيكرز اختبار صلابة
جهاز HVS-100MDX-AXY الآلي بالكامل لقياس صلابة Vickers يتكون من جزأين:
أنا THV-100MDX برج أوتوماتيكي عرض رقمي لمسة شاشة فيكرز اختبار صلابة
أنا (هفسي أكسي فيكرز)نظام قياس ومراقبة صلابة تلقائي

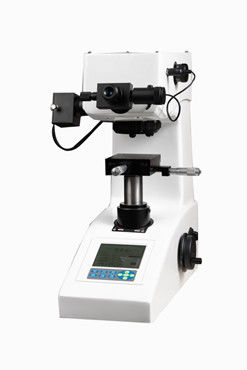

HV-100MDX برج أوتوماتيكي عرض رقمي لمسة شاشة فيكرز اختبار صلابة
Ⅰ,مقدمة المنتج
الـ HV-100MDXجهاز اختبار صلابة فيكرز الآلي للبرج الرقميهي:
1. 10 مستويات من قوة الاختبار، القوة القصوى 100 كجم
2. برج الطوب الآلي
3. العرض الرقمي التلقائي لقيمة القسوة
4. 8 بوصاتواجهة الشاشة اللمسية، سهلة التشغيل
Ⅱ,الخصائص الرئيسية
1. 10 مستويات من قوة الاختبار، وتلبية جميع قوى الاختبار ضمن المعيار
2. 8 بوصاتواجهة شاشة لمسة سهلة التشغيل للمستخدمين
3. تم تجهيز البرج الدوار بمعدات عدسة عدسة مقاس مختلفة ، 10X و 20X ، والتي يمكن استخدامها لفحص مجموعة واسعة من محاور العينات في تضخيم منخفض حسب الحاجة.
4. تتوفر كل من عدسات العدسة 10X و 20X للتكبير للقياس ، و 40X اختيارية.
5. أثناء الاختبار ، يتم تبديل رأس الضغط والعدسة الهدفية تلقائيًا مع بعضها البعض ، ويتم وضع نقطة الاختبار تلقائيًا بدقة.
6. يمكن معايرتها وفقًا للكتل القاسية القياسية أو مقاييس الطول ، ويمكن إجراء تصحيح القسوة تلقائيًا وفقًا لقيم القسوة العالية والمتوسطة والمنخفضة ، مما يجعل قيمة القسوة أكثر دقة.
7. التحويل بين مختلف قيم القسوة.
8. يتم تخزين جميع معايير الاختبار ونتائج الاختبار في محرك أقراص فلاش USB بتنسيق Excel لتسهيل معالجة البيانات وإخراج تقرير الاختبار.
9. معايير إعداد الاختبار محمية بكلمة مرور.
10. المصدر الضوئي يستخدم مصباح LED ، والذي له عمر طويل ولا حاجة إلى استبدال المصباح.
11. الكاميرا المدمجة، صور أكثر وضوحا
12. لغات متعددة بما في ذلك الصينية والإنجليزية متاحة للاختيار;
Ⅲ,المعلمات التقنية:
|
النموذج |
HV-100MDX |
|
قوة الاختبار |
2.0 Kgf (19.6N) ، 3.0 Kgf (29.4N) ، 5.0 Kgf (49.0N) ، 10.0 Kgf (98.0N) ، 20.0 Kgf (196N) ، 30.0 Kgf (294N) ، 50.0 Kgf (490N) ،60.0 Kgf (588N)80.0 Kgf (784N) ،100.0 كيلوغراف (980N)(قيمة القوة يمكن تخصيصها) |
|
معايير التنفيذ |
جي بي تي 43401، جي بي تي 43402، ASTM_E92 |
|
تحويل قيمة القسوة |
وفقًا لمعايير GB1172-99 و ASTM |
|
الدقة تتوافق |
JJG260-91 ، JIS B 7725 ، JIS B 7734 ، GB/T3430.2-99 أيه إس تي إم إيه 384، أيزو 6507-2، أيزو 4546 |
|
طريقة التحميل |
تحميل / احتواء / تفريغ تلقائي |
|
آلية البرج الدوار |
أوتوماتيكية، يدوية عدسة الهدف - مدخل - عدسة الهدف التبديل والتدوير التلقائي يوفر البرج التلقائي تسلسل تشغيل سريع وسهل دون تدوير البرج اليدوي ، مما يسمح بالتبديل التلقائي للعدسة الهدفية والمدخل.مركز العدسة والمركز المقطوعة محاذاة بدقة داخل 1 ميكرون، مما يضمن تحديد موقع العينة بدقة أثناء التدفق. يتم ضبط وضع مركز العدسة الهدفية. |
|
وحدة الاختبار الدنيا |
0.01μm |
|
مخرج البيانات |
قراءة شاشة LCD ، حفظ مباشرة إلى USB في تنسيق EXCEL |
|
مقياس التحويل |
HRA، HRB، HRC، HRD، HRF، HV، HK، HBW، HR15N، HR30N، HR45N، HR15T، HR30T، HR45T |
|
نطاق اختبار القسوة |
8 ~ 2900HV |
|
طريقة تطبيق قوة الاختبار |
أوتوماتيكية (التحميل، الاحتفاظ، تفريغ) |
|
عاكس القياس |
إلكترونية 10x |
|
العدسة |
10X، 20X |
|
تكبير كامل |
100X، 200X |
|
وقت الاحتفاظ بقوة الاختبار |
1 ~ 99s |
|
الحد الأقصى للطول المسموح به للعينات |
160ملم |
|
المسافة من مركز الاندنتر إلى الجدار الخارجي |
160ملم |
|
الحجم |
580*190*700ملم |
|
وزن |
حوالي 55 كيلوغرام |
|
إمدادات الطاقة |
AC220V+5٪، 50-60 هرتز |
Ⅴ,الملحقات القياسية:
|
الاسم |
كمية |
الاسم |
كمية |
|
عاكس ميكروميتر |
1 |
مقعد اختبار مسطح |
1 |
|
كتلة اختبار صلابة فيكرز |
قطعتين |
فيوز الاحتياطي (2A) |
قطعتين |
|
سلك الطاقة |
1 جذر |
كيس الغبار |
1 |
|
محرك أقراص USB |
1 |
القلم |
1 |
|
مفتاح هيكاغون (2.5 ملم) |
1 |
أقدام التسوية |
4 |
|
شهادة المنتج، بطاقة الضمان |
1 حصة |
الدليل |
1 حصة |
HVS AXY نظام قياس ومراقبة صلابة فيكرز التلقائي
نظام HVS-AXY Vickers للقياس والتحكم التلقائي في صلابة هو نظام خاضع لسيطرة الكمبيوتر تم تطويره بشكل مستقل من قبل Naibo (شهادة تسجيل البرمجيات رقم: 2016SR176822).يرتبط بسلاسة مع نماذج مختلفة من فيكرز (بما في ذلك ميكرو فيكرز) فيكرز اختبار القسوة لتشكيل مثالي اختبار القسوة نظام قياس تلقائي.
يستخدم هذا النظام التلقائي لقياس القسوة في المقام الأول لاختبار Vickers للقسوة لمختلف المعادن وبعض المواد غير المعدنية.يمكن أن تقيس صلابة أجزاء معدنية مختلفة والأجزاء بعد المعالجة الحراريةوهي مناسبة أيضا لقياس عمق الطبقة الصلبة الفعالة، المناطق المتأثرة بالحرارة من الطلاء واللحام.ويمكن أيضا أن تستخدم لمراقبة الهيكل المعدني الداخلي لأجزاء معدنية مختلفة، وعرض، وطباعة الصور.
النظام مناسب بشكل خاص لقياس صلابة السطح، منحنى توزيع منحدر الصلابة وعمق الطبقة الصلبة الفعالة لقطع العمل المعالجة بالحرارة.
一, المعلمات التقنية
1. الكاميرامدمج مع 5مليونو الصورة واضحة.
2. الحاسوبنظام التشغيل: ويندوز 10
3. مرحلة XY تلقائية عالية الدقة
|
محرك القيادة |
محرك خطوة |
|
التحكم في القيادة |
يمكن تغيير سرعة التحرك في محور XY مرنة من خلال البرمجيات |
|
الحجم |
110 × 110 ملم |
|
أقصى مسافة متحركة |
50 × 50 ملم في الاتجاه XY |
|
الحد الأدنى لمسافة التنقل |
1مم |
|
سرعة الحركة |
1-10mm/sec، قابلة للتعديل |
|
إمكانية تكرار النقل |
في غضون 1mm-3mm |
|
إعداد وضع حركة المسرح |
يمكنك تحديد النقاط تلقائيًا بالنقر على أي نقطة في الواجهة بالفأرة، وتعيين موقع البداية للخط المستقيم وموقف الحركة العشوائية،والتحكم في حركة مرحلة ترجمة XY التلقائية في 8 اتجاهات عن طريق النقر فوق الماوسيمكنك تعديل السرعة، وإعادة ضبطها تلقائيًا، وتطهير الإحداثيات كما تشاء. |
4. برامج القياس والتحكم
二, نطاق التوريد:
|
|
HVSنظام قياس ومراقبة صلابة AXY Vickers التلقائي |
1 مجموعة t |
|
1 |
علبة الدفع الآلي (150×150 ملم، X، Y سفر 50 ملم) |
واحد بالمائة. |
|
2 |
الكمبيوتر العلامة التجارية |
واحد بالمائة. |
|
3 |
الكاميرا الرقمية الصناعية 1.3 مليون بكسل |
واحد بالمائة. |
|
4 |
المكيف البصري و C-mount |
واحد بالمائة. |
|
5 |
محرك أقراص فلاش USB (يحتوي على برنامج HVS-AXY) |
1ص |
三, خدمة ما بعد البيع
1. وقت التسليم
سيتم تسليمها خلال 10 أيام عمل بعد توقيع العقد وتصبح نافذة.
2. البيانات التقنية
1) يقدم للمشتري ضمان التحقق من الجودة المصنعة والمعلومات التقنية العشوائية الكاملة مع الأداة.
2) توفير نسخة صينية من دليل التشغيل للمشتري مع الجهاز، بما في ذلك دليل تركيب الجهاز وتشغيله وصيانته واستخدامه وإصلاحه.
3) يتم توفير البرمجيات الخاصة مع حقوق الملكية الفكرية المستقلة وكريستيانوس الاحتياطي بشكل عشوائي ، ويتمتع المستخدمون بالحق مدى الحياة في استخدام البرمجيات.
3. التثبيت والتشغيل والقبول والتدريب
1) مسؤول عن تثبيت المعدات وإصلاحها بعد وصولها.
2) في موقع المستخدم، يجب على الطرفين فحص وموافقة على مظهر المعدات وتشغيلها ودقة المعدات وفقا للمعايير الوطنية ذات الصلة والاتفاقات التقنية وقوائم التكوين،المعايير التقنية للمنتج والمؤشرات التقنية للمصنع;
3) بعد القبول النهائي للمعدات ، سيكون المورد مسؤولاً عن توفير تدريب مجاني على الموقع على الاستخدام ، maintenance and repair procedures of the equipment to the user's operating technicians for a period of 2 working days (to ensure that the user's technicians can operate independently and perform basic maintenance on the equipment).
4. الضمان والإصلاح
1) فترة ضمان جودة المنتج هي12شهور
2) بعد القبول النهائي للمعدات ، سيتم توفير قطع الغيار والخدمات مجاناً خلال فترة الضمان ، وسيتم ضمان أنها في الوقت المناسب وفعالة.(بعد الانتهاء من القبول، سيتم حساب فترة الضمان من تاريخ توقيع قبول الطرفين)
3) بعد انتهاء فترة ضمان المعدات ، لا يزال بإمكاننا تقديم الدعم الفني وتوفير قطع الغيار المفضلة. يتم التفاوض على رسوم الإصلاح خارج فترة الضمان من قبل الطرفين.
5. الالتزام بخدمة ما بعد البيع
1) لدينا مراكز خدمة صيانة ثابتة وموظفين صيانة محترفين في الصين لتوفير خدمات صيانة مدى الحياة.
2) عندما تتعطل المعدات، يجب على المورد الاستجابة خلال 8 ساعات بعد تلقي معلومات المستخدم، والوصول إلى موقع المستخدم خلال 48 ساعة،إزالة المشكلة وإدخال المعدات في الخدمة خلال 3 أيام عملإذا كان المعدات تحتاج إلى أن تعود إلى المصنع لإصلاح،يضمن المورد توفير معدات مماثلة للاستخدام المؤقت لضمان أن يمكن للمستخدم إجراء الاختبار والتفتيش بشكل طبيعي..
3) ضمان زيارة المستخدم مرة واحدة على الأقل خلال فترة الضمان.
4) توفير الدعم التقني المجانية للمستخدمين وفقا لمتطلباتهم.
