تفاصيل المنتج:
|
| اسم المنتج: | كاشف عيوب الأشعة السينية | السماكة القصوى للخروج من الفولاذ (A3): | 60 ملم |
|---|---|---|---|
| وقت التعرض: | 5 دقائق | تبريد: | قوة تبريد الهواء |
| إبراز: | كاشف عيوب بالأشعة السينية محمول 350 كيلو فولت,كاشف الأشعة السينية لتحويل التردد,معدات اختبار غير إتلافي XXG-3505,frequency conversion X-ray detector,XXG-3505 non-destructive testing equipment |
||

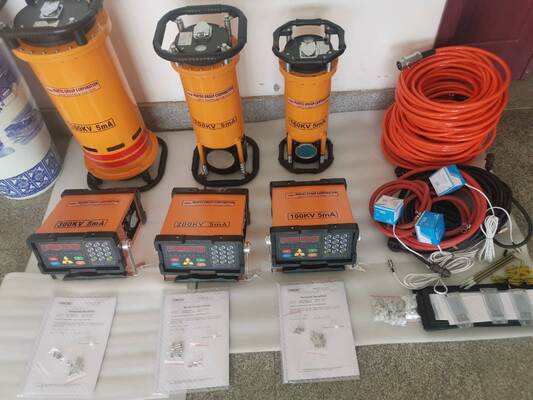

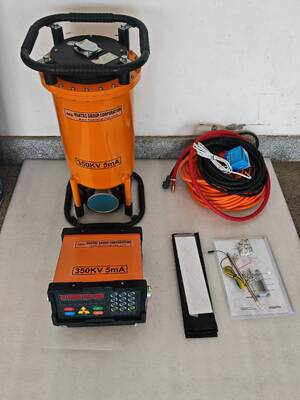

كاشف عيوب بالأشعة السينية محمول بتحويل التردد 350 كيلو فولت من النوع XXG-3505
الميزات:
◆ يعتمد على التحكم بالكمبيوتر المصغر والهيكل المعياري، مع قدرة قوية على مقاومة التداخل والأتمتة العالية والأداء الموثوق.
◆ سيتم عرض إعدادات المعلمات وعملية العمل ومؤشرات الأعطال على شاشة LED.
◆ تم تصميم مفتاح تقادم مستقل لتقادم الجهاز بشكل مريح.
◆ نسبة وقت الإشعاع إلى وقت التبريد هي 1:1.
◆ يمكن لوحدة التحكم التعرف على نوع مولد الأشعة السينية تلقائيًا.
◆ تم تقديم لوحة ألوان مقاومة للماء والغبار ولوحة مفاتيح صوتية رقمية، مما يتيح اختيار معلمات التعرض بسرعة ودقة.
◆ لضمان السلامة عند استخدام الجهاز، تم تركيبه مع جهاز حماية من الجهد الزائد، والجهد المنخفض،
التيار الزائد، التيار المنخفض، ودرجة الحرارة الزائدة.
◆ تم تصميم قفل أمان فريد لحماية المشغل من أضرار الإشعاع.
◆ يعتمد على نطاق أوسع من قيم KV، ويحل مشكلة صعوبة نطاق التصوير الإشعاعي القصير.
◆ وظيفة تأخير التعرض ------ يمكن ضبط وقت التأخير أقل من 10 دقائق للحفاظ على سلامة المشغل بعيدًا عن مكان العمل.
◆ يتوافق مع مولدات مختلفة ويعمل بشكل موثوق.
◆ يمكن تجميع عدد مرات التعرض.
(بعد أن تكون الوحدة جاهزة، وقبل الضغط على مفتاح "ON"، يمكنك الضغط على مفتاح "A" (مفتاح التأخير) ثلاث مرات للتحقق من عدد مرات التعرض، والضغط على أي مفتاح للعودة.)
◆ مع مخرج مصباح تحذير الأشعة وموصل سلك لقفل الباب والجهاز.
(قفل الباب والجهاز - عند فتح الباب المحمي بالرصاص، يقوم الجهاز بقطع الجهد العالي تلقائيًا لحماية المشغل)
المعلمات الفنية الرئيسية
|
النوع البند |
XXG3505 | ||
| أقصى سمك اختراق للفولاذ (A3) | 60 مم | ||
| مسافة البؤرة | 600 مم | ||
| وقت التعرض | 5 دقائق | ||
| نوع الفيلم | Agfa D7 | ||
|
شاشة تعزيز مزدوجة من الرصاص |
0.03 | ||
| معالجة الغرفة المظلمة | 20±2 درجة مئوية | ||
| التطوير | 5 دقائق | ||
| السواد | 1.5 | ||
| المدخلات | الجهد (فولت) | 220 فولت ± 10% 50-60 هرتز | |
| السعة (كيلو فولت أمبير) | 3.5 | ||
| المخرجات | جهد الأنبوب (كيلو فولت) | 200-350 كيلو فولت | |
| تيار الأنبوب (مللي أمبير) | 5 | ||
| الاستقرار | ±1% | ||
|
التبريد الأنبوب |
البؤرة مم2 | 2.5 × 2.5 | |
| زاوية الإشعاع | 40±5 درجة | ||
| الحساسية | k≤1.8% | ||
| وضع التشغيل | تشغيل متقطع، نسبة وقت الإشعاع إلى وقت التبريد هي 1:1 | ||
|
وحدة تحكم
|
الوزن (كجم) | الوزن | |
| 11 كجم | هيكل الدائرة | ||
| تحكم بالكمبيوتر المصغر، هيكل معياري، تنبيه صوتي | مولد الأشعة السينية | ||
|
التبريد
|
العزل | عزل غاز SF6 | |
| ضغط العمل | 0.35 ميجا باسكال - 0.45 ميجا باسكال | ||
| الأبعاد | 335 × 335 × 700 | ||
| الوزن (كجم) | 43 كجم | ||
| درجة حرارة العمل | -10 درجة مئوية إلى +40 درجة مئوية | ||
| التسليم القياسي | أنبوب أشعة سينية سيراميكي اتجاهي | ||
1 قطعة
| مولد | ملحقات | |
| (بما في ذلك: مصباح إنذار، قطعة واحدة؛ أحرف رصاص، صندوق واحد؛ كاسيتات أفلام مظلمة 5 قطع؛ شاشة تعزيز 5 قطع؛ مقياس اختراق سلكي (IQI) مجموعة واحدة؛ فيوز قطعة واحدة) | ملحقات اختيارية: | |
| 25 مترًا | ملحقات | 1 مجموعة |
| (بما في ذلك: مصباح إنذار، قطعة واحدة؛ أحرف رصاص، صندوق واحد؛ كاسيتات أفلام مظلمة 5 قطع؛ شاشة تعزيز 5 قطع؛ مقياس اختراق سلكي (IQI) مجموعة واحدة؛ فيوز قطعة واحدة) | ملحقات اختيارية: | |
| 10 أمتار | ملحقات | 1 قطعة |
| 5 أمتار | ملحقات | 1 مجموعة |
| (بما في ذلك: مصباح إنذار، قطعة واحدة؛ أحرف رصاص، صندوق واحد؛ كاسيتات أفلام مظلمة 5 قطع؛ شاشة تعزيز 5 قطع؛ مقياس اختراق سلكي (IQI) مجموعة واحدة؛ فيوز قطعة واحدة) | ملحقات اختيارية: | |
| منصة اختبار، مقياس اختراق سلكي/IQI، أحرف/أرقام رصاص، شريط رصاص، كاسيت، شاشة رصاص، مقياس جرعات شخصي، عارض أفلام، مقياس كثافة، مطور أفلام، ضوء غرفة مظلمة، كتلة معايرة RT، إلخ. | ||
