تفاصيل المنتج:
|
| اسم: | مجنزر أنابيب الأشعة السينية | يستخدم: | فحص جودة اللحامات المحيطية لخطوط الأنابيب |
|---|---|---|---|
| طلب: | فحص الجودة وإدارة تكامل الخدمة لعمليات اللحام الجديدة لبناء خطوط أنابيب النفط والغاز | الكلمات الرئيسية: | خط أنابيب الاختبارات غير المدمرة (NDT). |
| إبراز: | هوتيك (HUATEC) أجهزة زحف أنابيب الأشعة السينية,معدات فحص الأنابيب بالأشعة السينية,زاحف اختبار غير إتلافي مع ضمان,X-ray pipe inspection equipment,non-destructive testing crawler with warranty |
||

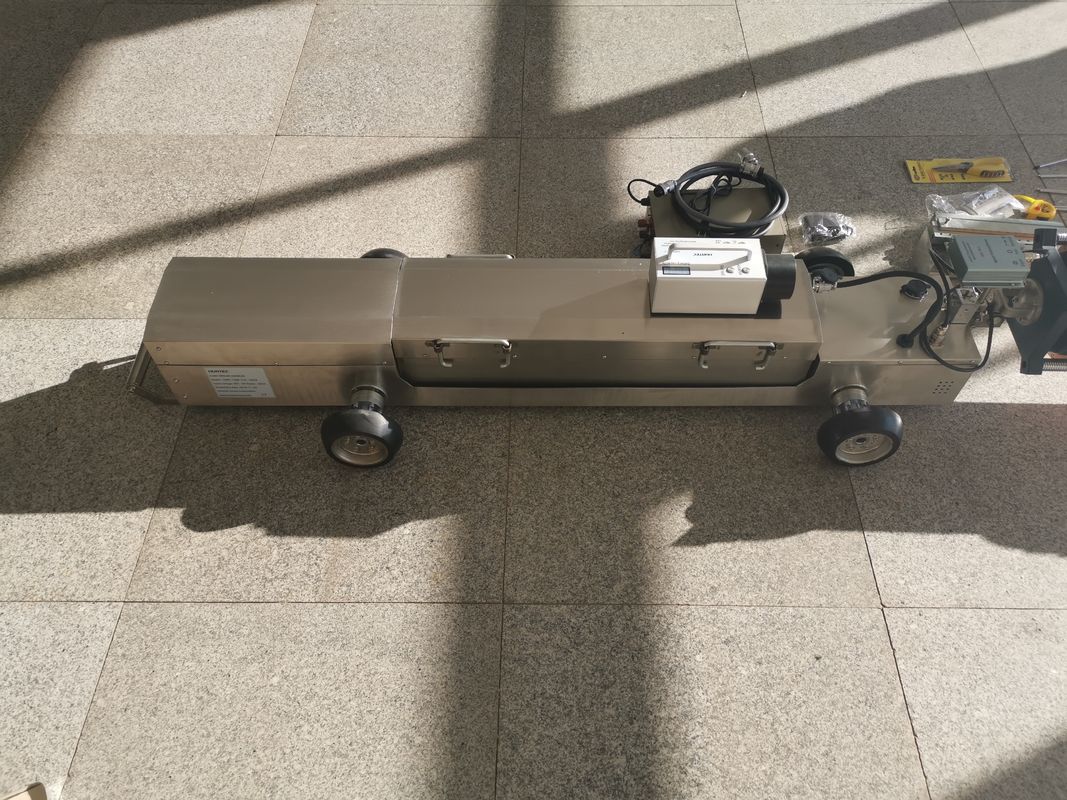

جهاز HUATEC لتنظيف أنابيب الأشعة السينية HXPC-100B1
الكائنات الرئيسية للكشف
·فحص لحام محيطي الأنابيب: يتم إجراء تعرض بانورامي بنسبة 100٪ لحام محيطي أنابيب الأنابيب للكشف عن العيوب مثل التسرب والإدراج في الخردة وعدم الاختراق.الشقوق، الخ هذا النوع من الكشف عادة ما يستخدم 360 درجة × 30 درجة شعاع الأشعة السينية لضمان تصوير الدوري لللحام.
·اكتشاف التآكل وسمك الجدار في جسم خط الأنابيب: يمكنه تحديد التآكل و التآكل و فقدان سمك الجدار في الجدار الداخلي للخط الأنابيببما في ذلك التآكل تحت طبقة العزل (CUI) من خط الأنابيب مع طبقة العزل، وعادة لا يتطلب إيقاف أو خلع طبقة العزل.
·شذوذات هيكلية داخلية: يتم العثور على انسدادات أو رواسب أو تشوهات أو أضرار ميكانيكية أخرى داخل خط الأنابيب.
المعلمات
|
نموذج الزحام |
HXPC-100B1X |
|
القطر الداخلي المطبق للأنابيب |
Φ400-1100 ملم |
|
المنحدر المثالي للتسلق في أنابيب التنظيف |
12 درجة |
|
طريقة التحكم |
تحديد الموقع المغناطيسي |
|
الجهد الخارجي |
150-250 كيلو فولت |
|
تيار الخروج |
3 mA |
|
وقت التعرض |
0-3 دقيقة |
|
دقة الموقع |
± 5 ملم |
|
سرعة السفر |
12 م/دقيقة |
|
تشغيل البطارية |
108V/7AH، 108V/12AH |
|
مسافة المشي دون التعرض |
2000 متر |
|
سمك الجدار المطبق |
≤ 34 ملم |
|
الطول الإجمالي للزاحف mm |
2100 ((جسم السيارة1100ملمحذف550ملم) |
|
وضع القيادة |
محرك واحد |
|
حجم النقطة المحورية |
2.0*20 |
|
زاوية إشعاع الأشعة السينية |
360 درجة*30 درجة |
|
درجة حرارة البيئة |
-20°C إلى +75°C |
|
درجة حرارة التخزين |
0°C إلى +60°C |
|
الرطوبة البيئية المطبقة |
≤85% |
|
وزن صندوق البطارية |
21 كجم,42 كجم |
|
وزن المولد |
13 كجم |
|
وزن التسلق |
30 كجم |
|
نصف قطر الدوران من الزاحف |
>7D |
|
نوع المولد |
HUATEC XXGH-2505أأنبوب Amic |
الخصائص
أنا على عكس التحكم في المعدات عن طريق الاستماع إلى الأصوات، يمكن للمتلاعبين التحكم في لحظات التعرض والتلاعب في الزواحف أنابيب الأشعة السينية للتحرك إلى الأمام أو إلى الوراء عن طريق الموجه المغناطيسي.
أنا المواقع المغناطيسية لها الخصائص التالية: دقة وضعية أعلى ، وقابلية اختراق قوية ، واستقرار أعلى. يتم تجهيز جهاز الإرسال المغناطيسي بعرض كهربائي.
أنا يمكن أن تظهر أجهزة زحف أنابيب الأشعة السينية جهد البطارية وتحكم مباشرة في استخدام البطارية.
أنا يتم كتابة برنامج الزحف في خطوط الأنابيب بالأشعة السينية بكودات خطأ. يرجى الرجوع إلى جدول رموز الخطأ لاكتشاف خلل في الأجهزة.
أنا جهاز زحف أنابيب الأشعة السينية أصغر حجماً وأخف وزناً، وهو أكثر ملاءمة للنقل والتشغيل.
أنا مجهزة بجميع أنواع وظائف الحماية، بما في ذلك مواجهة حماية المياه، 20 دقيقة لا أحد حماية التشغيل، الخ
أنا يمكن للمستخدمين استبدال وحدة التحكم، ولوحة الدوائر، وغيرها من الأجزاء بسهولة بسبب التصميم الوحدي.
أنا يستخدم المولد كاشف عيوب محيطي محمول صغير من عام 2005: يتم فصل جهاز التحكم ورأس الجهاز ، وهو أكثر ملاءمة للمستخدمين لاستبدال ، إصلاح الأخطاءوالاختبارإذا تم تجهيز المولّد بجهاز التحكم، يمكن استخدام المجموعة بأكملها كجهاز كشف عيب محمول.
أنا يتم تجهيز الزاحف بحمل زائف ، ويتم تعيين الوقت لمدة 0.2 دقيقة. يمكن للزاحف محاكاة الحمل الحقيقي يعمل ، مثل التعرض ، والتحرك إلى الأمام أو إلى الوراء دون توصيل رأس الأنابيب.هذه الوظيفة تمكن المستخدمين من تعلم كيفية تحديد موقع وتحديد خطأ.
أنا يعتمد عمود التمدد على اتصال بدون مفتاح ، وهو أكثر ملاءمة للاستبدال.
أنا يحتوي جهاز الاستقبال المغناطيسي على ثمانية نطاقات تروس ، والتي تلبي متطلبات القطرات المختلفة.
