| اسم: | زاحف التصوير الشعاعي لخط الأنابيب | يستخدم: | فحص جودة اللحامات المحيطية لخطوط الأنابيب |
|---|---|---|---|
| طلب: | اختبار خطوط الأنابيب غير المدمرة (NDT). | الكلمة الرئيسية: | جهاز التنقل عبر أنابيب الأشعة السينية |
| إبراز: | زاحف الأشعة السينية للأنابيب مع ضمان,زاحف الاختبارات غير الإتلافية HXPC-100B1,معدات فحص الأشعة السينية للأنابيب,Non-destructive testing crawler HXPC-100B1,Radiography inspection equipment for pipelines |
||

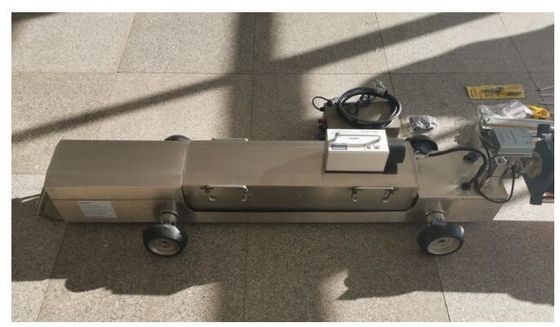

أجهزة الرسومات الإشعاعية للأنابيب HXPC-100B1
جهاز رصد الأنابيب بالأشعة السينية هو معدات رئيسية في مجال الاختبار غير المدمر (NDT) ، ويستخدم أساسًا للكشف عن العيوب مثل جودة لحام المحيط وتآكل أجسام خطوط الأنابيب.
الكائنات الرئيسية للكشف
·فحص لحام محيطي الأنابيب: يتم إجراء تعرض بانورامي بنسبة 100٪ لحام محيطي أنابيب الأنابيب للكشف عن العيوب مثل التسرب والإدراج في الخردة وعدم الاختراق.الشقوق، الخ هذا النوع من الكشف عادة ما يستخدم 360 درجة × 30 درجة شعاع الأشعة السينية لضمان تصوير الدوري لللحام.
·اكتشاف التآكل وسمك الجدار في جسم خط الأنابيب: يمكنه تحديد التآكل و التآكل و فقدان سمك الجدار في الجدار الداخلي للخط الأنابيببما في ذلك التآكل تحت طبقة العزل (CUI) من خط الأنابيب مع طبقة العزل، وعادة لا يتطلب إيقاف أو خلع طبقة العزل.
·شذوذات هيكلية داخلية: يتم العثور على انسدادات أو رواسب أو تشوهات أو أضرار ميكانيكية أخرى داخل خط الأنابيب.
صناعات التطبيق الرئيسية
·النفط والغاز: مجالات التطبيق الأساسية،تستخدم لمراقبة جودة اللحام الجديدة وإدارة سلامة خطوط الأنابيب الطويلة (مثل خط أنابيب الغاز الغربي الشرقي) وأنابيب جمع حقول النفط والغاز.
·المواد الكيميائية والطاقة: اكتشاف خطوط أنابيب العمليات التي تنقل وسائل إعلامًا تآكلية أو عالية درجة الحرارة وضغط عال، وكذلك خطوط أنابيب البخار ومياه التبريد في محطات توليد الطاقة،لمنع مخاطر التسرب.
·إمدادات المياه والبنية التحتية للبلديات: تستخدم للتفتيش على أنابيب إمدادات المياه الحضرية وتسخينها، وتحديد مكان الشقوق والصدأ والتلوث البيولوجي، وتجنب الحفر والصيانة.
|
نموذج الزحام |
HXPC-100B1X |
|
القطر الداخلي المطبق للأنابيب |
Φ400-1100 ملم |
|
المنحدر المثالي للتسلق في أنابيب التنظيف |
12 درجة |
|
طريقة التحكم |
تحديد الموقع المغناطيسي |
|
الجهد الخارجي |
150-250 كيلو فولت |
|
تيار الخروج |
3 mA |
|
وقت التعرض |
0-3 دقيقة |
|
دقة الموقع |
± 5 ملم |
|
سرعة السفر |
12 م/دقيقة |
|
تشغيل البطارية |
108V/7AH، 108V/12AH |
|
مسافة المشي دون التعرض |
2000 متر |
|
سمك الجدار المطبق |
≤ 34 ملم |
|
الطول الإجمالي للزاحف mm |
2100 ((جسم السيارة1100ملمحذف550ملم) |
|
وضع القيادة |
محرك واحد |
|
حجم النقطة المحورية |
2.0*20 |
|
زاوية إشعاع الأشعة السينية |
360 درجة*30 درجة |
|
درجة حرارة البيئة |
-20°C إلى +75°C |
|
درجة حرارة التخزين |
0°C إلى +60°C |
|
الرطوبة البيئية المطبقة |
≤85% |
|
وزن صندوق البطارية |
21 كجم,42 كجم |
|
وزن المولد |
13 كجم |
|
وزن التسلق |
30 كجم |
|
نصف قطر الدوران من الزاحف |
>7D |
|

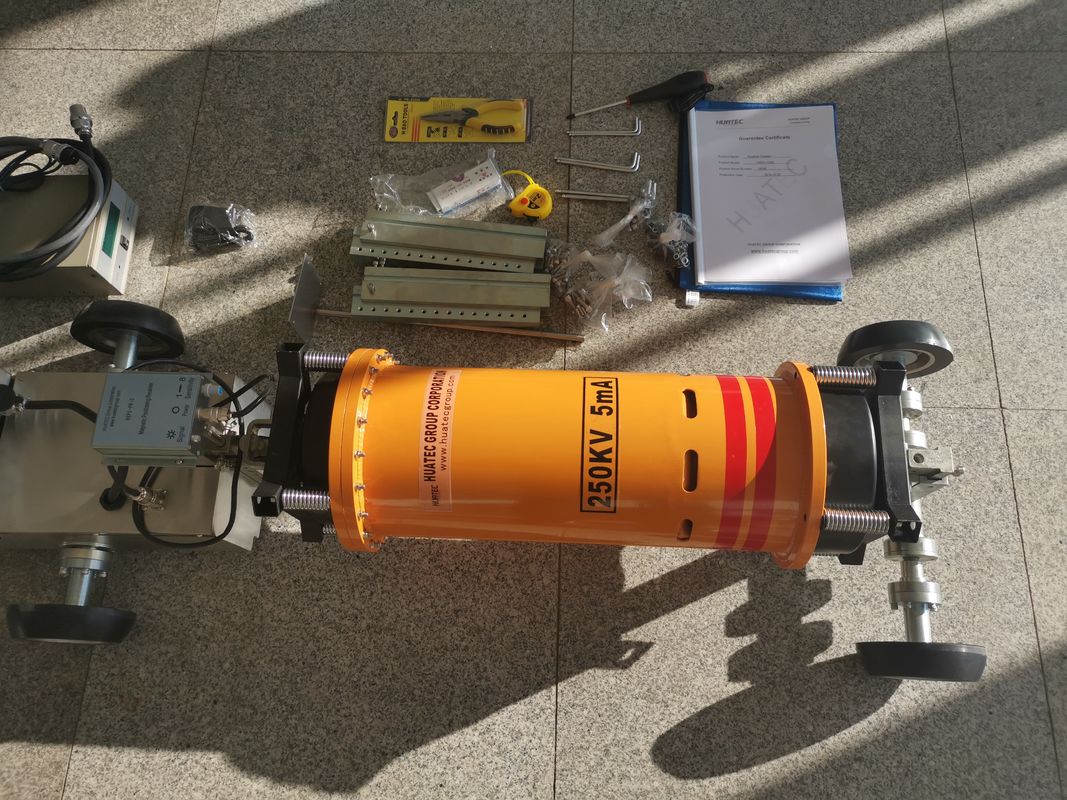

نوع المولد |
HUATEC XXGH-2505أأنبوب Amic |
·كلمات أساسية للمنتج
أجهزة رصد أنابيب الأشعة السينية، أجهزة رصد أنابيب الأشعة السينية، أجهزة رصد الأشعة السينية، أجهزة رصد RT
