تفاصيل المنتج:
|
| نطاق القياس: | 0.6 إلى 508 ملم (0.025 إلى 20.00 بوصة) | قرار القياس: | 0.01 أو 0.1mm ((0.001 أو 0.01in) |
|---|---|---|---|
| نطاق سرعة المواد: | 500-9999 م/ث،0.0179-0.3937 بوصة/ش | معدل تحديث القياس: | اختياري 4 هرتز، 8 هرتز، أو 16 هرتز في الثانية |
| عرض: | 2.4 بوصة شاشة TFT QVGA ((320×240) لون OLED مع نسبة التباين 1010:1 | ||
| إبراز: | مقياس سمك بالموجات فوق الصوتية المحمول,جهاز قياس سمك الطلاء,جهاز اختبار سمك بشاشة OLED,through-coating thickness measurement device,OLED display thickness tester |
||

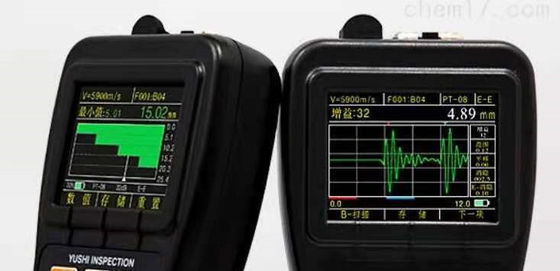

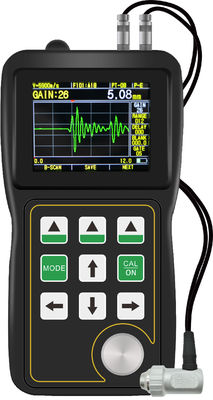

جهاز قياس سمك بالموجات فوق الصوتية TG-5100D عالي الدقة محمول A-SCAN و B-SCAN بشاشة OLED عبر الطلاء
يستخدم مقياس سمك الموجات فوق الصوتية هذا الذي طورته شركتنا وأنتجته شاشة OLED بالألوان الحقيقية، و A-SCAN و B SCAN في الوقت الفعلي المدمجين وقياس السمك عبر الطلاء، وتخزين بيانات بسعة كبيرة ووظائف أخرى، ويستخدم مبدأ القياس بالموجات فوق الصوتية، وهو أداة اختبار غير مدمرة محمولة صناعية عالية الدقة وعالية الدقة.
يمكن استخدام الأداة على نطاق واسع في التصنيع، وصناعة معالجة المعادن، والصناعة الكيميائية، وصناعة فحص السلع وغيرها من مجالات الاختبار. بالإضافة إلى مجموعة متنوعة من الألواح وأجزاء المعالجة المختلفة للقياس الدقيق، يمكن استخدامها أيضًا لمراقبة إنتاج الأنابيب وأوعية الضغط المختلفة في عملية الاستخدام، ومراقبة تآكلها بعد درجة التخفيف، وهي أدوات ضرورية لصناعة الاختبار غير المدمر.
وظيفة لقطة A-SCAN، والتي يمكن أن تساعد المستخدمين على التحكم بشكل أفضل في القياس وتجنب القياس الخاطئ الناجم عن عوامل المادة نفسها. عندما يكون هناك طلاء أو طبقة طلاء على سطح المادة قيد الاختبار، يمكن الحصول على السماكة الفعلية للركيزة لقطعة العمل دون طحن وتدمير الطلاء السطحي.
الميزات الوظيفية الرئيسية
1. قائمة تكوين معلمات بسيطة من مستوى واحد
2. مسح A في الوقت الفعلي. يمكن للمستخدم رؤية شكل موجة إشارة الموجات فوق الصوتية مباشرة على الشاشة، والتي تستخدم للتحقق من صحة قراءة السمك، وتحليل سبب المشكلة، ومساعدة المستخدم في إيجاد حل للمشكلة.
3. عندما يكون المسبار مقترنًا بقطعة العمل، يتم عرض قيمة السمك بخط أبيض.
4. إنذار السمك: يمكن تعيين حد السمك للإنذار، ويمكن تغيير لون قراءة السمك ديناميكيًا أثناء الإنذار.
5. وضع الحد الأقصى: التقاط القيم القصوى والدنيا في عملية القياس
6. وضع الفرق: الحصول على الفرق بين قيمة قياس السمك الحالية والسماكة الاسمية ونسبة قيمة الفرق والسماكة الاسمية
7. دعم وحدات السمك بالمليمتر والبوصة
8. وظيفة تخزين بيانات بسعة كبيرة: يمكن تخزين 100,000 قيمة سمك
9. يمكن اختراق الطلاء على سطح قطعة العمل، وقياس سمك الركيزة مباشرة
10. يمكن للمستخدم اختيار دقة القياس بالنظام المتري x. XX و X.X، وبالنظام البريطاني x. XX و X.X
11. واجهة متعددة اللغات اختيارية
12. وقت الاستعداد يصل إلى 35 ساعة
المعلمات الفنية
|
|
شاشة OLED ملونة TFT QVGA (320 × 240) مقاس 2.4 بوصة بنسبة تباين 1010: 1 |
| مبدأ العمل | طريقة نبضة/صدى/صدى بالموجات فوق الصوتية باستخدام مسبار بلوري مزدوج |
| نطاق القياس | 0.6 إلى 508 ملم (0.025 إلى 20.00 بوصة) |
| دقة القياس | 0.01 أو 0.1 ملم (0.001 أو 0.01 بوصة) |
|
|
مليمتر أو بوصة |
| وضع العرض | وضع قيمة السمك، وضع التقاط الحد الأدنى/الأقصى، وضع الفرق/الانخفاض |
| تصحيح مسار V | يقوم تصحيح مسار V التلقائي بتعويض عدم خطية المسبار المزدوج |
| معدل تحديث القياس | اختياري 4 هرتز، 8 هرتز، أو 16 هرتز في الثانية |
| نطاق سرعة المادة |
|
| لغة العمل | الصينية/الإنجليزية/الفرنسية (اختياري) |
| مجموعة الإنذار | إنذار الحد الأقصى/الأدنى، تغيير لون قراءة السمك ديناميكيًا عند الإنذار |
| مزود الطاقة | بطاريتان AA بقوة 1.5 فولت |
| وقت التشغيل | بطاريتان AA، أكثر من 35 ساعة خدمة |
| إيقاف تشغيل الجهاز | إيقاف تشغيل تلقائي اختياري بعد عدم إجراء أي عملية لمدة 5 أو 10 أو 20 دقيقة، أو إيقاف تشغيل يدوي |
|
|
-10 إلى +50 درجة مئوية، حتى 20 درجة مئوية مع متطلبات خاصة |
|
|
|
| مدة الصلاحية | تحتوي على بطارية 280 جرام |
|
|
12 شهرًا |
التسليم القياسي
الوحدة الرئيسية TG-5100D
مسبار مع كابل
حقيبة حمل
دليل التعليمات
شهادة المعايرة
ملحقات اختيارية
| مسبار عالي الحرارة | مسبار حديد الزهر |
| مسبار أنبوب ضيق | مسبار مصغر |
| كابل المسبار | كتلة خطوة |
| غلاف مطاطي |
مسبار بنطاق قياس
| المسبار الموصوف |
|
قطر منطقة التلامس |
نطاق القياس (في الفولاذ) |
درجة حرارة التلامس المسموح بها |
| مسبار حديد الزهر ZT12 |
|
|
|
|
| مسبار قياسي PT12 |
|
|
|
|
| مسبار قياسي PT08 |
|
|
|
|
| مسبار قياسي TC510 |
|
|
|
|
| مسبار أنبوب بلوري صغير PT06 |
|
|
|
|
| مسبار مصغر PT04 |
|
|
|
|
| مسبار عالي الحرارة |
|
|
|
أقل من 480 درجة مئوية |
