تفاصيل المنتج:
|
| نطاق القياس: | 0.6 إلى 508 ملم (0.025 إلى 20.00 بوصة) | قرار القياس: | 0.01 أو 0.1mm ((0.001 أو 0.01in) |
|---|---|---|---|
| نطاق سرعة المواد: | 500-9999 م/ث،0.0179-0.3937 بوصة/ش | معدل تحديث القياس: | اختياري 4 هرتز، 8 هرتز، أو 16 هرتز في الثانية |
| عرض: | 2.4 بوصة شاشة TFT QVGA ((320×240) لون OLED مع نسبة التباين 1010:1 | ||
| إبراز: | اختبار سمك الموجات فوق الصوتية الصناعية,أداة NDT مع A-SCAN B SCAN,اختبار سمك شاشة الألوان الحقيقية OLED,NDT instrument with A-SCAN B SCAN,OLED true color screen thickness tester |
||

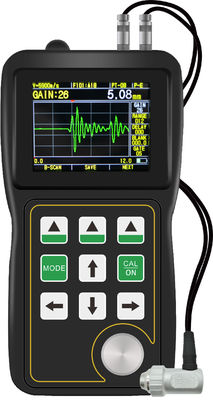

TG-5100D اختبار سمك الموجات فوق الصوتية الصناعية مع A-SCAN B SCAN في الوقت الحقيقي ، OLED True Color Screen High Accuracy NDT Instrument
هذا مقياس سمك بالموجات فوق الصوتية التي طورتها وإنتاجها شركتنا يستخدم شاشة ألوان حقيقية OLED، مدمجة في الوقت الحقيقي A-SCAN و B SCAN وقياس السماكة من خلال الطلاء،تخزين البيانات ذات القدرة الكبيرة ووظائف أخرى، ويستخدم مبدأ القياس بالموجات فوق الصوتية، هو أداة اختبار صناعية محمولة غير مدمرة عالية الدقة، عالية الدقة.
يمكن استخدام الجهاز على نطاق واسع في التصنيع وصناعة معالجة المعادن والصناعة الكيميائية وصناعة فحص السلع وغيرها من مجالات الاختبار.بالإضافة إلى مجموعة متنوعة من الألواح ومختلف أجزاء المعالجة للقياس الدقيق، يمكن أيضا أن تستخدم لمراقبة إنتاج أنابيب مختلفة وأوعية الضغط في عملية الاستخدام، ومراقبة تآكلها بعد درجة الرق،هي أدوات ضرورية لصناعة الاختبارات غير المدمرة.

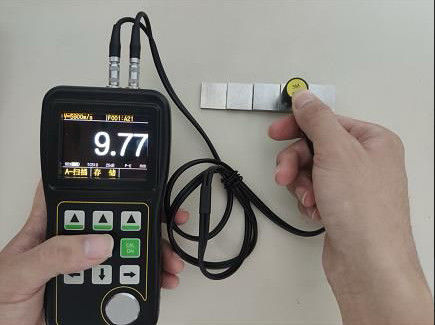

وظيفة A-SCAN لحظة ، والتي يمكن أن تساعد المستخدمين على التحكم بشكل أفضل في القياس وتجنب خطأ القياس الناجم عن عوامل المادة نفسها.عندما يكون هناك طبقة طلاء أو طبقة طلاء على سطح المادة قيد الاختبار، يمكن الحصول على السماكة الفعلية للقالب من قطعة العمل دون طحن وتدمير الطلاء السطحي.
الخصائص الوظيفية الرئيسية
1قائمة تكوين المعلمات البسيطة
2. في الوقت الحقيقي A- المسح. يمكن للمستخدم أن نرى شكل موجة إشارة الموجات فوق الصوتية مباشرة على الشاشة، والتي تستخدم للتحقق من القراءة سمك هو الصحيح، وتحليل سبب المشكلة،ومساعدة المستخدم على إيجاد حل للمشكلة.
3عندما يتم ربط المسبار مع قطعة العمل، يتم عرض قيمة السماكة في الخط الأبيض.
4إنذار السماكة: يمكن تعيين حد سمك الإنذار ، ويمكن تغيير لون قراءة السماكة بشكل ديناميكي أثناء الإنذار.
5وضع أقصى: التقاط القيم القصوى والحد الأدنى في عملية القياس
6وضع الفرق: الحصول على الفرق بين قيمة قياس السماكة الحالية والسمك الاسمي ونسبة مئوية من قيمة الفرق والسمك الاسمي
7دعم وحدات سمك المليمتر والبوصة
8وظيفة تخزين البيانات ذات القدرة الكبيرة: يمكنها تخزين 100000 قيمة سمك
9يمكن اختراق الطلاء على سطح قطعة العمل، وقياس مباشرة سمك الركيزة
10يمكن للمستخدم اختيار دقة القياس في النظام المتري x. XX و X.X، وفي النظام البريطاني x. XX و X.X
11. واجهة متعددة اللغات اختيارية
12وقت الاستعداد حتى 35 ساعة
المعلمات التقنية
|
|
2.4 بوصة TFT QVGA ((320 × 240) شاشة OLED ملونة بنسبة تباين 1010:1 |
| مبدأ العمل | طريقة النبضات بالموجات فوق الصوتية / الصدى / الصدى باستخدام مسبار كريستال مزدوج |
| نطاق القياس | 0.6 إلى 508 ملم (0.025 إلى 20.00 بوصة) |
| دقة القياس | 0.01 أو 0.1mm ((0.001 أو 0.01in) |
|
|
مليمتر أو بوصة |
| وضع العرض | وضع قيمة السُمك، وضع التقاط الحد الأدنى/الحد الأقصى، وضع الفرق/الحد |
| تصحيح مسار V | تصحيح مسار V التلقائي يعوض عن عدم خطية المسبار التوأم |
| معدل تحديث القياس | اختياري 4HZ، 8HZ، أو 16HZ في الثانية |
| نطاق سرعة المادة |
|
| لغة العمل | الصينية / الإنجليزية / الفرنسية (اختياري) |
| جهاز الإنذار | إنذار أقصى سرعة، تغيير ديناميكي في سمك القراءة اللون عند إنذار |
| إمدادات الطاقة | بطاريتان من الـ 1.5 فولت |
| وقت التشغيل | بطاريتان AA، أكثر من 35 ساعة من الخدمة |
| الجهاز لإيقافه | اختياري إيقاف التشغيل التلقائي بعد عدم تنفيذ أي عملية لمدة 5 أو 10 أو 20 دقيقة أو إيقاف التشغيل يدويًا |
|
|
-10 إلى +50 درجة مئوية، حتى 20 درجة مئوية مع متطلبات خاصة |
|
|
|
| مدة الصلاحية | تحتوي على بطارية 280g |
|
|
12 شهراً |
التسليم القياسي
الوحدة الرئيسية TG-5100D
المسبار مع الكابل
حقيبة حمل
إرشادات استخدام
شهادة المعايرة
الملحقات الاختيارية
| مسبار درجة حرارة عالية | مسبار الحديد الزهري |
| مسبار الأنابيب الضيقة | مسبار مصغر |
| كابل المسبار | كتلة خطوة |
| غطاء مطاطي |
المسبار مع نطاق القياس
| المسبار الموصوف |
|
منطقة الاتصال قطر |
نطاق القياس (في الفولاذ) |
الحرارة المسموح بها |
| مسبار الحديد الزهر ZT12 |
|
|
|
|
| المسبار القياسي PT12 |
|
|
|
|
| المسبار القياسي PT08 |
|
|
|
|
| المسبار القياسي TC510 |
|
|
|
|
| مسبار الأنابيب الكريستالية الصغيرة PT06 |
|
|
|
|
| مسبار مصغر PT04 |
|
|
|
|
| مسبار درجة حرارة عالية |
|
|
|
أقل من 480 درجة مئوية |
