تفاصيل المنتج:
|
| اسم: | كتلة المعايرة | معيار: | ISO2400-1972E |
|---|---|---|---|
| يستخدم: | معايرة للكشف عن الخلل بالموجات فوق الصوتية | الكلمات الرئيسية: | كتلة المعايرة IIW V1 |
| إبراز: | كتلة معايرة IIW V1 لـ NDT,كتلة الاختبار بالموجات فوق الصوتية IIW V1,كتلة المعايرة للاختبار غير المدمر,IIW V1 ultrasonic test block,calibration block for non-destructive testing |
||

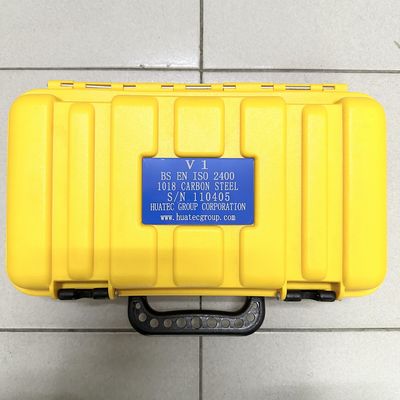

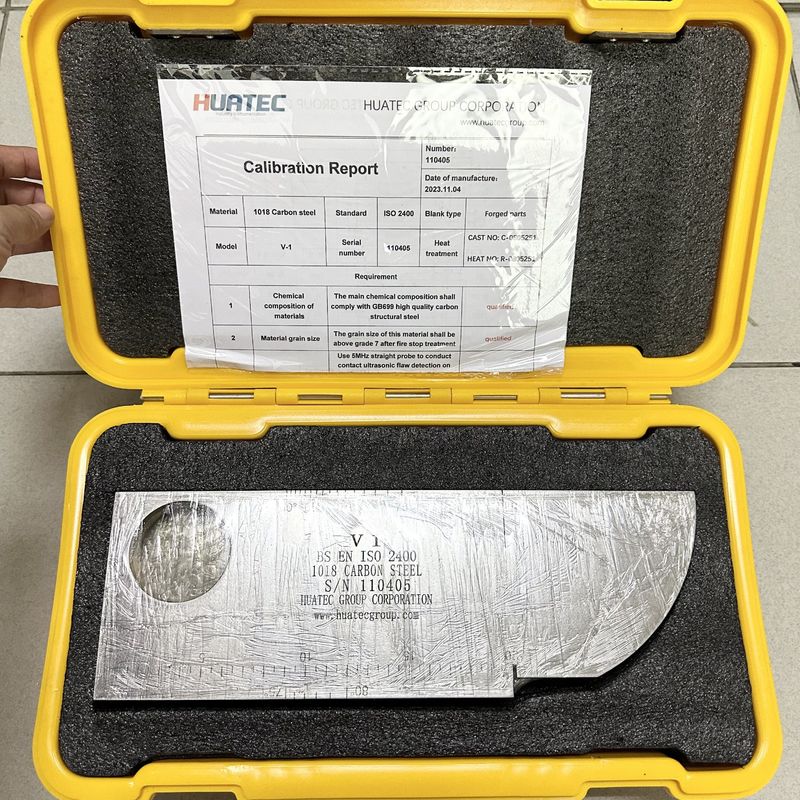

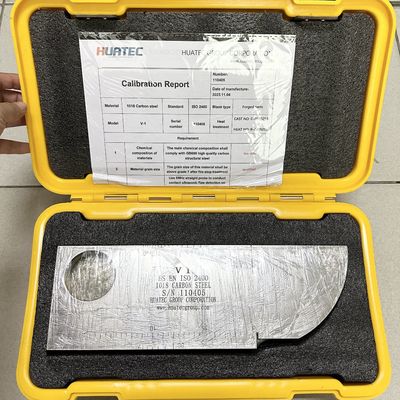

كتلة معايرة IIW V1
المعيار: ISO2400-1972E
يطلق على كتلة اختبار IIW (كتلة اختبار V-1) أيضًا كتلة اختبار هولندية.إنها كتلة اختبار قياسية دولية تمت الموافقة عليها من قبل معهد اللحام الدولي (IIW) وتوصي بها المنظمة الدولية للمعايير (ISO)الشكل والحجم في الشكل 1-1:
نقاط الاستخدام الرئيسية:
(1) يمكن قياس النطاق الديناميكي والخطية الأفقية ونطاق اكتشاف الموجات الطولية لجهاز الكشف عن العيوب باستخدام كتلة اختبار سمكها 25 ملم.
(2) تم استخدام القوس 50 و 1.5 خلال الثقب لتحديد هامش الحساسية من زاوية انكسار المسبار المنحني ومسبار موجة طولية مستقيمة.من الممكن أيضا أن تقدير تقريبا حجم المنطقة العمياء من المسبار المستقيم وقدرة اختراق أداة القياس جنبا إلى جنب مع المسبار.
(3) يتم قياس نقطة الاصطدام والمنطقة العمياء للمسبار الميل باستخدام سطح قوس R100mm ، ويمكن تصحيح نسبة محور الوقت ونقطة الصفر.
(4) يمكن قياس الدقة الطولية للمسبار المستقيم بمسطح الشق 85mm و 91mm و 100mm.
(5) استخدم حافة الزاوية اليمنى من كتلة الاختبار لقياس زاوية انحراف شعاع الصوت للمسبار الميل.
المواصفات:
|
نوع الكتلة |
المعيار |
المواصفات |
المواد |
|
النوع الأول من IIW |
ISO2400-1972E |
متري |
1018 الفولاذ |
|
304/316 الفولاذ المقاوم للصدأ |
|||
|
7075-T6 الألومنيوم |
|||
|
الفولاذ المقاوم للصدأ المزدوج 2205 |
الوصف:
تستخدم لمعايرة محولات القطع والطولية ، والتحقق من نقطة خروج إيقاع القطع وزاوية الانكسار. يمكن أيضًا استخدامها للقرار والحساسية
التحقق
