تفاصيل المنتج:
|
| اسم: | كتلة المعايرة IIW V2 | يستخدم: | صناعة كاشف الخلل بالموجات فوق الصوتية المعايرة |
|---|---|---|---|
| طلب: | اختبار NDT الصناعي | الكلمات الرئيسية: | كتلة المعايرة IIW V2 |
| إبراز: | كتلة معايرة IIW V2 للاختبار غير الإتلافي,كتلة معايرة للاختبار بالموجات فوق الصوتية,كتلة اختبار قياسية IIW V2,calibration block for ultrasonic testing,IIW V2 standard test block |
||

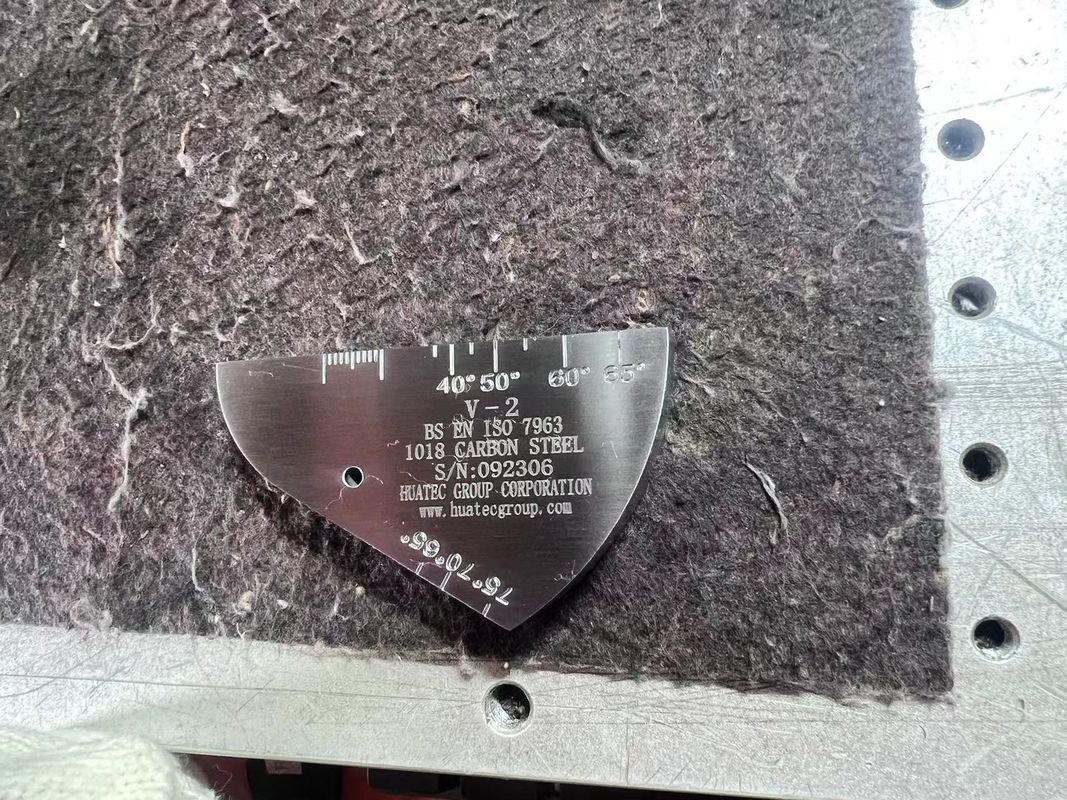

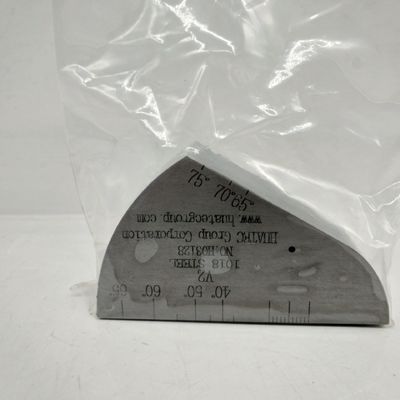

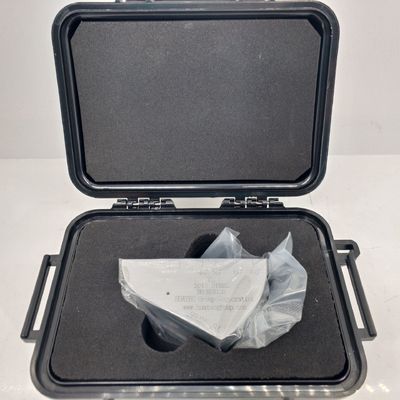

كتلة معايرة IIW V2
كتلة الاختبار IIW2 (كتلة الاختبار V-2) هي كتلة الاختبار القياسية المعتمدة من قبل جمعية اللحام الدولية. V-2 (DIN54122) مقارنة مع كتلة الاختبار IIW ،كتلة الاختبار V-2 لديها مزايا الوزن الخفيف وسهلة النقل، مناسبة بشكل خاص للاستخدام الميداني. انظر الشكل 1-2.
نقاط الاستخدام الرئيسية:
(1) تم قياس نقطة الحادث و هامش الحساسية للمسبار الميل باستخدام سطح انعكاس قوس بقطر R50mm.
(2) باستخدام سطح الانعكاس من فتحة 5 ممرات ، فإن نطاق انكسار مسبار الانحناء هو 45 ° - 65 ° و 65 ° - 75 ° ، على التوالي.
(3) يمكن قياس خطية الكشف الأفقي والعمودي للكشف عن العيوب باستخدام انعكاسات موجة p متعددة للجزء السفلي بسماكة 12.5 ملم.
(4) يتم استخدام سطحين قوسين، R25 و R50، لتصحيح محور الوقت ونقطة الصفر.
الوصف
12كتلة معايرة صغيرة سمكها 5 ملم للتحقق في الموقع من مؤشر مسبار موجة القطع المصغرة ، وقاعدة الوقت ، زاوية الشعاع والكسب
المواصفات
|
نوع الكتلة |
المعيار |
المواصفات |
المواد |
|
V2 |
BS 2704 |
متري |
1018 الفولاذ |
|
304/316 الفولاذ المقاوم للصدأ |
|||
|
7075-T6 الألومنيوم |
|||
|
الفولاذ المقاوم للصدأ المزدوج 2205 |
|||
|
*تتوفر كتلة معايرة مخصصة، مثل سبيكة الكروم والنيكل والألومنيوم والحديد الزهري، والسبيكة الحارقة، إلخ. |
|||
تقرير الاختبار
تضمن HUATEC بشدة جودة المنتج، وتعد بتقديم تقرير اختبار مناسب لكل كتلة اختبار مباعة، والذي يسجل مواصفات كتلة الاختبار والمواد ومعايير الاختبار.إذا كان لديك متطلبات خاصة لتقرير الاختبار، رجاءً اتصل بنا
