تفاصيل المنتج:
|
| اسم: | MTU-3 MPI نوع الكتلة المرجعية 1 | طلب: | كتلة مرجعية MPI الفلورسنت |
|---|---|---|---|
| الكلمات الرئيسية: | MTU-3 MPI نوع الكتلة المرجعية 1 | يستخدم: | كتلة التحقق من تعليق الجسيمات المغناطيسية |
| إبراز: | كتلة مرجعية MPI النوع 1,كتلة معايرة الاختبارات غير الإتلافية,كتلة الاختبار القياسية MTU-3 MPI,Non-destructive testing calibration block,MTU-3 MPI standard test block |
||

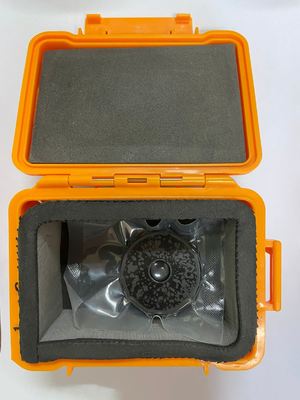

MTU-3 MPI نوع الكتلة المرجعية 1
EN ISO 9934-2:2002
MTU-3 MPI نوع الكتلة المرجعية 1(المعروف أيضًا باسم كتلة اختبار MTU رقم 3) هو كتلة قياس حساسية الرطوبة القياسية للفحص المغناطيسي للجسيمات (MPI) ،تستخدم للتحقق من قدرة الكشف وحالة النظام للمعلقات المغناطيسية / المساحيقإنها أداة مراقبة الجودة الأساسية للاختبار غير المدمر (NDT).
الوظائف الأساسية
التحقق من الحساسية: التحقق من القدرة على عرض العيوب من مسحوق مغناطيسي / تعليق مغناطيسي، وتحديد ما إذا كانت الحساسية قد انخفضت بسبب الشيخوخة أو التلوث.
مراقبة جودة النظام: التحقق اليومي / المنتظم من معدات MPI ، وتركيز التعليق المغناطيسي ، وظروف الإضاءة (UV / الضوء الأبيض) لضمان الامتثال.

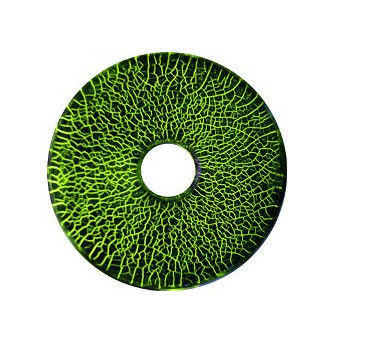

مقارنة مقارنة: يأتي مع صورة مرجعية قياسية ، والتي تقارن بين عرض الشق المقاس مع مقارنة لتحديد ما إذا كان النظام مؤهل.
تقييم المواد الاستهلاكية: مقارنة أداء الاختبار للعلامات التجارية المختلفة / مجموعات من مسحوق المغناطيسي والتعليقات المغناطيسية الجديدة والقديمة.
استخدام وتحليل وظيفي للكتلة المرجعية MTU-3 MPI من النوع 1
|
1التحقق من تأثير المغناطيسية (اتجاه ومدى المجال المغناطيسي) |
عادة ما يتم تصنيع كتلة اختبار MTU-3 من مواد ذات قابلية عالية للدخول المغناطيسية. عندما يتم وضع كتلة الاختبار على سطح قطعة العمل المختبرة ومغناطيسها مع قطعة العمل، يحدد المشغل اتجاه المجال المغناطيسي على سطح القطعة المعدة من خلال مراقبة اتجاهات العيوب التي تظهر آثار مغناطيسية.إذا كانت الشقوق الشعاعية فقط مرئية، يشير إلى أن المجال المغناطيسي محيطي؛ إذا تم عرض الشقوق المركزية فقط، فإنه يشير إلى أن المجال المغناطيسي شعاعي. |
|
2تقييم الحساسية الشاملة للنظام |
العيوب الاصطناعية على كتلة الاختبار خفية جدا ويمكن فقط أن تظهر بوضوح عندما يكون نظام الكشف بأكمله (قيمة التيار، طريقة المغناطيسية، تركيز التعليق المغناطيسي،النظافة، ظروف الإضاءة، الخ) في حالة جيدة. |
|
3التحقق اليومي من الأداء |
·قبل بدء أعمال الاختبار كل يوم، أو بعد استبدال عملية الاختبار والمعدات،استخدام وحدات اختبار MTU-3 للتعديل السريع هو خطوة مهمة في مراقبة الجودة لضمان موثوقية نتائج الاختبارهذا يلبي المتطلبات التنظيمية للصناعات ذات المعايير العالية مثل الطيران والفضاء والطاقة النووية ومعدات الضغط. |
|
4. مقارنة أداء مختلف التعليقات المغناطيسية |
·باستخدام نفس كتلة الاختبار MTU-3 و نفس مواصفات المغناطيسيةيمكن مقارنة أداء المعلقات المغناطيسية (بما في ذلك المضيئة وغير المضيئة) من دفعات أو موردين مختلفينسوف يؤدي تعليق مغناطيسي أفضل الأداء إلى عرض عيوب أكثر وضوحًا وتباين أعلى على كتلة الاختبار. |
خلال عملية اختبار الجسيمات المغناطيسيةتتحقق كتلة الاختبار MTU-3 من النوع I بسرعة وبشكل بديهي وتؤكد ما إذا كانت الحساسية الشاملة لنظام الاختبار بأكمله (بما في ذلك المعدات)، طريقة المغناطيسية، أداء التعليق المغناطيسي، وعملية التشغيل) تلبي المعايير المطلوبة، وتعرض اتجاه المجال المغناطيسي على سطح القطعة.
إن كتلة مرجعية MTU-3 MPI من النوع 1 هي أداة رئيسية لضمان موثوقية ومتسقية ومتتبعية نتائج اختبار الجسيمات المغناطيسية.
MTU-3 MPI نوع الكتلة المرجعية 1
