تفاصيل المنتج:
|
| اسم: | نوع الكتلة المرجعية 1 EN ISO 9934-2 | طلب: | كتلة مرجعية MPI الفلورسنت |
|---|---|---|---|
| الكلمات الرئيسية: | نوع الكتلة المرجعية 1 EN ISO 9934-2 | يستخدم: | كتلة MTU لفحص المسحوق المغناطيسي |
| إبراز: | وحدات مرجعية EN ISO 9934-2,كتلة اختبار الجسيمات المغناطيسية من النوع 1,كتلة معايرة الاختبارات غير الإتلافية,Type 1 magnetic particle testing block,Non-destructive testing calibration block |
||

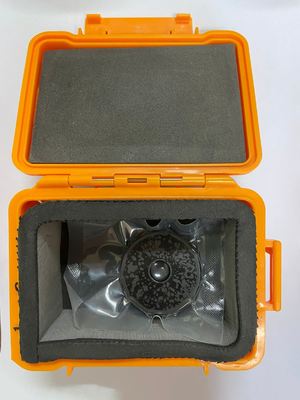

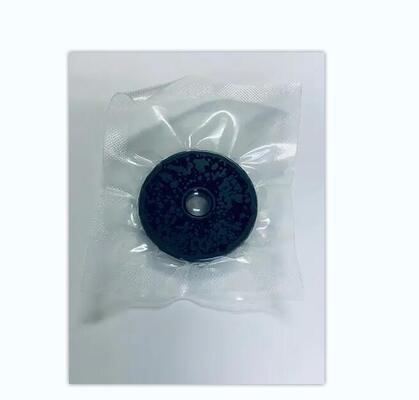

كتلة مرجعية من النوع 1 EN ISO 9934-2
EN ISO 9934-2:2002
كتلة مرجعية من النوع 1 EN ISO 9934-2 (المعروفة أيضًا باسم كتلة اختبار MTU رقم 3) هي كتلة معايرة حساسية رطبة للفحص بالجسيمات المغناطيسية (MPI)، تُستخدم للتحقق من قدرة الكشف وحالة النظام للمعلقات/المساحيق المغناطيسية. إنها أداة مراقبة الجودة الأساسية للاختبارات غير الإتلافية (NDT).
الوظائف الأساسية
التحقق من الحساسية: التحقق من قدرة عرض العيوب للمسحوق المغناطيسي/المعلق المغناطيسي، وتحديد ما إذا كانت الحساسية قد انخفضت بسبب التقادم أو التلوث.
مراقبة جودة النظام: التحقق اليومي/المنتظم لمعدات MPI، وتركيز المعلق المغناطيسي، وظروف الإضاءة (الأشعة فوق البنفسجية/الضوء الأبيض) لضمان الامتثال.

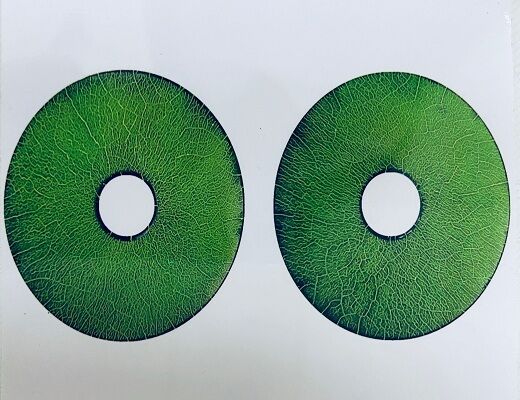

مقارنة المعايير: تأتي مع صورة مرجعية قياسية، تقارن عرض الشق المقاس بالمعيار لتحديد ما إذا كان النظام مؤهلاً.
تقييم المواد الاستهلاكية: مقارنة أداء الاختبار لعلامات تجارية/دفعات مختلفة من المساحيق المغناطيسية والمعلقات المغناطيسية الجديدة والقديمة.
تحليل استخدام ووظائف كتلة مرجعية من النوع 1 EN ISO 9934-2
|
1. التحقق من تأثير المغنطة (اتجاه وشدة المجال المغناطيسي) |
عادة ما تُصنع كتل اختبار MTU-3 من مواد ذات نفاذية مغناطيسية عالية. عند وضع كتلة الاختبار على سطح قطعة العمل المفحوصة ومغنطتها مع قطعة العمل، يحدد المشغل اتجاه المجال المغناطيسي على سطح قطعة العمل من خلال ملاحظة الاتجاهات التي تعرض فيها العيوب آثارًا مغناطيسية. على سبيل المثال، إذا كانت الشقوق الشعاعية فقط مرئية، فهذا يشير إلى أن المجال المغناطيسي دائري؛ إذا كانت الشقوق المتمركزة فقط معروضة، فهذا يشير إلى أن المجال المغناطيسي شعاعي. |
|
2. تقييم الحساسية الشاملة للنظام |
العيوب الاصطناعية على كتلة الاختبار دقيقة للغاية ولا يمكن عرضها بوضوح إلا عندما يكون نظام الكشف بأكمله (قيمة التيار، طريقة المغنطة، تركيز المعلق المغناطيسي، النظافة، ظروف الإضاءة، إلخ) في حالة جيدة. |
|
3. التحقق اليومي من الأداء |
·قبل بدء أعمال الاختبار كل يوم، أو بعد استبدال عملية ومعدات الاختبار، يُعد استخدام كتل اختبار MTU-3 لمعايرة سريعة خطوة مهمة لمراقبة الجودة لضمان موثوقية نتائج الاختبار. يلبي هذا المتطلبات التنظيمية للصناعات عالية المعايير مثل الطيران، والطاقة النووية، ومعدات الضغط. |
|
4. مقارنة أداء المعلقات المغناطيسية المختلفة |
·باستخدام نفس كتلة اختبار MTU-3 ومواصفات المغنطة نفسها، يمكن مقارنة أداء المعلقات المغناطيسية (بما في ذلك الفلورية وغير الفلورية) من دفعات أو موردين مختلفين. سيؤدي المعلق المغناطيسي ذو الأداء الأفضل إلى عرض عيوب أوضح وتباين أعلى على كتلة الاختبار. |
خلال عملية الاختبار بالجسيمات المغناطيسية، تتحقق كتلة اختبار MTU-3 من النوع الأول وتؤكد بسرعة وبشكل بديهي ما إذا كانت الحساسية الشاملة لنظام الاختبار بأكمله (بما في ذلك المعدات، وطريقة المغنطة، وأداء المعلق المغناطيسي، وعملية التشغيل) تلبي المعايير المطلوبة، وتعرض اتجاه المجال المغناطيسي على سطح قطعة العمل.
تُعد كتلة مرجعية من النوع 1 EN ISO 9934-2 أداة رئيسية لضمان موثوقية واتساق وقابلية تتبع نتائج الاختبار بالجسيمات المغناطيسية.
كتلة مرجعية من النوع 1 EN ISO 9934-2
