تفاصيل المنتج:
|
| اسم: | كتلة اختبار الجسيمات المغناطيسية MTU-3 | طلب: | كتلة مرجعية MPI الفلورسنت |
|---|---|---|---|
| الكلمات الرئيسية: | كتلة اختبار الجسيمات المغناطيسية MTU-3 | يستخدم: | كتلة التحقق من تعليق الجسيمات المغناطيسية |
| إبراز: | كتلة مرجعية للفحص الجسيمات المغناطيسية من النوع 1,كتلة مرجعية للفحص بالجسيمات المغناطيسية,معيار مرجعي للاختبار غير الإتلافي,magnetic particle inspection block,NDT testing reference standard |
||

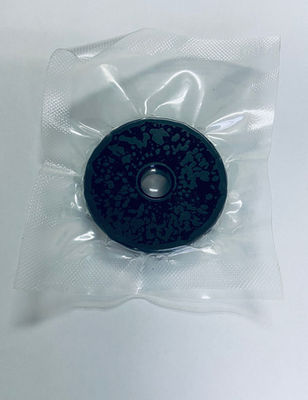

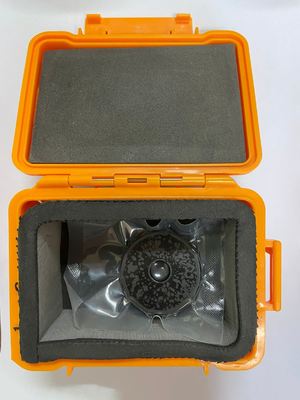

كتلة مرجعية من النوع 1 للفحص بالجسيمات المغناطيسية
EN ISO 9934-2:2002
كتلة مرجعية من النوع 1 للفحص بالجسيمات المغناطيسية(المعروفة أيضًا باسم كتلة اختبار MTU رقم 3) هي كتلة معايرة للحساسية الرطبة للفحص بالجسيمات المغناطيسية (MPI)، تُستخدم للتحقق من قدرة الكشف وحالة نظام المعلقات/المساحيق المغناطيسية. إنها الأداة الأساسية لمراقبة الجودة للاختبارات غير الإتلافية (NDT).
الوظيفة الأساسية
التحقق من الحساسية: التحقق من قدرة عرض العيوب للمسحوق المغناطيسي/المعلق المغناطيسي، وتحديد ما إذا كانت الحساسية قد انخفضت بسبب التقادم أو التلوث.
مراقبة جودة النظام: التحقق اليومي/المنتظم لمعدات الفحص بالجسيمات المغناطيسية، وتركيز المعلق المغناطيسي، وظروف الإضاءة (الأشعة فوق البنفسجية/الضوء الأبيض) لضمان الامتثال.
مقارنة المعيار: تأتي مع صورة مرجعية قياسية، تقارن عرض الشق المقاس بالمعيار لتحديد ما إذا كان النظام مؤهلاً.
تقييم المواد الاستهلاكية: مقارنة أداء الاختبار لعلامات تجارية/دفعات مختلفة من المساحيق المغناطيسية والمعلقات المغناطيسية الجديدة والقديمة.
تحليل استخدام ووظائف كتلة مرجعية من النوع 1 للفحص بالجسيمات المغناطيسية
|
1. التحقق من تأثير المغنطة (اتجاه وشدة المجال المغناطيسي) |
عادةً ما تُصنع كتل مرجعية من النوع 1 للفحص بالجسيمات المغناطيسية من مواد ذات نفاذية مغناطيسية عالية. عند وضع كتلة الاختبار على سطح قطعة العمل المفحوصة ومغنطتها مع قطعة العمل، يحدد المشغل اتجاه المجال المغناطيسي على سطح قطعة العمل من خلال ملاحظة الاتجاهات التي تعرض فيها العيوب آثارًا مغناطيسية. على سبيل المثال، إذا كانت الشقوق الشعاعية فقط مرئية، فهذا يشير إلى أن المجال المغناطيسي دائري؛ إذا كانت الشقوق المتمركزة فقط معروضة، فهذا يشير إلى أن المجال المغناطيسي شعاعي. |
|
2. تقييم الحساسية الشاملة للنظام |
العيوب الاصطناعية على كتلة الاختبار دقيقة للغاية ولا يمكن عرضها بوضوح إلا عندما يكون نظام الكشف بأكمله (قيمة التيار، طريقة المغنطة، تركيز المعلق المغناطيسي، النظافة، ظروف الإضاءة، إلخ) في حالة جيدة. |
|
3. التحقق اليومي من الأداء |
•قبل بدء أعمال الاختبار كل يوم، أو بعد استبدال عملية ومعدات الاختبار، يعد استخدام كتل اختبار MTU-3 لمعايرة سريعة خطوة مهمة لمراقبة الجودة لضمان موثوقية نتائج الاختبار. يلبي هذا المتطلبات التنظيمية للصناعات عالية المعايير مثل الطيران، والطاقة النووية، ومعدات الضغط. |
|
4. مقارنة أداء المعلقات المغناطيسية المختلفة |
•باستخدام نفس كتلة اختبار MTU-3 ونفس مواصفات المغنطة، يمكن مقارنة أداء المعلقات المغناطيسية (بما في ذلك الفلورية وغير الفلورية) من دفعات أو موردين مختلفين. سيؤدي المعلق المغناطيسي ذو الأداء الأفضل إلى عرض عيوب أوضح وتباين أعلى على كتلة الاختبار. |
أثناء عملية اختبار الجسيمات المغناطيسية، تتحقق كتلة الاختبار من النوع الأول MTU-3 وتؤكد بسرعة وبشكل بديهي ما إذا كانت الحساسية الشاملة لنظام الاختبار بأكمله (بما في ذلك المعدات، وطريقة المغنطة، وأداء المعلق المغناطيسي، وعملية التشغيل) تلبي المعايير المطلوبة، وتعرض اتجاه المجال المغناطيسي على سطح قطعة العمل.
تعد كتلة مرجعية من النوع 1 للفحص بالجسيمات المغناطيسية أداة رئيسية لضمان موثوقية واتساق وقابلية تتبع نتائج اختبار الجسيمات المغناطيسية.
كتلة اختبار الجسيمات المغناطيسية MTU-3
