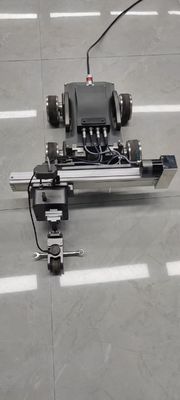

TG-M70 الزحام المغناطيسي ذو العجلتين للكشف عن تآكل خطوط الأنابيب والسفن

وحدة الزحف المغناطيسية ذات العجلتين TG-M70 للكشف عن تآكل الأنابيب والأوعية

1. التكوين

2. مقدمة موجزةلا يحتاج هذا النظام إلى سقالات، ولا يحتاج إلى تلميع طبقة مانعة للتآكل، وبدون أي عامل اقتران. يمكنه تحقيق الكشف السريع عن تآكل جدار الارتفاع العالي من خلال نظام التحكم عن بعد.

.باستخدام عجلة مغناطيسية عالية القوة من الأرض النادرة، حتى في حالة انقطاع التيار الكهربائي غير المتوقع، لن تسقط من السطح الذي تم اكتشافه. يمكنها القيام بحركات أفقية ورأسية ومقلوبة متعددة المواقف على سطح المكونات المغناطيسية الحديدية.تركيب مسبار الموجات فوق الصوتية الكهرومغناطيسية لقياس السماكة للفحص السريع وتحديد مواقع تآكل الجدار.

• مسح دقيق للمنطقة لاختبار تآكل السماكة.
• مطابقة عرض المسح A والمسح B.
• مجهزة بكاميرا فيديو، يمكنها مراقبة حالة الفيديو للسطح الذي تم فحصه في الوقت المناسب.
• نظام التحكم عن بعد للتحكم في اتجاه المسح، ويمكن ضبط اتجاه المسح مسبقًا.
• خصائص وحدة الزحف المغناطيسية ذات العجلتين
• وحدة الزحف المغناطيسية ذات العجلتين هي أداة متقدمة يمكنها حمل مجموعة متنوعة من معدات الاختبار غير المدمرة. في الوقت الحالي، تراكمت لديها عدد كبير من تجارب التسوية في الموقع في العديد من المجالات مثل البتروكيماويات، وفحص الأوعية الخاصة، والطاقة الكهربائية. يمكنها حمل الموجات فوق الصوتية الكهرومغناطيسية في قاع الأنبوب، أو المرفق، أو الوصلات الثلاثية، والمناطق الأخرى التي يكون فيها التآكل والتآكل أكثر خطورة لإجراء الفحص أو قياس السماكة بالمسح B، ويطلق عليها في مجال الصناعة خبراء الكشف عن تآكل الأنابيب.

3. تتميز وحدة الزحف المغناطيسية ذات العجلتين بالخصائص التالية: هيكل مدمج، مرونة عالية، شفط مغناطيسي، دقة تحكم عالية، تقنية كشف متقدمة، كشف فيديو متوافق، وآلية رفع مسبار فريدة. للكشف التلقائي عن تآكل الأنابيب والحاويات والألواح.

1) هيكل مدمج ومرونة عالية

يسمح التصميم المدمج والرائع بإجراء الكشف عن التآكل بسهولة لأنواع مختلفة من الأنابيب والأوعية المغناطيسية الحديدية. تبلغ أبعاد العجلات المغناطيسية 350 مم (طول) × 140 مم (عرض) × 130 مم (ارتفاع) ويزن أقل من 5.5 كجم. الهيكل الفريد ذو العجلتين يجعل من الممكن المشي بحرية على الأنابيب بحد أدنى 100 مم. الحد الأدنى لنصف قطر الدوران هو 400 مم ويمكن المرور بسهولة عبر المرفق بنصف قطر انحناء أدنى يبلغ 100 مم. لذلك، تم توسيع نطاق حركة ومسح الزحف المغناطيسي ذي العجلتين بشكل كبير.

2) شفط مغناطيسي فائق

من حيث التصميم، تستخدم مغناطيسات أرضية نادرة مغناطيسات دائمة عالية القوة في جولتين من التسلق المغناطيسي. حتى في حالة انقطاع التيار الكهربائي العرضي، لا يوجد خطر سقوط جسم المركبة من السطح الذي تم اكتشافه. لذلك، يمكن لوحدة الزحف المغناطيسية ذات العجلتين إجراء مسح أفقي ورأسي ومقلوب بأمان. الحد الأقصى للحمل الرأسي لوحدة الزحف المغناطيسية ذات العجلتين هو 5 كجم، مما يعني أنها لن تؤثر على أي حركة رأسية عند سحب وزن 5 كجم.

3) دقة تحكم عالية

تبلغ سرعة وحدة الزحف المغناطيسية ذات العجلتين 0-6 متر/دقيقة ويمكنها التقدم بسرعة ثابتة، من خلال المشفر الدقيق يمكن تحقيق وظيفة ضبط فجوة الكشف، ويمكن تحقيق احتياجات الكشف للمستخدم بشكل أفضل. على سبيل المثال، يحتاج العميل إلى إجراء عملية كشف فجوة كل 50 مم عند نقطة في الجزء الخلفي من المرفق: يمكن برمجة وحدة التحكم، ويمكن تشغيل وحدة الزحف المغناطيسي ذات العجلتين وفحصها كل 50 مم. تحسين كفاءة ودقة الكشف.

4) تقنية كشف متقدمة

تقليديًا، يتم استخدام الموجات فوق الصوتية الكهرضغطية في قياس السماكة التقليدي، ويجلب صعوبة وقوة معينة لموظفي الفحص في العديد من المجالات من حيث عملية الكشف الخاصة بهم. طريقة الفحص اليدوي لمقياس السماكة بالموجات فوق الصوتية الكهرضغطية لها العيوب التالية: (1) تحتاج طبقة الطلاء أو طبقة الأكسيد على سطح قطعة العمل إلى التلميع، ويحتاج السطح إلى الاستعادة بعد اكتمال الاختبار. الكفاءة منخفضة للغاية؛ (2) يجب طلاء الموجات فوق الصوتية التقليدية بعامل اقتران، وهو أمر قاسٍ جدًا في ظروف الموقع. (3) عند العمل في موقع مرتفع، يجب بناء منصة ثابتة، وهو أمر مكلف ويستغرق وقتًا طويلاً؛ (4) من الصعب إجراء اختبار أثناء الخدمة في درجات حرارة عالية.

باستخدام نظام الكشف عن تآكل جدار الموجات فوق الصوتية الكهرومغناطيسية المتقدم (الموجات فوق الصوتية الكهرومغناطيسية) الزاحف التلقائي، سيتم حل المشاكل المملة المذكورة أعلاه، ودقة الكشف قابلة للمقارنة مع الموجات فوق الصوتية الكهرضغطية التقليدية. لا حاجة لبناء سقالات، ولا حاجة لتلميع طبقة مانعة للتآكل، وبدون أي عامل اقتران، من خلال التحكم عن بعد على الأرض، لتحقيق فحص سريع لتآكل جدار الأنبوب عالي السرعة وقياس دقيق للمسح الكثيف. مع ضمان دقة الكشف، فإنه يحسن بشكل كبير من كفاءة الكشف ويقلل من تكلفة الكشف.

يمكن مراقبة وتعديل موضع الكشف ومسار الكشف للمكونات عالية الارتفاع في الوقت الفعلي على الأرض باستخدام كاميرا مزدوجة مدمجة للأمام والخلف لوحدة الزحف المغناطيسي لضمان قابلية التحكم في مسار المسح.

6) تواجه وحدة الزحف المغناطيسية ذات العجلتين حتمًا إجراءات ميكانيكية تتطلب رفع المسبار عند إجراء الكشف عن نقاط التآكل أو فحص المسح B. عند قياس سماكة النقطة، يلزم إجراء القياس عند نفس النقطة المحددة. يتم الحصول على بيانات كل نقطة عندما يلامس المسبار السطح المراد قياسه. لذلك، يمكن لوظيفة رفع المسبار تحقيق أدق نقطة. قيمة السماكة. عند إجراء مسح B على الكائن المراد قياسه، على الرغم من أن المسبار قريب من السطح، إذا كان الارتفاع المتبقي للحام كبيرًا، فيجب رفع المسبار وتجاوزه. لذلك، فإن وظيفة رفع وخفض المسبار مهمة جدًا أيضًا.

5. وحدة قياس سماكة الموجات فوق الصوتية الكهرومغناطيسية

الموجات فوق الصوتية الكهرومغناطيسية EMAT والموجات فوق الصوتية الكهرضغطية التقليدية تنتمي إلى فئة الموجات فوق الصوتية. يكمن اختلافهما الأساسي في اختلاف المحولات. تعتمد محولات الموجات فوق الصوتية الكهرضغطية على التأثير الكهرضغطي لرقاقة كهرضغطية لإصدار واستقبال الموجات فوق الصوتية، بينما تعتمد EMATs على التأثيرات الكهرومغناطيسية (القوة المغناطيسية، قوة لورنتز) لإرسال واستقبال الموجات فوق الصوتية، وتحويل طاقتها يكون في الطبقة السطحية مباشرة على سطح قطعة العمل. يتطلب الاختبار بالموجات فوق الصوتية الكهرضغطية التقليدي متطلبات عالية على تشطيب سطح قطعة العمل. يتطلب الاختبار بالموجات فوق الصوتية الكهرومغناطيسية متطلبات منخفضة على سطح قطعة العمل، مما يسمح لسطح قطعة العمل بأن يكون به طلاء، وطلاء، وعدم انتظام. مقارنة بالموجات فوق الصوتية التقليدية. تتمتع الموجات فوق الصوتية الكهرومغناطيسية بالمزايا التالية

4. كشف غير تلامسي، لا عامل اقتران (ارتفاع يصل إلى حوالي 4 مم)

المتطلبات على السطح ليست عالية، يمكن اكتشاف خشونة السطح، مع قشور الأكسيد، والطلاء، والطلاء، وقطع العمل الأخرى

• كشف سريع
• EMAT بالموجات فوق الصوتية الكهرضغطية
• بلورة مغناطيسية

عامل اقتران ملف كهرومغناطيسي

تيار دوامي اهتزازي مجال مغناطيسي

موجات فوق صوتية

EMAT

تقنية الموجات فوق الصوتية الكهرضغطية التقليدية تقنية EMAT

مناسبة بشكل خاص للكشف عالي السرعة وعبر الإنترنت والتلقائي

مناسبة بشكل خاص لبيئة درجات الحرارة العالية

مقارنة تقنية بين تقنية الموجات فوق الصوتية الكهرضغطية التقليدية وتقنية EMAT في بيئات السرعة العالية ودرجات الحرارة العالية.

تم تطبيق تقنية EMAT على الاختبار غير المدمر اليدوي وشبه التلقائي والتلقائي بالكامل عبر الإنترنت لمختلف الأجزاء المطروقة، والقضبان الفولاذية، والألواح الفولاذية، والأنابيب الفولاذية (بما في ذلك الأنابيب غير الملحومة، وأغلفة النفط، والأنابيب الملحومة، وما إلى ذلك) في درجات حرارة الغرفة ودرجات الحرارة العالية.

الميزات الوظيفية

★ يمكن مراقبة وتعديل موضع الكشف ومسار الكشف للمكونات عالية الارتفاع في الوقت الفعلي على الأرض باستخدام الكاميرا المزدوجة المدمجة للأمام والخلف لضمان قابلية التحكم في مسار المسح.

5. لا حاجة لتلميع السطح، يمكن اختراق طلاء مانع للتآكل والصدأ العائم، ولا حاجة لعامل اقتران.

• ★ يمكن لقياس السماكة اختراق ما يصل إلى 4 مم من تآكل السطح، والطلاء، والتآكل، والطلاءات الأخرى، ولا يحتاج سمك الأجسام المعدنية المعروضة بواسطة الجهاز إلى مراعاة حساب سمك الطلاء.
• ★ عدم التعامد (عمودي المسبار/المحول بالنسبة للكائن قيد الاختبار) يصل إلى ±25 درجة، وانخفاض التعامد بعد وضع المسبار.
• ★ مع آلية رفع كهربائية للمسبار، يمكن رفع المسبار عند عبور عقبات مثل اللحامات والنتوءات، وتجنب التعثر.
• ★ يمكن عرض نتائج قياس السماكة في شكل قيمة رقمية، وشكل مسح A، وشكل صورة مسح B يعتمد على الوقت، وشكل صورة مسح B يعتمد على المسافة (المشفر).^{مسبار مغناطيسي عادي درجة الحرارة: مغناطيسات ضعيفة أو أقل، الشفط المغناطيسي ≤ 15 نيوتن، دائري قطر 30 × ارتفاع 44 مم، الوزن ≤ 80 جرام}قاعدة بيانات مدمجة لسرعة الموجات القصية للمواد الأساسية، ويمكن تخصيص قيمة سرعة الموجات القصية.
• إصدار قائمة سجل الفحص وقائمة قيم السماكة مباشرة لتسهيل تحليل البيانات ومعالجتها.
• المعلمات الفنية
• ★ كابل التحكم في الكشف: 25 متر
• ★ الحد الأدنى لنصف قطر الانحناء على سطح الكائن المقاس: المحور الطولي ≥ 50 مم، والمحيط ≥ 125 مم
• قياس السماكة:
• الدقة 0.04 مم، النطاق 2 ~ 120 مم (فولاذ)

6. ★ خلوص العمل / الارتفاع: ≤ 4 مم

• ★ عدم تعامد القياس (عمودي على المحول/المسبار بالنسبة للكائن قيد الاختبار): ±25 درجة
• تردد الإثارة: 3.0 ~ 5.0 ميجاهرتز، سرعة القياس: 16 ~ 1 مرة/ثانية
• نطاق سرعة الصوت:1000 ~ 9999 م/ث، زيادة الضبط: 1 م/ث
• وظيفة البوابة: بوابة تلقائية، بوابة يدوية واحدة، بوابة يدوية مزدوجة
• ★ مراقبة الفيديو: كاميرات مزدوجة للرؤية الأمامية والخلفية، بكسلات ديناميكية وثابتة 3 مليون / 2304 × 1296^{مسبار مغناطيسي عادي درجة الحرارة: مغناطيسات ضعيفة أو أقل، الشفط المغناطيسي ≤ 15 نيوتن، دائري قطر 30 × ارتفاع 44 مم، الوزن ≤ 80 جرام}
• ★ حجم ووزن جسم جهاز الزحف (تقريبًا): طول 380 × عرض 130 × ارتفاع 120 مم، 6 كجم
• درجة حرارة العمل:-10 ~ +50 درجة مئوية
• برنامج تحليل القياس
• عرض متزامن لنتائج السماكة، المسح A، المسح B
• إصدار سجل اختبار مباشر، وقائمة قيم السماكة، لتسهيل تحليل البيانات ومعالجتها
• ★ متوافق مع نظام التشغيل Win7/10 (32/64 بت)
• قائمة التعبئةمضيف الاختبار / الكمبيوتر العلوي 1 مجموعة

7. وحدة الزحف المغناطيسية ذات العجلتين HUATEC TG-M70 (تشمل وحدة الفيديو وقياس السماكة) 1 مجموعة

• صندوق مزود الطاقة والتحكم 1 قطعة
• مقبض التحكم 1 قطعة
• كابل التحكم في الاختبار 1 مجموعة

8. كتلة اختبار قياسية (فولاذ كربوني دائري قطر 30 × سمك 10 مم) 1 قطعة

• صندوق شحن مقاوم للصدمات 1 قطعة
• مانع سقوط حبل الأمان 1 قطعة (اختياري)
•
