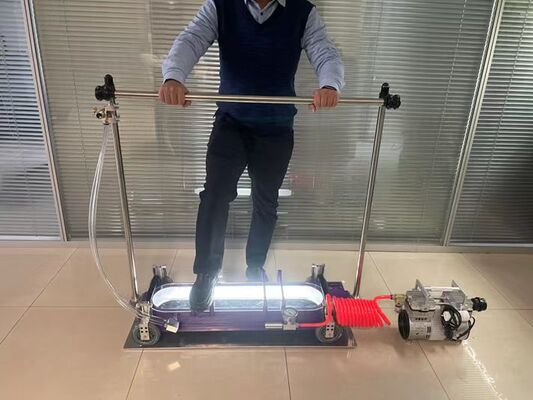

صندوق كشف التسرب الفراغي عالي الكفاءة HV1800F-LED لدرزة اللحام المستقيمة لقاع خزان التخزين

HV1800F-LED صندوق الكشف عن تسرب الفراغ عالي الكفاءة للخياطة المستقيمة للخياطة المستقيمة للخزان

1.    إدخال المنتج

اكتشاف تسرب صندوق الفراغ هي طريقة شائعة الاستخدام، مثل الكشف عن تسرب لحام حاوية السفلية لحام وعاء الضغط.الحجم الهندسي للصندوق الفراغ على السوق هو تقريبا: العرض حوالي 200 ملم ، الطول حوالي 600 ملم ، الارتفاع حوالي 300 ملم ، والوزن من 5 كجم إلى 10 كجم. طريقة الاستخدام هي إغلاق صندوق الفراغ في الموقف الذي سيتم اكتشافه ،المفتش ينحني لتطبيق ضغط معين على صندوق الفراغ للتأكد من أن الختم بين حافة صندوق الفراغ والجسم المختبر سليم، ثم مضخة الفراغ يفرغ داخل الصندوق، عندما درجة الفراغ في الصندوق يصل إلى قيمة الضغط السلبي المحددة في المعيار.يمكنك التحقق مما إذا كان هناك تسرب في الموقف الكشف عن النافذة الشفافة من صندوق الفراغبعد اكتمال الكشف، افتح صمام الإدخال لملء داخل الصندوق بالهواء. بعد أن يكون الضغط السلبي في الصندوق صفر،يمكن للمفتش نقل صندوق الفراغ إلى موقع الكشف التالي للكشف.

لأن صندوق صندوق الفراغ لديه وزن معين، إذا كان عدد من لحام اختبار كبيرة، مثل لحام بضعة آلاف من الأمتار طويلة،ثم المفتشين سوف تجلس ويقف لآلاف المرات، وتحريك صندوق الفراغ لفترة طويلة، والمفتشين سوف تنفق أيضا الكثير من القوة البدنية؛ بسبب الانتهاء من الكشف عن الموقف، والموظفين الكشف بحاجة إلى أن تفعل التجهيز،الضغط، الوقوف، وتحريك الإجراءات المتكررة، لذلك سوف يؤخر الكثير من الوقت، والكفاءة منخفضة جدا؛ بالإضافة إلى ذلك، إذا كان الختم ليس ضيقا، والمفتشين لديهم لقضاء الكثير من الجهد،حتى الركوع للضغط على صندوق الفراغ، وأحيانا استخدام الملابس القديمة أو القماش القديم ملطخ بالماء وغيرها من الأشياء، يتم محيط الصندوق لضمان الختم، والذي هو أيضا استهلاك الوقت والعمل المكثف.

اكتشاف التسريبات من لحام الفيلات الكبيرة هو أكثر صعوبة من أجل ضمان ختم جيد بين صندوق الفراغ وجدار الخزان وقاع الخزان،يجب على المفتش ممارسة قوة كبيرة على صندوق الفراغ في الاتجاهين العمودي والأفقيومع ذلك، وبما أن المفتش يواجه جدارًا مرتفعًا وموقف الكشف يحدث في زاوية منخفضة جدًا، فإن المفتش لا يحمل أو يمسك صندوق الفراغ في هذا الموقف.هذا يجعلهم أقوياء جداًلذا فالكثير من الوقت والجهد يضيعون في إغلاق حواف الغرفة

لحل المشاكل المذكورة أعلاه ، طورت شركتنا نوعين من صناديق الكشف عن تسرب خيط اللحام ، والتي تجعل الكشف عن تسرب خيط اللحام من قاع الخزان أكثر سهولة وكفاءة.

2. المعلم التقني

2خصائص الصندوق الخالي من الفراغ

1) يتم تثبيت القاع مع عجلة المشي، والربيع فوق عجلة المشي. عندما لا يتم ضخ الفراغ،يتم ضمان ارتفاع إسفنجة الختم في الجزء السفلي من صندوق الفراغ حوالي 10 ملم عن الأرض. يمكن لموظفي التفتيش بسهولة دفع صندوق الفراغ للمشي دون الانحناء لرفع وانحناء لأسفل ، والعملية مريحة وسريعة للانحناء مباشرة مع القدم

2) في الكشف عن التسرب ، يقف المفتش على صندوق الفراغ ، ويعتمد على جاذبية المفتش الخاصة لتشوه إسفنج الختم لتحقيق الغرض من الختم.سرعة الختم سريعة والكفاءة عالية، ويستغرق فقط حوالي 20 ثانية لإكمال الكشف عن تسرب في نقطة واحدة

3) يتم تجهيز صندوق الفراغ مع قضيب مساعد، والتي يمكن استخدامها لدفع صندوق الفراغ للمشي.كما أنها دعامة الذراعين لموظفي التفتيش عندما يقفون على صندوق الفراغ لضمان سلامة موظفي التفتيش؛ كما تم تجهيز دعامة الذراعين مع صمام استيعاب الهواء، ويمكن لموظفي الكشف إكمال عمل تخفيف الضغط من صندوق الفراغ الحقيقي دون الحاجة إلى ضرب الخصر

4) يتم تثبيت مقياس الفراغ وصمام الأمان على الصندوق. عندما يصل الفراغ إلى القيمة المحددة، فإن صمام الأمان سوف يقفز للحفاظ على الفراغ في صندوق الفراغ في القيمة الثابتة المحددة،حتى لا يكون هناك حاجة لإيقاف مضخة الفراغ في كثير من الأحيان، توفير الوقت وتسريع سرعة التفتيش.

5)باستخدام صندوق الفراغ، يمكن للكاشف إكمال عمل الكشف عن التسرب فقط في وضع مستقيم، مما يقلل إلى حد كبير من كثافة العمل من الكاشف،خصوصاً كثافة العمل في الخصر

3خصائص الصندوق الفارغ لللحام

1) يتم تجهيز الجانب مع عجلة المشي، والتي يمكن أن تدفع صندوق الفراغ للمشي؛على كل جانب من قاطرة القيادة مثبتة على محرك عصى الدفع الصغيرة (دفع المحرك الواحد 19 كجم) ومغناطيس كهربائي (امتصاص واحد 80 كجم)

2) عندما يتم تشغيله ، يتم امتصاصه على جدار الخزان كنقطة ثابتة لتطبيق القوة ، وهو ما يعادل تثبيت نهاية واحدة من محرك الدفع على جدار الخزان.محرك عصا الدفع سوف تدفع صندوق الفراغ للتحرك نحو جدار الخزان، وبالتالي ضغط إسفنجة الختم لضمان الختم من صندوق الفراغ

3) باستخدام صندوق الفراغ ، سرعة الختم سريعة ، الكفاءة عالية ، واكتشاف نقطة تسرب يستغرق حوالي 20 ثانية فقط

4) كما هو الحال مع الصندوق الخلاء لحام مستقيم، يتم تثبيت العصا المساعدة مع صمام مدخول الهواء، بالإضافة إلى المغناطيس الكهربائي ومفتاح التحكم في محرك عصا الدفع،يتم تثبيت الصندوق مع عداد فراغ وصمام السلامة، عندما يصل درجة الفراغ إلى القيمة المحددة ، يتم تشغيل صمام الأمان ، بحيث يتم الحفاظ على درجة الفراغ في صندوق الفراغ عند القيمة الثابتة المحددة ،حتى لا يكون هناك حاجة لإيقاف عدة مرات مضخة الفراغ، توفير الوقت وتسريع سرعة التفتيش

3متطلبات المعلمات التقنية:

3.1 صندوق الفراغHV1800F LEDللاختبار لحام الحلقات والحمالات

3.1.1 درجة الفراغ: لا تقل عن 60kPa

3.1.2 طول الكشف عن الحوائط: لا يقل عن 800 ملم.

3.1.3 تحقق من أنواع الحوائط: الحوائط في الجزء السفلي من الخزان

3.1.4 متطلبات قطر الخزان: يمكن تطبيقها على جميع قطرات الخزانات

★3.1.5 طريقة التشغيل: يمكن لموظفي التفتيش إتمام العملية بأكملها واقفاً.

★3.1.6 نظام الإضاءة: نظام إضاءة LED في صندوق فراغ

3.1.7 إمدادات الطاقة لنظام الإضاءة: بطارية الليثيوم مدمجة 3Wh، وقت إمدادات الطاقة لا يقل عن 16 ساعة.

★3.1.8 العجلة المتحركة: يتم توفير صندوق الفراغ مع 4 عجلات متحركة، يمكن رفع 4 عجلات متحركة مع الربيع، يمكن أن تدفع صندوق الفراغ للمشي.

★3.1.9 عصا مساعدة: يتم تركيب صمام تخفيف الضغط على الصمام المساعد ، ويمكن لأفراد الكشف تشغيل صمام تخفيف الضغط عندما يقفون بشكل طبيعي.

★3.1.10 مادة غطاء الحافة، إسفنجة عالية الكثافة

3مضخة الفراغ

3.3.1 الجهد: 220 فولت 50/60 هرتز

3.3.2 الضغط المصمم: 92كبا

3.3.3 نوع المضخة: مضخة فراغ كهربائية مع مروحة

3.3.4 معدل التدفق: 200 لتر/دقيقة

3.3.5 الوزن: لا يزيد عن 10.5 كجم

3.3.6 الطاقة: لا تزيد عن 450 واط

3.3.7 ضوضاء الآلة:≤58 ديسيبل

4متطلبات التكوين

4.1 مضخة الفراغ: 1pc

4.2 لحام الحلقات و الأرداف صندوق الفراغ: 1 مجموعة

4.3 صندوق لحام الفيل: مجموعة واحدة

4.4 أنابيب الهواء الناعمة: مجموعة واحدة

4.5 بطارية طاقة مضخة الفراغ: 1pc

4.6 دليل: نسخة واحدة

4.7 صناديق الشحن: 3 قطع

الروبوت الاختياري:

الروبوت الذي يتم التحكم به عن بعد

1 محرك القيادة: محرك خدمة متزامن بمغناطيس دائم بقوة 2 × 200 واط.

2 تعطل المحرك، وقوف المحرك.

3 درجة الحماية IP44.

4 مسافة التحكم عن بعد: 100 متر

5 سرعة التشغيل: 0-5km/h؛

إمدادات طاقة بطارية ليتيم، 3-4 ساعات.

7 النطاق (شحنة فارغة): 20 كيلومتر
