تفاصيل المنتج:
|
| نطاق التردد: | 10 هرتز ~ 15 ميجا هرتز | اكتساب نطاق التعديل: | 0 ~ 90 ديسيبل، الحد الأدنى للخطوة 0.5 ديسيبل |
|---|---|---|---|
| عدد القنوات: | 64 قناة | التصفية الرقمية: | 1~100 |
| مكاسب أمامية: | 10 ~ 35 ديسيبل | تصفية تمرير عالية: | 0 ~ 500 هرتز |
| تصفية تمرير منخفض: | 10 هرتز ~ 10 كيلو هرتز | قياس السعة والمرحلة: | تلقائي/يدوي |
| إبراز: | معدات اختبار التيار الدوامي متعدد الترددات,معدات اختبار NDT للطيران,اختبار التيار الدوامي للبتروكيماويات,Aerospace NDT testing equipment,Petrochemical eddy current tester |
||
HEF-2501 معدات اختبار التيار الدوالي متعدد الترددات للمجال الجوي والفضاء والبتروكيماوي

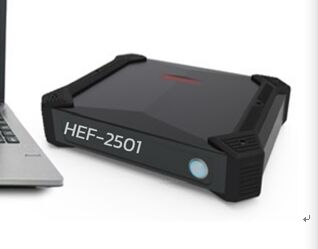

كاشف التيار الدوامي HEF-2501 هو كاشف التيار الدوامي متعدد الترددات. يمكن أن يكتشف العيوب في المواد المعدنية في الوقت الحقيقي ويفصل بشكل فعال بين أنواع السبائك ،حالات المعالجة الحرارية وتغيرات السماكة، الخ النتائج التي تم الحصول عليها من خلال الجمع بين طرق الكشف المتعددة يمكن أن تسهل تحليل البيانات الشامل والتحقق المتبادل من قبل المفتشين ،وبالتالي الحصول على تقييم أكثر موضوعية وحقيقيةوهي تنطبق بشكل خاص على الاختبارات غير المدمرة قبل الخدمة وفي الخدمة في مجالات مثل الطيران والفضاء والطاقة والهندسة النووية والمعادن والشحن والبتروكيماوياتوالسيارات.
I. وصف الوظيفة
• اختبار التيار الدوامي في مجموعة 64 قناة
• فحص خيط اللحام غير الاتجاهي
• وظيفة فريدة للكشف عن عمق الشقوق

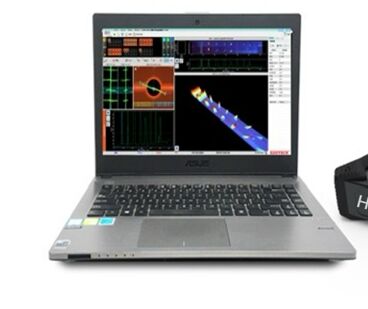

• مخطط مسطح عائق، وعرض مخطط مسح قاعدة الوقت، والعرض المتداخل قاعدة الوقت، ومصفوفة مسح التيار الدوامي II (B / C) ، ووظائف عرض تصوير ثلاثي الأبعاد؛
• دقة عالية وحساسية عالية
• تشغيل بسيط ، مع واجهات تشغيل الصينية والإنجليزية (اختياري) ؛
• يمكن لجمع البيانات من منظر التصوير المركزي اكتشاف العيوب وتحديد موقعها بسرعة وفعالية.
• يدعم قياس ضخامة جدران الأنابيب ، واكتشاف عيوب السطح وقياس العمق ، وقياس سمك طبقات الطلاء السطحي وطبقات التصفيف للمواد المعدنية ،وتصنيف المواد المعدنية المختلفة وقسوة.
• يحتوي على 32 وحدة معالجة شاملة: قادرة على فصل أو قمع مجموعات متعددة من إشارات التداخل في وقت واحد.
•طرق تصفية متعددة
• طرق مختلفة لتخزين البيانات
• لديها وظيفة تحليل تكوين الكشف المتعدد الترددات
• يقوم بتخزين معايير الكشف والبيانات ، ويمكن تصدير التقارير في PDF ، EXCEL ، WORD ، الخ
• يمكنه تخزين / إعادة نمط موجة الإشارة من عملية الكشف بأكملها
• وهي مجهزة ببطارية الليثيوم المدمجة ويمكن أن تعمل بشكل مستمر لأكثر من 6 ساعات
二,مؤشر الأداء
|
البند |
مؤشر الأداء |
|
عدد الروابط |
2 قطع |
|
عدد القنوات |
64 القناة |
|
نوع واجهة المسبار |
واجهة LEMO |
|
التكرار |
4 |
|
التكرارالنطاق |
10 هرتز15 ميغاهرتز |
|
نطاق تعديل الربح |
090 ديسيبل,الحد الأدنى للخطوة 0.5 ديسيبل |
|
مستوى المعادلة |
32 قطعة |
|
وحدة خلط آلية |
32 قطعة |
|
تصفية مرتفعة |
0500 هرتز |
|
تصفية مرور منخفضة |
10 هرتز10 كيلو هرتز |
|
تصفية رقمية |
1100 |
|
مكاسب الأمامية |
1035 ديسيبل |
|
القيادة |
المستوى 8 |
|
قياس النطاق والمرحلة |
أوتوماتيكي / يدوي |
|
عرض التخطيط |
الرسم البياني للمعوقة ، عرض منحنى المسح على أساس الوقت ، عرض A-scan |
|
وضع الإنذار |
إنذار نصف مرحلي / إنذار مرحلي / إنذار مربع |
|
إشارة خروج الإنذار |
مخرج بوابة ترانزستور OC |
|
وضع التوازن |
الميزانية الإلكترونية الرقمية |
|
طريقة التصفية |
ثلاثة أنواع: المرور العالي والمنخفض والترشيح الرقمي |
|
وضع العرض |
نقطة / خط / التلاشي يمكن عرض الحد الأقصى عمق الشق ويعرض عمق الشق في الوقت الحقيقي |
|
معايرة المسبار |
لديها وظيفة عرض شكل الموجة من إشارة التردد الأساسي قبل الكشف عن علامات المقياس. لديها وظيفة الاستشعار التشخيص الذاتي |
|
نسبة مكاسب ثنائية الاتجاه(Y/X) |
0.1 إلى 10/0.1 إلى 10، حيث يمكن تعيين X و Y بشكل منفصل |
|
منحنى المعايرة |
عمق العيب (سمك) - وظيفة معايرة النطاق / النطاق Y / منحنى المرحلة |
|
الوظيفة الموسعة |
إعادة تشغيل وتحليل وحفظ إشارة الكشف عن التيار الدوامي |
|
تحليل البيانات |
إنشاء تقارير التفتيش تلقائيًا ، بما في ذلك معلومات التفتيش وإشارات العيوب والموقع والتاريخ والموظفين وبارامترات التفتيش الأخرى |
|
تسجيل البيانات وإدارتها |
1.يمكن للنظام حفظ مخطط قاعدة وقت المعوقة لإشارات العيوب المحلية ، وملف شكل الموجة لإشارات العيوب ، وتكوين المعلمات المقابلة أثناء الاختبار. 2يمكن للنظام حفظ وإعادة تشغيل بيانات كل شكل موجي للكشف في الوقت الحقيقي، وتحليل أشكال موجات الإشارة المحفوظة. 3تم تجهيز النظام ببطاقة ذاكرة ، والتي يمكن أن تجلب بيانات الكشف في الموقع إلى المختبر للتحليل ، مما يسهل التخزين. |
|
التفاعل بين الإنسان والكمبيوتر |
يمكن للنظام الفصل اليدوي وتصنيف الإشارات للحصول على المعلمات المميزة مثل النطاق والمرحلة من أنواع مختلفة من الإشارات. 2يمكن للنظام أن يراجع يدوياً تحويل المرحلة للإشارات المختلفة. 3يحتوي النظام على وظيفة معايرة نطاق إشارة العينة القياسية. 4يمكن للنظام تعيين مدة جمع البيانات. |
|
الحجم، الوزن |
292 × 214 × 69 ملم؛2.7 كجم |
|
نطاق درجة حرارة العمل |
-20°C +55°C |
|
مصدر الطاقة الخارجي |
محول: DC19V، بطارية الليثيوم القابلة لإعادة الشحن (14.8V 5.7AH) |
三,قائمة التكوينات
|
(إس إن) |
الاسم |
مواصفات الطراز |
كمية |
الوحدة |
ملاحظات |
|
1 |
كاشف التيار الدوامي |
HEF-2501 |
1 |
بي سي |
|
|
2 |
الكمبيوتر المحمول |
د إ ل |
1 |
بي سي |
|
|
3 |
مسبار مجموعة 32 قناة |
مخصصة |
1 |
بي سي |
مسبار الكشف غير الموجه |
|
4 |
مسبار من نوع القلم |
EPB2.JO.20 |
1 |
بي سي |
|
|
5 |
مسبار من نوع القلم المنحني |
EPB2W.JO.20 |
1 |
بي سي |
|
|
6 |
مسبار الحافة |
EPD1.CO10 |
1 |
بي سي |
|
|
7 |
كتلة اختبار المصفوفة |
الفولاذ المقاوم للصدأ |
1 |
بي سي |
|
|
8 |
مقارنة كتلة الاختبار |
الصلب |
1 |
بي سي |
|
|
9 |
سلك محول التيار المتعرج |
LEMO16 النواة - LEMO19 النواة |
1 |
بي سي |
|
|
10 |
خط الاتصال |
كابل الشبكة |
1 |
بي سي |
الفئة الخارقة 5 |
|
11 |
محول الطاقة |
DC-19V |
1 |
بي سي |
|
|
12 |
صندوق أدوات |
|
1 |
بي سي |
|
|
13 |
شهادة تأهيل المنتج |
|
1 |
بي سي |
|
|
14 |
شهادة ضمان الجودة |
|
1 |
بي سي |
|
|
15 |
نموذج تعليقات الجودة |
|
1 |
بي سي |
|
|
16 |
دليل تشغيل الأداة |
|
1 |
بي سي |
|
|
17 |
النسخ الاحتياطي لبرنامج النظام |
محرك أقراص فلاش إنجليزي / USB |
1 |
بي سي |
|
