تفاصيل المنتج:
|
| مزود الطاقة: | تيار متردد 200 - 240 فولت 50 / 60 هرتز | قوة المجال المغناطيسي المركزي: | > 450GS (الحد الفعلي هو 508GS). |
|---|---|---|---|
| demagnetization الحالي: | 9.8A-0 | معدل التحميل المؤقت: | 10٪ -20٪ |
| إبراز: | ملف تيار مستمر للمغنطة المغناطيسية,ملف مغنطة وإزالة مغنطة للقطع,معدات اختبار غير مدمرة مع ملف تيار مستمر,magnetization demagnetization coil for workpieces,non-destructive testing equipment with DC coil |
||

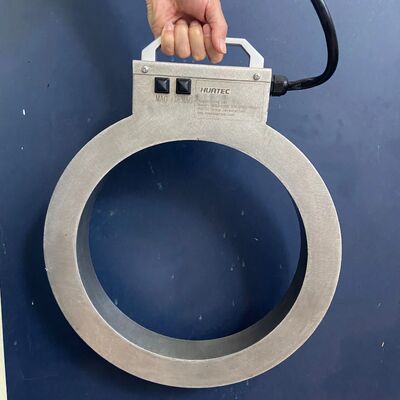

HCDX-C280DC المكعب المتردد لمغناطيسية القطب المغناطيسي للقطعة
نظرة عامة على المنتج
*اسم المنتج: طوافة المغناطيسية و إزالة المغناطيسية من التيار المتردد
* نموذج المنتج: HCDX-C280DC
*التطبيق الرئيسي: هذا المنتج هو مكون رئيسي لمعدات فحص الجسيمات المغناطيسيةتستخدم في المغناطيسية (المغناطيسية) وإزالة المغناطيسية من قطع العمل المغناطيسية الحديدية للكشف عن العيوب على سطح أو بالقرب من سطح القطعة.
* خصائص المنتج: استنادا إلى تقرير اختبار المصنع، هذه المعدات لديها خصائص مجال مغناطيسي مركزي قوي (حتى 508GS أو أعلى) ، تأثير إزالة المغناطيسية ممتازة (حتى 0.1mT)التشغيل المستقر، والسلامة والموثوقية.
المعلمات التقنية
تم اختبار و التحقق من أن المعلمات التالية مؤهلة عند مغادرة المصنع، تمثل مؤشرات أداء المعدات في ظل ظروف تشغيل عادية:
| تيار المغناطيسية | عندما يكون الجهد العامل AC230V ، يكون الحد الأقصى للتيار 9.8A (مدى ضبط الموصى به هو 0-8A. قد يتسبب الاستخدام المفرط للتيار في زيادة حرارة الملف). |
| تيار إزالة المغناطيسية | 9.8A - 0 |
| قوة المجال المغناطيسي المركزي |
> 450 جرام (الحد الفعلي هو 508 جرام). |
| معدل الخطأ في تيار المغناطيسية المحوري | ≤ ± 10% (القياس الفعلي هو < + 3٪) ، مما يضمن مغناطيسية موحدة |
| تأثير إزالة المغناطيسية |
الحقل المغناطيسي المتبقي ≤ 0.2mT (القياس الفعلي هو 0.1mT). |
| المقاومة الإجمالية للعزل | ≥ 2MΩ (القياس الفعلي هو 5.2MΩ) ، مما يضمن السلامة الكهربائية |
| الحساسية |
يمكن معايرة باستخدام قطع الاختبار القياسية A1 15/50 ، مع عرض واضح. |
| ارتفاع درجة الحرارة |
تحت معدل الحمل من 10٪ إلى 20٪ ، بعد تشغيل مستمر لمدة 4 ساعات ، فإن ارتفاع درجة الحرارة يتوافق مع معيار JB / T8290-2011. |
| ضوضاء التشغيل | < 60 ديسيبل |
الخطوات العملية
(1) التفتيش قبل العملية
* فحص السلامة: تأكد من أن المعدات مثبتة بشكل صحيح وتحقق من سلامة سلك الطاقة وكابل الخروج.لاحظ ما إذا كانت سطح المعدات تالفة وتأكد من أن علامات التحذير الأمنية مرئية بوضوح.
* فحص الملحقات: تأكد من أن جميع الملحقات (مثل كابلات الاتصال، الموصلات، الخ) مكتملة وفي حالة جيدة.
* تأكيد البيئة: تأكد من أن بيئة العمل جافة ونظيفة، ولا يوجد فيها مواد قابلة للاشتعال أو متفجرة.
(2) إجراءات عملية الشحن
*ربط القطعة: ربط نهاية المعدات إلى القطعة التي سيتم فحصها.
* تعيين المعلمات: استنادا إلى المواد والمواصفات ومعايير التفتيش للقطعة المعدة ، حدد تيار المغناطيسية المناسب في نطاق 0-8A.من المستحسن أن تبدأ مع تيار أقل.
* بدء الشحن: اضغط على زر الشحن، وسوف تعمل المعدات على مغناطيسية القطعة. وقت المغناطيسية عادة ما يكون قصيرا جدا (بضع ثوان).
* تطبيق تعليق مغناطيسي: رش تعليق مغناطيسي على سطح قطعة العمل أثناء أو مباشرة بعد المغناطيسية.
*فحص العيوب: في ظل الإضاءة المناسبة، لاحظ ما إذا كانت هناك آثار مغناطيسية على سطح القطعة. يمكنك استخدام قطع الاختبار A1 15/50 للتحقق مما إذا كانت الحساسية مطابقة للمعايير.
(3) إجراءات عملية إزالة المغناطيسية
* إزالة المغناطيسية من القطعة: تأكد من أن القطعة في وسط الملف.
* بدء إزالة المغناطيسية: اضغط على زر إزالة المغناطيسية، وسوف تقوم المعدات تلقائيًا بعملية إزالة المغناطيسية.يتم إزالة المغناطيسية عندما يعود مؤشر المتر الحالي إلى الصفر.
* التحقق من التأثير: استخدم أداة قياس الحقل المغناطيسي (مثل مقياس غاوس) للكشف عن الحقل المغناطيسي المتبقي في الأجزاء الرئيسية للقطعة. يجب ألا يتجاوز 0.2mT (القياس الفعلي يصل عادة إلى 0.1 مليون طن)
الاحتياطات والصيانة
*تحذير السلامة:
ضمان تأمين أرضية موثوق بها أثناء التشغيل
المعدات ستولد مجالاً مغناطيسياً قوياً يجب على الأشخاص الذين يحملون أجهزة تنظيم ضربات القلب والأجهزة الطبية المزروعة والنساء الحوامل الابتعاد عنها
تجنب لمس محطات الجهد العالي مباشرة عندما تعمل المعدات.
* نصائح العملية:
لا تعمل لفترة طويلة تتجاوز الحد الأقصى لتيار المغناطيسية (8A) لتجنب تلف المعدات.
عند العمل بشكل مستمر ، انتبه إلى معدل مدة الحمل للمعدات (10٪ -20٪) وتجنب ارتفاع درجة الحرارة المفرط بسبب التشغيل طويل الأجل ذو الحمل الكبير.يوصى بإيقاف الجهاز للتبريد أو تقليل معدل الحمل بعد ساعتين من التشغيل.
حافظ على نظافة المعدات وجفافها، وفحص أداء العزل بانتظام.
* الصيانة اليومية:
تحقق بانتظام من جودة الرذاذ، وإذا كان هناك أي ضرر، قم بمعالجه على الفور لمنع الصدأ.
تحقق بانتظام ما إذا كانت جميع الأدوات الكهربائية وأنظمة التشغيل تعمل بشكل طبيعي.
عندما لا يتم استخدامه لفترة طويلة، يجب تخزينه في مكان جاف ومتنفس جيدًا.
V. حل الأخطاء (مختصر)
|
الظاهرة |
الأسباب المحتملة |
التدابير المقترحة |
|
لا يمكن مغناطيسية / demagnetizing |
مصدر الطاقة غير متصل والأسلاك غير متصلة بشكل صحيح |
تحقق من إمدادات الطاقة، ومفتاح وكابلات الاتصال |
|
مجال مغناطيسي مركزي غير كاف |
إعداد التيار المغناطيسي منخفض جداً |
زيادة التيار بشكل صحيح (في نطاق 8A) |
|
المجال المغناطيسي المتبقي قوي جدا بعد إزالة المغناطيسية |
لم يتم إجراء عملية إزالة المغناطيسية بالكامل أو أن مادة القطعة خاصة. |
أعد إجراء عملية إزالة المغناطيسية أو اتصل بالفني |
|
ضوضاء غير طبيعية من المعدات |
المكونات الداخلية فضفاضة |
أوقف الجهاز فوراً واتصل بشخص محترف لإصلاحه. |
