تفاصيل المنتج:
|
| مزود الطاقة: | تيار متردد 200 - 240 فولت 50 / 60 هرتز | قوة المجال المغناطيسي المركزي: | > 450GS (الحد الفعلي هو 508GS). |
|---|---|---|---|
| demagnetization الحالي: | 9.8A-0 | معدل التحميل المؤقت: | 10٪ -20٪ |
| إبراز: | لفائف نزع المغناطيسية من الحقل المغناطيسي العالي,لفائف المغناطيسية المتواصلة لـ NDT,508GS معدات الاختبار غير المدمرة,DC magnetization coil for NDT,508GS non-destructive testing equipment |
||

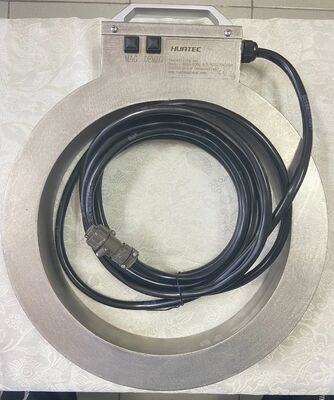

ملف مغنطة وإزالة مغنطة بالتيار المستمر HCDX-C280DC 508GS عالي المجال المغناطيسي
أولاً. نظرة عامة على المنتج
*اسم المنتج: ملف مغنطة وإزالة مغنطة بالتيار المستمر
*طراز المنتج: HCDX-C280DC
*التطبيق الرئيسي: هذا المنتج هو مكون رئيسي لمعدات فحص الجسيمات المغناطيسية، ويستخدم لمغنطة (مغنطة) وإزالة مغنطة قطع العمل المغناطيسية الحديدية للكشف عن العيوب على سطح قطعة العمل أو بالقرب منها.
*ميزات المنتج: بناءً على تقرير اختبار المصنع، تتميز هذه المعدات بمجال مغناطيسي مركزي قوي (يصل إلى 508GS أو أعلى)، وتأثير إزالة مغنطة ممتاز (يصل إلى 0.1mT)، وتشغيل مستقر، وأمان وموثوقية.
ثانياً. المعلمات الفنية
تم اختبار المعلمات التالية والتحقق من صلاحيتها عند مغادرة المصنع، وتمثل مؤشرات أداء المعدات في ظل ظروف التشغيل العادية:
| تيار المغنطة | عندما يكون جهد التشغيل AC230V، فإن الحد الأقصى للتيار هو 9.8 أمبير (نطاق الضبط الموصى به هو 0-8 أمبير. قد يتسبب الاستخدام المفرط للتيار في ارتفاع درجة حرارة الملف). |
| تيار إزالة المغنطة | 9.8 أمبير - 0 |
| قوة المجال المغناطيسي المركزي |
> 450GS (الحد الفعلي هو 508GS). |
| معدل خطأ تيار المغنطة المحوري | ≤ ±10% (القياس الفعلي هو< +3%)، مما يضمن مغنطة موحدة |
| تأثير إزالة المغنطة |
المجال المغناطيسي المتبقي ≤ 0.2mT (القياس الفعلي هو 0.1mT). |
| مقاومة العزل الكلية | ≥ 2MΩ (القياس الفعلي هو 5.2MΩ)، مما يضمن السلامة الكهربائية |
| الحساسية |
يمكن معايرتها باستخدام قطع اختبار A1 15/50 القياسية، مع عرض واضح. |
| ارتفاع درجة الحرارة |
تحت معدل تحميل يتراوح بين 10% و 20%، بعد التشغيل المستمر لمدة 4 ساعات، يتوافق ارتفاع درجة الحرارة مع معيار JB/T8290-2011. |
| ضوضاء التشغيل | < 60dB |
ثالثاً. خطوات التشغيل
(1) فحص ما قبل التشغيل
*فحص السلامة: تأكد من تأريض المعدات بشكل صحيح وتحقق من سلامة سلك الطاقة وكابل الإخراج. لاحظ ما إذا كان سطح المعدات تالفًا وتأكد من أن علامات التحذير للسلامة واضحة.
*فحص الملحقات: تأكد من أن جميع الملحقات (مثل كابلات التوصيل والموصلات وما إلى ذلك) كاملة وفي حالة جيدة.
*تأكيد البيئة: تأكد من أن بيئة العمل جافة ونظيفة، ولا توجد مواد قابلة للاشتعال أو متفجرة.
(2) إجراءات تشغيل الشحن
*توصيل قطعة العمل: قم بتوصيل طرف إخراج المعدات بقطعة العمل المراد فحصها بإحكام.
*ضبط المعلمات: بناءً على مادة قطعة العمل ومواصفاتها ومعايير الفحص، اضبط تيار مغنطة مناسب ضمن النطاق من 0 إلى 8 أمبير. يوصى بالبدء بتيار أقل.
*بدء الشحن: اضغط على زر الشحن، وستقوم المعدات بمغنطة قطعة العمل. وقت المغنطة قصير جدًا عادةً (بضع ثوانٍ).
*تطبيق التعليق المغناطيسي: رش تعليق مغناطيسي على سطح قطعة العمل أثناء المغنطة أو بعدها مباشرة.
*فحص العيوب: تحت إضاءة مناسبة، لاحظ ما إذا كانت هناك آثار مغناطيسية على سطح قطعة العمل. يمكنك استخدام قطع اختبار A1 15/50 للتحقق مما إذا كانت الحساسية بالمستوى المطلوب.
(3) إجراءات تشغيل إزالة المغنطة
*إزالة مغنطة قطعة العمل: تأكد من أن قطعة العمل في مركز الملف.
*بدء إزالة المغنطة: اضغط على زر إزالة المغنطة، وستقوم المعدات تلقائيًا بإجراء عملية إزالة المغنطة. تكتمل إزالة المغنطة عندما يعود مؤشر مقياس التيار إلى الصفر.
*التحقق من التأثير: استخدم جهاز قياس المجال المغناطيسي (مثل مقياس جاوس) للكشف عن المجال المغناطيسي المتبقي في الأجزاء الرئيسية من قطعة العمل. يجب ألا يتجاوز 0.2mT (عادةً ما يصل القياس الفعلي إلى 0.1mT).
رابعاً. الاحتياطات والصيانة
*تحذير السلامة:
تأكد من التأريض الموثوق به أثناء التشغيل لمنع الصدمة الكهربائية.
ستولد المعدات مجالًا مغناطيسيًا قويًا. يجب على الأشخاص الذين لديهم أجهزة تنظيم ضربات القلب والأجهزة الطبية المزروعة والنساء الحوامل الابتعاد.
تجنب لمس أطراف الجهد العالي مباشرة عندما تكون المعدات قيد التشغيل.
*نصائح التشغيل:
لا تقم بالتشغيل لفترة طويلة تتجاوز الحد الأقصى لتيار المغنطة (8 أمبير) لتجنب إتلاف المعدات.
عند العمل بشكل مستمر، انتبه إلى معدل مدة التحميل للمعدات (10% - 20%)، وتجنب ارتفاع درجة الحرارة المفرط بسبب التشغيل طويل الأمد تحت حمل عالٍ. يوصى بإيقاف تشغيل الجهاز للتبريد أو تقليل معدل التحميل بعد ساعتين من التشغيل.
حافظ على المعدات نظيفة وجافة، وتحقق بانتظام من أداء العزل.
*الصيانة اليومية:
افحص جودة الرش الخارجي بانتظام. في حالة وجود أي تلف، قم بمعالجته على الفور لمنع الصدأ.
تحقق بانتظام مما إذا كانت جميع الأجهزة الكهربائية وأنظمة التشغيل تعمل بشكل طبيعي.
عند عدم الاستخدام لفترة طويلة، يجب تخزينها في مكان جاف وجيد التهوية.
خامساً. حل المشكلات (موجز)
|
الظاهرة |
الأسباب المحتملة |
الإجراءات المقترحة |
|
عدم القدرة على المغنطة / إزالة المغنطة |
مصدر الطاقة غير متصل والأسلاك غير موصلة بشكل صحيح. |
تحقق من مصدر الطاقة والمفتاح وكابلات التوصيل |
|
مجال مغناطيسي مركزي غير كافٍ |
إعداد تيار المغنطة منخفض جدًا. |
قم بزيادة التيار بشكل مناسب (ضمن نطاق 8 أمبير) |
|
المجال المغناطيسي المتبقي قوي جدًا بعد إزالة المغنطة. |
لم يتم تنفيذ إجراء إزالة المغنطة بالكامل أو أن مادة قطعة العمل خاصة. |
أعد تنفيذ عملية إزالة المغنطة، أو اتصل بالفني. |
|
ضوضاء غير طبيعية من المعدات |
المكونات الداخلية غير مثبتة. |
أوقف تشغيل الجهاز فورًا واتصل بفني إصلاح متخصص. |
