تفاصيل المنتج:
|
| نطاق السماكة: | 0.8 ~ 9999 مم (مسح ضوئي) 0.8 ~ 500 مم (مسح C) | عدد قنوات الوحدة الواحدة: | 1-8 قنوات، إرسال/استقبال منفصل/مجموعة قابلة للتحديد |
|---|---|---|---|
| تردد المسبار: | 0.2 ~ 25 ميجا هرتز | الحد الأدنى من الخلل الذي يمكن اكتشافه: | العمق 5 مم، φ0.2 مم |
| نطاق الكسب: | 0 ديسيبل ~ 110 ديسيبل، بخطوات 1 ديسيبل و6 ديسيبل. | تلقي عرض النطاق الترددي: | 0.5 ميجا هرتز ~ 22 ميجا هرتز |
| مرشح تمرير منخفض: | 3.5 / 5 / 7.5 / 10 ميجا هرتز قابلة للتحديد | ||
| إبراز: | كاشف أخطاء بالموجات فوق الصوتية للطيران,اختبار التصوير الكتروني للمواد المركبة,معدات اختبار بالموجات فوق الصوتية لبناء السفن,Composite material C-scan tester,Shipbuilding ultrasonic testing equipment |
||

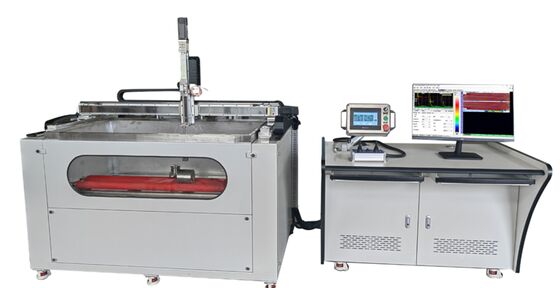

جهاز الكشف عن العيوب بالموجات فوق الصوتية HUT-8 لتطبيقات الطيران وبناء السفن والمواد المركبة - مسح C
استخدامات المنتج
جهاز الكشف عن العيوب بالموجات فوق الصوتية بالغمر في الماء مناسب لأنظمة فحص المسح C للمواد مثل الفولاذ الكربوني، والفولاذ المقاوم للصدأ، وسبائك الألومنيوم، وسبائك التيتانيوم، وسبائك النحاس، والمواد المركبة. إنه معدات اختبار بالموجات فوق الصوتية تستخدم في صناعات مثل الطيران، وبناء السفن، والمعادن غير الحديدية للكشف عن العيوب الداخلية مثل الشقوق، والانفصال، وطبقات الالتصاق، والشوائب، والمسام.
المعلمات الفنية الرئيسية
| نطاق السماكة |
0.8 ~ 9999 مم (مسح A)0.8 ~ 500 مم (مسح C) |
| عدد قنوات الوحدة الواحدة | 1-8 قنوات، قابلة للتحديد للإرسال/الاستقبال منفصلة/مجمعة |
| مسح C | تحليل المقطع التصويري، الحد الأدنى لحجم المقطع 0.1 مم |
| تردد المسبار | 0.2 ~ 25 ميجاهرتز |
| حجم خطوة المسبار الواحد | 0.1 ~ 3 مم |
| حجم الخطوة الكبير | 80، 200، 400، و 800 مم (أربعة مواصفات) |
| الحد الأدنى للعيوب المراد اكتشافها | عمق 5 مم،قطر0.2 مم |
| جهد الإرسال |
-350 فولت اختياري |
| مقاومة الإرسال | 400 أوم، 80 أوم |
| حافة سقوط النبضة |
<15 نانوثانية (10% ~ 90%) |
| عرض النبضة |
30-1000 نانوثانية، بزيادات 5 نانوثانية |
| تردد التشغيل |
100 ميجاهرتز |
| قنوات أخذ العينات |
1 / 2 / 4المسار قابل للتحديد، تشغيل متوازي |
| تردد أخذ العينات |
100 ميجاهرتز (8 بت) |
| نطاق الكسب |
0 ديسيبل ~ 110 ديسيبل، بزيادات 1 ديسيبل و 6 ديسيبل |
| مرشح الترددات المنخفضة |
3.5 / 5 / 7.5 / 10 ميجاهرتز قابل للتحديد |
| عرض نطاق الاستقبال |
0.5 ميجاهرتز ~ 22 ميجاهرتز |
| طريقة الكشف |
تردد الراديو/الكشف الكامل، نصف موجب أو نصف سالب قابل للتحديد |
| الخطية الأفقية |
<0.5% |
| الخطية الرأسية |
<3% |
| الدقة |
>28 ديسيبل |
| هامش الحساسية |
>55 ديسيبل |
| تردد التكرار |
2.5 كيلوهرتز ~ 5 كيلوهرتز (لكل قناة) |
| الترميز والعد |
محورين، طور AB، أو نبضة + اتجاه |
| مدخل/مخرج العزل البصري |
8/8 قنوات |
| واجهة الإشارة |
SMA/BNC اختياري |
| واجهة الشبكة |
100 ميجابت في الثانية |
| البيئة المحيطةدرجة الحرارة |
-30 درجة مئوية ~ 70 درجة مئوية |
| الرطوبة المحيطة |
<90% |
الميزات
يعرض البرنامج أوضاع المسح مثل مسح A، مسح B، مسح C، مسح D، وقياس السماكة.
أنواع المجسات: تركيز نقطي، تركيز خطي
يدعم تحديد موقع العيوب تلقائيًا وهو مناسب للمسح والتحليل المتزامن لقطعة عمل واحدة أو متعددة. يتميز بتحديد دقيق للموقع، ودقة كشف عالية، وتصوير مسح C بديهي.
يمكن لبرنامج مسح C قياس مساحة العيوب مباشرة، والمسافة بين العيوب، وتقييم العيوب، وتحديد المناطق غير الطبيعية، مما يسهل البحث التجريبي والتسجيل.
يتميز برنامج الحصول على البيانات وتحليلها بواجهة مستخدم صينية (تتوفر أيضًا واجهة إنجليزية). واجهة المستخدم ودية، وسهلة التشغيل، وتوفر نتائج بديهية، مما يقلل من متطلبات المهارات الفنية للمشغلين. يمكن ترقية الوظائف باستمرار وفقًا لاحتياجات العملاء.
