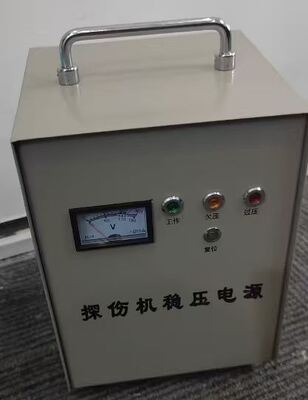

مستقر الجهد لجهاز الكشف عن الأخطاء DG-H3500A

مستقر الجهد لجهاز الكشف عن الأخطاء DG-H3500A

الخصائص الوظيفية الرئيسية:

هذا مصدر الطاقة المثابرة للجهد يعتمد تصميم الجهد المنخفض للغاية ويمكن أن يعدل بشكل تلقائي وسريع جهد الإخراج إلى القيمة الطبيعية ضمن نطاق واسع للغاية لجهد المدخل.

يتم تبني المحول الشوكي ، الذي يحتوي على كفاءة عالية وخسارة منخفضة.

وهي مجهزة بحماية الإفراط في الجهد ، وحماية انخفاض الجهد ، وحماية التأخير وحماية الإفراط في التيار ، مما يضمن بشكل موثوق استخدام جهاز كشف العيوب بأمان.

المؤشرات التقنية الرئيسية

1نوع مصدر الطاقة: 220VAC 50HZ

2طاقة الخروج الاسمية: 3500VA

3. نطاق فولتاج الدخول: 130V-270V

4دقة الجهد الخارجي: 220 فولت ± 8%

5حماية التأخير: 5±2 دقيقة

6قوة العزل الكهربائي: 1500 فولت AC لمدة 1 دقيقة

7درجة حرارة الغرفة: 0-40 درجة مئوية

8رطوبة البيئة: 20- 90% RH

9معيار التنفيذ: SB/T10266-1996

III. التثبيت والاستخدام

يتم تجهيز الجزء الخلفي من مصدر الطاقة المثابرة للجهد بمكونات نهاية ومعروضة بكلمات "مدخل" و "مخرج".يجب أن يتم التوصيل بواسطة موظفين لديهم معرفة كهربائية معينة بعد قطع مصدر الطاقةيجب أن يكون "الدخول" متصلًا بمصدر الطاقة الرئيسي 220VAC ، وينبغي أن لا تكون مساحة القسم العرضي للسلك أقل من 2.5mm 2.يجب أن تكون نهاية الخروج متصلة إلى آلة الإشعاععلامة "L" هي السلك الموجود ، "N" هو السلك المحايد ، و " " هو سلك الأرض الآمن. يجب أن يكون مؤسسًا بأمان أثناء الاستخدام لتجنب خطر الصدمة الكهربائية.يمكن أيضا ربط شريط المقبس الجانبي مباشرة إلى كاشف العيوب وغيرها من الأجهزة الكهربائيةعندما يفقد الخط فجأة الطاقة أو يتجاوز الحد الحد من الحماية، اضغط على زر "إعادة تعيين" للدخول إلى حالة العمل.

IV. الملاحظات

1. هذا مصدر الطاقة استقرار الجهد مجهز بمفتاح استقرار الجهد ومفتاح مباشرة من خلال. عندما يتم توصيل مفتاح استقرار الجهد،إمدادات الطاقة تدخل حالة استقرار الجهدعندما يتم توصيل المفتاح المباشر ، يدخل مصدر الطاقة إلى حالة المباشر (بدون تنظيم الجهد).
2. إشارات الأجهزة والأضواء المؤشرة المعروضة على اللوحة إلى حالة العمل الحالية.

3الجهاز لديه جهد عالي في الداخل لا يسمح للأشخاص غير المحترفين بفتح الغلاف لتجنب خطر الصدمة الكهربائية
