تفاصيل المنتج:
|
| نطاق القياس: | 0.5 إلى 508 ملم (0.025 إلى 20.00 بوصة) | قرار القياس: | 0.01 أو 0.1mm ((0.001 أو 0.01in) |
|---|---|---|---|
| وحدة: | ملليمتر أو بوصة | وضع العرض: | وضع قيمة السُمك، وضع الالتقاط الأدنى/الأقصى، وضع الفرق/التخفيض |
| إبراز: | مقياس سمك بالموجات فوق الصوتية مع A Scan,B مقياس سمك بالموجات فوق الصوتية,من خلال مقياس سمك الطلاء,B Scan ultrasonic thickness gauge,through coating thickness measurement gauge |
||

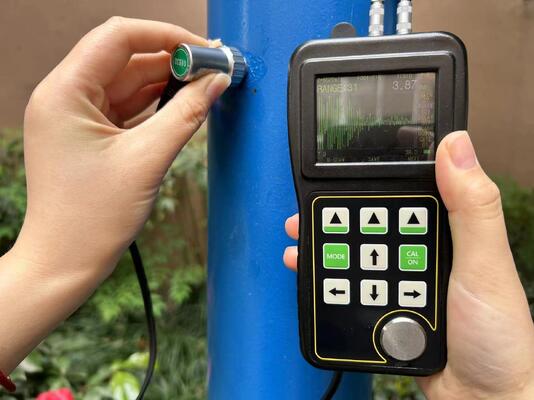

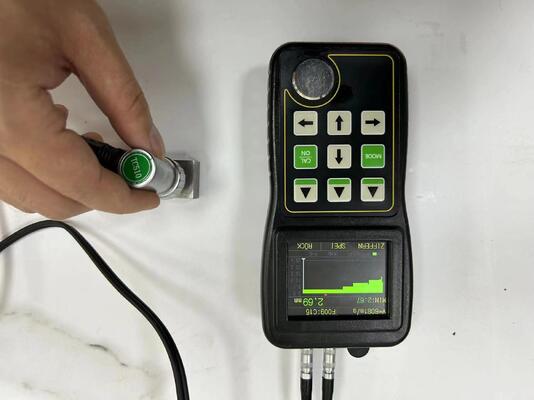

جهاز قياس سمك بالموجات فوق الصوتية TG-5100D بمسح A ومسح B في الوقت الحقيقي عبر الطلاء
يستخدم مقياس السمك بالموجات فوق الصوتية هذا الذي طورته وأنتجته شركتنا شاشة OLED بألوان حقيقية، ومسح A ومسح B مدمجين في الوقت الحقيقي وقياس السمك عبر الطلاء، وتخزين بيانات بسعة كبيرة ووظائف أخرى، ويستخدم مبدأ القياس بالموجات فوق الصوتية، وهو أداة اختبار صناعية غير مدمرة محمولة عالية الدقة وعالية الوضوح.
يمكن استخدام الجهاز على نطاق واسع في التصنيع، وصناعة معالجة المعادن، والصناعة الكيميائية، وصناعة فحص السلع وغيرها من مجالات الاختبار. بالإضافة إلى مجموعة متنوعة من الألواح وأجزاء المعالجة المختلفة للقياس الدقيق، يمكن استخدامه أيضًا لمراقبة إنتاج الأنابيب والأوعية المضغوطة المختلفة أثناء عملية الاستخدام، ومراقبة تآكلها بعد درجة التخفيف، وهو أداة ضرورية لصناعة الاختبار غير المدمر.
وظيفة لقطة A-SCAN، والتي يمكن أن تساعد المستخدمين على التحكم بشكل أفضل في القياس وتجنب القياس الخاطئ الناتج عن عوامل المادة نفسها. عندما يكون هناك طبقة طلاء أو طلاء على سطح المادة قيد الاختبار، يمكن الحصول على السمك الفعلي للركيزة لقطعة العمل دون طحن وتدمير طلاء السطح.
المعلمات الفنية
| شاشة OLED ملونة TFT QVGA (320 × 240) مقاس 2.4 بوصة بنسبة تباين 1010: 1 | |
| مبدأ العمل | طريقة الموجات فوق الصوتية النبضية / الصدى / الصدى باستخدام مسبار بلوري مزدوج |
| نطاق القياس | 0.5 إلى 508 مم (0.025 إلى 20.00 بوصة) |
| دقة القياس | 0.01 أو 0.1 مم (0.001 أو 0.01 بوصة) |
| مليمتر أو بوصة | |
| وضع العرض | وضع قيمة السمك، وضع التقاط الحد الأدنى/الأقصى، وضع الفرق/الانخفاض |
| تصحيح مسار V | يعوض تصحيح مسار V التلقائي عن عدم خطية المسبار المزدوج |
| معدل تحديث القياس | اختياري 4 هرتز، 8 هرتز، أو 16 هرتز في الثانية |
| نطاق سرعة المادة |
|
| لغة العمل | الصينية/الإنجليزية/الفرنسية (اختياري) |
| مجموعة الإنذار | إنذار الحد الأقصى/الأدنى، تغيير ديناميكي للون قراءة السمك عند الإنذار |
| مزود الطاقة | بطاريتان AA بقوة 1.5 فولت |
| وقت التشغيل | بطاريتان AA، أكثر من 35 ساعة خدمة |
| الجهاز لإيقافه | إيقاف تشغيل تلقائي اختياري بعد عدم إجراء أي عملية لمدة 5 أو 10 أو 20 دقيقة، أو إيقاف تشغيل يدوي |
| -10 إلى +50 درجة مئوية، حتى 20 درجة مئوية مع متطلبات خاصة | |
| |
| مدة الصلاحية | تحتوي على بطارية 280 جرام |
| 12 شهرًا |
التسليم القياسي
الوحدة الرئيسية TG-5100D
مسبار مع كابل
حقيبة حمل
دليل التعليمات
شهادة المعايرة
ملحقات اختيارية
| مسبار درجة حرارة عالية | مسبار حديد الزهر |
| مسبار أنبوب ضيق | مسبار مصغر |
| كابل المسبار | كتلة خطوة |
| غلاف مطاطي |
مسبار بنطاق قياس
| مسبار موصوف |
| قطر منطقة التلامس | نطاق القياس (في الصلب) | درجة حرارة التلامس المسموح بها |
| مسبار حديد الزهر ZT12 |
|
| ||
| مسبار قياسي PT12 |
| |||
| مسبار قياسي PT08 |
| |||
| مسبار قياسي TC510 |
| |||
| مسبار أنبوب بلوري صغير PT06 |
| |||
| مسبار مصغر PT04 |
| |||
| مسبار درجة حرارة عالية | أقل من 480 درجة مئوية |
الميزات الوظيفية الرئيسية
1. قائمة تكوين معلمات بسيطة من مستوى واحد
2. مسح A في الوقت الفعلي. يمكن للمستخدم رؤية شكل موجة الإشارة فوق الصوتية مباشرة على الشاشة، والتي تستخدم للتحقق من صحة قراءة السمك، وتحليل سبب المشكلة، ومساعدة المستخدم في إيجاد حل للمشكلة.
3. عند اقتران المسبار بقطعة العمل، يتم عرض قيمة السمك بخط أبيض.
4. إنذار السمك: يمكن تعيين حد إنذار السمك، ويمكن تغيير لون قراءة السمك ديناميكيًا أثناء الإنذار.
5. وضع الحد الأقصى: يلتقط القيم القصوى والدنيا أثناء عملية القياس
6. وضع الفرق: الحصول على الفرق بين قيمة قياس السمك الحالية والسمك الاسمي وقيمة النسبة المئوية للفرق والسمك الاسمي
7. دعم وحدات السمك المليمتر والبوصة
8. وظيفة تخزين بيانات بسعة كبيرة: يمكن تخزين 100,000 قيمة سمك
9. يمكن اختراق الطلاء على سطح قطعة العمل، وقياس سمك الركيزة مباشرة
10. يمكن للمستخدم اختيار دقة القياس في النظام المتري س. س س وس. س، وفي النظام البريطاني س. س س وس. س
11. واجهة متعددة اللغات اختيارية
12. وقت الاستعداد يصل إلى 35 ساعة
