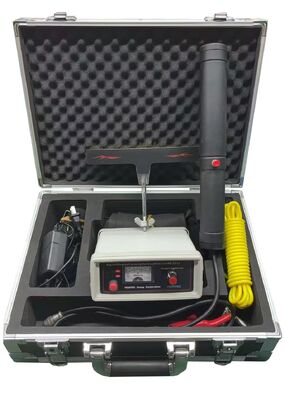

كاشف العطلة HD-201A/B/C Dial Porosity

HD-201A/B/C قرص كاشف مسامية العيوب

التفاصيل:

[الوظيفة]

جهاز HD-201 لكشف مسامية العيوب هو معدات اختبار خاصة تستخدم للكشف عن عيوب خطوط أنابيب النفط والغاز، والكابلات، والمينا، والخزانات المعدنية، والهياكل، وغيرها من الطلاءات الواقية. إنها معدات بسيطة وعملية.

[الخاصية]
1، استهلاك طاقة منخفض، حجم صغير، وزن خفيف؛
2، تشغيل بسيط؛

[المؤشر الفني الرئيسي]
1، نطاق القياس:

A: 0.03-3.5 مم (وسط قطران الفحم الإيبوكسي)
B: 3.5-10 مم (وسط أسفلت البترول)
C: 0.03-10 مم (وسط قطران الفحم الإيبوكسي، أسفلت البترول)

3، جهد الخرج العالي:

A: 0.5-15 كيلوفولت

B: 15-35 كيلوفولت
C: 0.5-35 كيلوفولت

4، الشاشة: مؤشر

5، نظام التحكم في الجهد العالي: تعديل مقاومة عادية

6، مصدر تيار مستمر: 12 فولت

7، الاستهلاك: <5 واط

8، تأخير الإنذار: 1-2 ثانية

9، مسبار الجهد العالي: مولد جهد عالي إلكتروني

10، التعبئة: صندوق معدني

11، البعد الرئيسي: 165 مم × 155 مم × 68 مم

12، الوزن: 1.5 كجم (بما في ذلك البطارية)

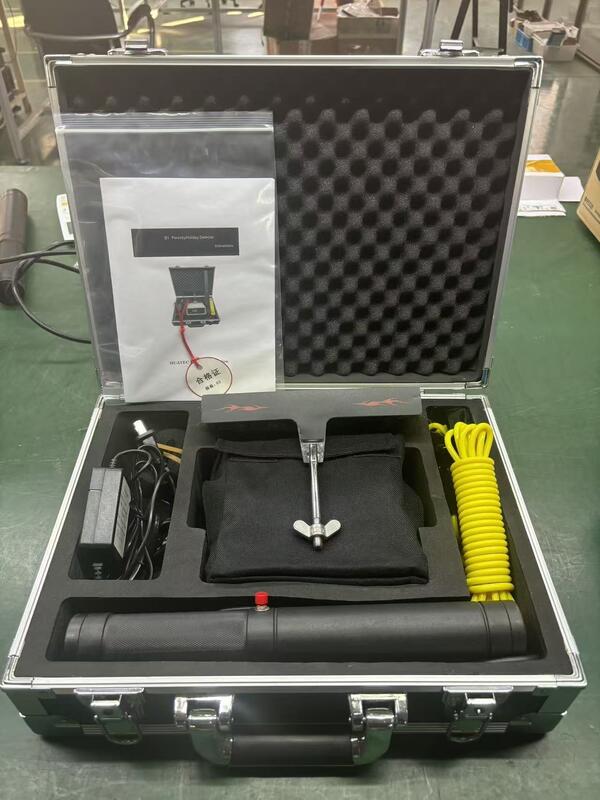

[الملحقات]

شاحن، قفازات ضغط عالي، كابل طويل، خط توصيل قصير، مغناطيس توصيل، قضيب أرضي، لوحة فرشاة، دليل المستخدم
[المبدأ]
يولد الكاشف جهد تيار مستمر عالي يتم تطبيقه على سطح الطلاء من خلال مسبار. يتم توصيل الكاشف بالركيزة عبر عودة الجهد العالي. عندما يمر المسبار فوق عيب في الطلاء، يكتمل الدائرة الكهربائية وتتدفق التيار من المسبار إلى الركيزة. نتيجة لذلك، يتم تنشيط إنذارات صوتية ومرئية في الكاشف وقد يتكون شرر عند العيب.
