تفاصيل المنتج:
|
| أقصى ارتفاع للرفع: | 300 ملم | أقصى سمك لجدار الكشف: | 2 ~ 45 ملم |
|---|---|---|---|
| بطارية ليثيوم مدمجة قابلة لإعادة الشحن،: | العمل المستمر ≥4 ساعات. | طول كابل التحقيق: | 3 م، 10 م (اختياري) |
| قياس السرعة: | 15 ~ 0.5 الوقت/s (تقليل مع زيادة سمك الجدار المقاسة) | سمك الطبقة الواقية المعدنية: | ≤1 مم |
| حساسية الكشف عن عيب التآكل: | 5 ٪ (نسبة الحجم) | قطر الأنبوب: | ≥20 ملم |
| إبراز: | جهاز اختبار التيار الدوامي النبضي,معدات الاختبار غير المدمرة مع الضمان,كاشف التيار الدوامي HEF-17B,Non Destructive Testing Equipment with Warranty,HEF-17B Eddy Current Detector |
||
أداة الكشف عن التيار الدوامي النبض HEF-17B
1النموذج والتكوين
| البند | الاسم | الوحدة | كمية | الملاحظات | |
| 1 | الوحدة الرئيسية (بما في ذلك كابل البيانات، الشاحن، كابل المسبار 3m) | تم تعيين | 1 | ||
| 3 | مسبار الفولاذ الكربوني (C.S: أصغر، متوسطة، كبيرة) | المجموعة | 1 |
2مقدمة موجزة

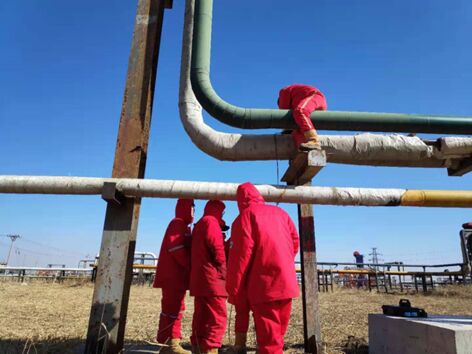

يمكن استخدام المعدات للتفتيش أثناء التشغيل لسمك جدار الأنابيب المعدنية خارج طبقة التغطية ، بدلاً من حوافز التيار الجوفي التقليدية للتيار النبضي ،مجال مغناطيسي نبض خارج الموصل، الموصل في مستشعر التيار الدوامي النبض، عن طريق قياس عملية التخفيف من مجال الكهرومغناطيسي التيار الدوامي النبض، لتقييم درجة التآكل من سمك جدار الأنبوب.بالمقارنة مع طريقة الكشف التقليدية عن سمك الجدار:بدون البليش، دون ربط، المعدات المسح المستمر في الخدمة، يمكن تحسين فعالية الكشف بشكل كبير.
بالمقارنة مع تقنية اختبار التيار الدوامي النبضية التقليديةميزات المسح الدقيق:تدخل أقل من عوامل البيئة ، وكفاءة الكشف العالية ، وضوح أعلى (يمكن العثور على تآكل صغير ، ومعدل الكشف المفقود منخفض للغاية) ،مناسبة للكشف عن تآكل الأجزاء عالية الخطورة دون طبقة طلاء (بدون أو بعد إزالتها) أو طبقة طلاء رقيقة (أقل من 300 مم طبقة طلاء مضاد للتآكل)، إلخ) ، على سبيل المثال: أنابيب عملية مصنع الإنتاج، جدار المياه، أنبوب الفرن، أنابيب المفاصل الصغيرة، الكوع، الشاشة، إلخ.
3الخصائص الوظيفية
l ★هناك مفاتيح اختصار وشاشة LCD على المسبار، والتي يمكن عرض حالة العمل وبيانات الكشف في الوقت الحقيقي،وتتحسن كفاءة العمل بشكل كبير دون تشغيل متكرر للمضيف خلال عملية الكشف.
l ★يستخدم المسبار تقنية التركيز الإلكتروني، والتي لديها دقة فضائية أعلى، وتعرف أكبر، وقدرة أقوى على مكافحة التدخل لعيوب التآكل المحلية.
l غير حساسة لشكل العيوب، يمكنها اكتشاف تآكل سمك الجدار أو عيوب أخرى في خفض سمك الأجزاء المعدنية "مع طبقة تغطية (طبقة العزل، طبقة التبريد،طبقة واقية، الخ) ".
يمكن إجراء عمليات فحص أثناء تشغيل المعدات (درجة حرارة عالية، درجة حرارة منخفضة، المواد الموجودة في المعدات، الخ).
1 المواد التي تم اكتشافها: اكتشاف سمك الجدران المتبقية من المواد المعدنية المغناطيسية الحديدية مثل الفولاذ الكربوني ، الفولاذ ذات السبائك المنخفضة.
يمكن أن يكتشف أيضًا سمك الجدران المتبقية من الفولاذ المقاوم للصدأ ، سبائك الألومنيوم والمواد المعدنية غير المغناطيسية الأخرى.
شكل لوحة الأنبوب: لوحة، أنابيب مستقيمة، مرفق، خزان.
مواد طبقة التغطية: مواد غير موصلة وغير مغناطيسية ((الأسبستوس، الرغوة، الخ) ، الشبكة المعدنية، ورق الحديد، ورق الألومنيوم وغيرها من الطبقة الحماية المعدنية.
إمدادات الطاقة الهجينة AC/DC، بطارية الليثيوم القابلة لإعادة الشحن مدمجة تعمل بشكل مستمر لأكثر من 4 ساعات.
l تصميم IP64 معلق بالكامل ضد الغبار ومكافحة الرذاذ ، غطاء السيليكون مضاد للسقوط ومكافحة الاهتزاز ، أكثر ملاءمة لظروف العمل القاسية.
4المعلمات التقنية
l الحد الأقصى لارتفاع الرفع: 300 ملم
l الحد الأقصى لسمك جدار الكشف: 2 ≈ 45 ملم
l قطر الأنابيب: ≥20 ملم
1 سمك الطبقة الوقائية المعدنية: ≤ 1 ملم
1 ★دقة الكشف المتكرر: 2%
l ★حساسية الكشف عن عيوب التآكل: 5% (نسبة الحجم)
سرعة القياس: 15~ 0.5 مرة/ثانية (تقل مع زيادة سمك الجدار المقاس)
طول كابل المسبار:3m، 10m (اختياري)
★ بطارية الليثيوم قابلة لإعادة الشحن ، تعمل باستمرار لمدة 4 ساعات.
l ★حجم ووزن: مضيف: L290×W220×H95mm≤3.8kg، النوع P1 / المسبار الصغير: L106×W61×H52mm 0.5kg، النوع P2 / المسبار المتوسط: L148×W73×H192mm 1kg،P3型/大探头L196×W100×H62.5mm 1.5kg
1 درجة حرارة الوسط المختبر: -200~800°C
1 درجة حرارة الاتصال بالمسبار: -50°C+200°C
1 درجة حرارة المضيف: -10°C+50°C
الرطوبة: ≤85%R.H
إمدادات الطاقة: مرحلة واحدة AC100~240V/1.7A،50/60Hz،مخرج DC20V/5A
إزالة الطاقة: ≤38VA
5قائمة التعبئة
الوحدة الرئيسية ((بما في ذلك كابل البيانات، الشاحن، كابل المسبار 3m) 1 مجموعة
1 أنبوب كربوني فولاذي عارٍ مسبار عالي الدقة (C.S بما في ذلك المقبض) 1 قطعة
1 مسبار الفولاذ الكربوني (C.S: أصغر، متوسطة، كبيرة)
1 دليل تشغيل 1 كتاب
شهادة معايرة HUATEC 1 نسخة
علبة الأدوات/حقيبة
