كشف التيار الدوامي النبضي لسماكة جدار الأنابيب المعدنية HEF-17B

جهاز الكشف بالتيار الدوامي النبضي HEF-17B

1. الموديل والتكوين

2. مقدمة موجزة

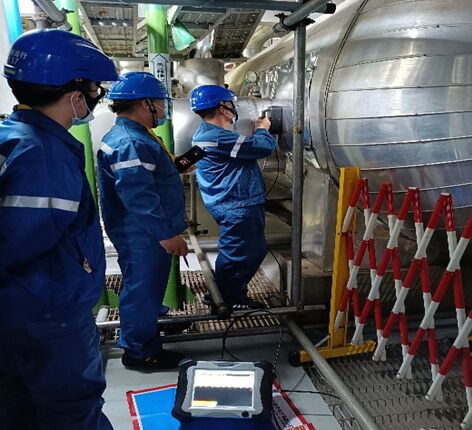

يمكن استخدام المعدات للفحص أثناء الخدمة لسمك جدار الأنبوب المعدني خارج طبقة التبطين، بدلاً من المحفزات التقليدية للتيار الجيبي إلى تيار نبضي، مجال مغناطيسي نبضي خارج الموصل، الموصل في مستشعر التيار الدوامي النبضي، عن طريق قياس عملية التوهين لمجال الكهرومغناطيسي للتيار الدوامي النبضي، لتقييم درجة تآكل سمك جدار الأنبوب. مقارنة بطريقة الكشف التقليدية لسمك الجدار:بدون تلميع، بدون اقتران، مسح مستمر للمعدات أثناء الخدمة، يمكن أن يحسن بشكل كبير كفاءة الكشف.

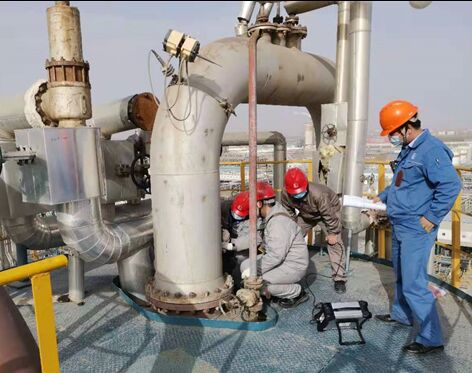

مقارنة بتكنولوجيا اختبار التيار الدوامي النبضي التقليدية،ميزات المسح الدقيق:تداخل أقل من العوامل البيئية، كفاءة كشف عالية، دقة أعلى (يمكن العثور على تآكل صغير، معدل الكشف المفقود منخفض للغاية)، مناسبة للكشف عن التآكل في الأجزاء عالية المخاطر بدون طبقة طلاء (بدون أو بعد الإزالة) أو طبقة طلاء رقيقة (أقل من 300 مم طبقة طلاء مضادة للتآكل، إلخ)، على سبيل المثال: خط أنابيب العمليات في مصنع الإنتاج، جدار الماء، أنبوب الفرن، أنبوب وصلة صغير، كوع، وصلة T، إلخ.

3. الميزات الوظيفية

• ★ توجد مفاتيح اختصار وشاشة LCD على المسبار، والتي يمكنها عرض حالة العمل وبيانات الكشف في الوقت الفعلي، ويتم تحسين كفاءة العمل بشكل كبير دون الحاجة إلى تشغيل متكرر للوحدة الرئيسية أثناء عملية الكشف.
• ★ يعتمد المسبار على تقنية التركيز الإلكتروني، والتي تتمتع بدقة مكانية أعلى، وقدرة تعرف أكبر، وقدرة أقوى على مقاومة التداخل للعيوب الموضعية.
• غير حساس لشكل العيوب، يمكنه اكتشاف تآكل سمك الجدار أو عيوب تقليل السمك الأخرى للأعضاء المعدنية "مع طبقة تغطية (طبقة عازلة، طبقة تبريد، طبقة واقية، إلخ)".
• يمكن إجراء عمليات الفحص عندما يكون الجهاز قيد التشغيل (درجة حرارة عالية، درجة حرارة منخفضة، مواد داخل الجهاز، إلخ).
• المواد التي تم اكتشافها: اكتشاف سمك الجدار المتبقي للمواد المعدنية المغناطيسية الحديدية مثل الفولاذ الكربوني، الفولاذ منخفض السبائك.
• ★ يمكنه أيضًا اكتشاف سمك الجدار المتبقي للفولاذ المقاوم للصدأ، وسبائك الألومنيوم، والمواد المعدنية الأخرى غير المغناطيسية الحديدية.
• شكل لوحة الأنبوب: لوحة، أنبوب مستقيم، كوع، خزان.
• مواد طبقة التبطين: مواد غير موصلة وغير مغناطيسية (أسبستوس، رغوة، إلخ)، شبكة معدنية، صفائح حديد، صفائح ألومنيوم وطبقات واقية معدنية أخرى.
• مزود طاقة هجين AC/DC، بطارية ليثيوم مدمجة قابلة لإعادة الشحن تعمل بشكل مستمر لأكثر من 4 ساعات.
• تصميم مغلق بالكامل IP64 مقاوم للغبار والرذاذ، تصميم غلاف سيليكون مقاوم للسقوط ومقاوم للاهتزاز، أكثر ملاءمة لظروف العمل القاسية.

4. المعلمات الفنية

• أقصى ارتفاع رفع: 300 مم
• أقصى سمك جدار للكشف: 2 ~ 45 مم
• قطر الأنبوب: ≥ 20 مم
• سمك الطبقة الواقية المعدنية: ≤ 1 مم
• ★ دقة الكشف المتكرر: 2٪
• ★ حساسية الكشف عن عيوب التآكل: 5٪ (نسبة الحجم)
• سرعة القياس: 15 ~ 0.5 مرة/ثانية (تقل مع زيادة سمك الجدار المقاس)
• طول كابل المسبار: 3 متر، 10 متر (اختياري)
• ★ بطارية ليثيوم مدمجة قابلة لإعادة الشحن، تعمل بشكل مستمر ≥ 4 ساعات.
• ★ الحجم والوزن: الوحدة الرئيسية: طول 290 × عرض 220 × ارتفاع 95 مم ≤ 3.8 كجم، مسبار صغير من النوع P1: طول 106 × عرض 61 × ارتفاع 52 مم 0.5 كجم، مسبار متوسط من النوع P2: طول 148 × عرض 73 × ارتفاع 192 مم 1 كجم، مسبار كبير من النوع P3: طول 196 × عرض 100 × ارتفاع 62.5 مم 1.5 كجم
• درجة حرارة الوسط المختبر: -200 ~ 800 درجة مئوية
• درجة حرارة ملامسة المسبار: -50 ~ +200 درجة مئوية
• درجة حرارة تشغيل الوحدة الرئيسية: -10 درجة مئوية ~ +50 درجة مئوية
• الرطوبة: ≤ 85٪ ر.ح
• مزود طاقة المحول: أحادي الطور AC100 ~ 240 فولت / 1.7 أمبير، 50/60 هرتز، خرج DC20 فولت / 5 أمبير
• استهلاك الطاقة: ≤ 38 فولت أمبير

5. قائمة التعبئة

• الوحدة الرئيسية (بما في ذلك كابل البيانات، الشاحن، كابل المسبار 3 متر) 1 مجموعة
• مسبار عالي الدقة لأنبوب فولاذي كربوني مكشوف (يشمل الفولاذ الكربوني المقبض) 1 قطعة
• مسبار فولاذ كربوني (فولاذ كربوني: صغير، متوسط، كبير) 1 مجموعة
• دليل التشغيل 1 كتاب
• شهادة معايرة HUATEC 1 نسخة
• حقيبة/علبة الجهاز 1 قطعة
