تفاصيل المنتج:
|
| مادة: | ABS | شاشة: | شاشات الكريستال السائل |
|---|---|---|---|
| حجم: | HV، HB، HRC، HLD | عرض البيانات: | 50 قوة التحميل، أوقات الاختبار، نتيجة الاختبار، المتوسط، الحد الأقصى، الحد الأدنى، مقياس الانحراف وا |
| ذاكرة: | 1000 مجموعة من بيانات القياس و20 مجموعة من بيانات المعايرة | مقياس الصلابة: | HL 、 HB 、 HRB 、 HRC 、 HRA 、 HV 、 HS |
| مقاس: | 160×80×31 ملم | دقق: | بمحركات |
| إبراز: | جهاز اختبار الصلادة بمحدد فيكرز الماسي,جهاز اختبار الصلادة بالموجات فوق الصوتية بمسبار محرك,معدات اختبار غير إتلافي مع ضمان,motorized probe ultrasonic hardness tester,non-destructive testing equipment with warranty |
||

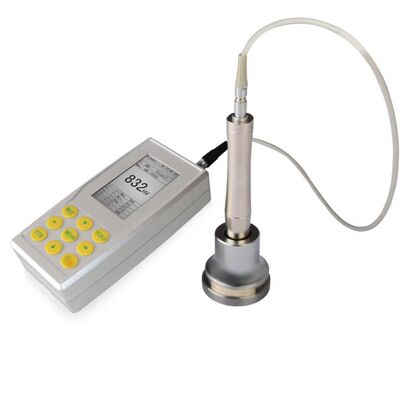

جهاز اختبار الصلادة بالموجات فوق الصوتية بمسبار محركي بمؤشر فيكرز الماسي بزاوية 136 درجة
الميزات:
عيوب واضحة لقياس الصلادة المستخدمة بشكل شائع مثل برينل، روكويل، فيكرز، ليب، إلخ.
روكويل وبرينل بقوة تحميل عالية وخدش كبير، يؤدي إلى تلف كبير في سطح العينة.
يستخدم فيكرز القياس البصري، ولكن فقط الفنيين المحترفين يمكنهم التشغيل بسلاسة، ومن المستحيل قياس صلادة قطعة العمل الثقيلة، والآلات المثبتة والأجزاء المجمعة بشكل دائم.
يستخدم جهاز اختبار الصلادة ليب الارتداد والطريقة غير المباشرة لقياس الصلادة، مما يؤدي بسهولة إلى انحراف كبير عند التحويل إلى مقاييس برينل، روكويل وفيكرز.
جهاز اختبار الصلادة بالموجات فوق الصوتية HUH-5E يستخدم طريقة مقاومة التلامس بالموجات فوق الصوتية للقياس المقارن للصلادة لقطع الاختبار، مع مزايا الدقة العالية والكفاءة وقابلية الحمل وسهولة التشغيل.
يستخدم جهاز اختبار الصلادة بالموجات فوق الصوتية HUH-5E على نطاق واسع لقياس صلادة الأجزاء المطروقة الصغيرة، والمواد المصبوبة، وفحص اللحام، ومنطقة التأثر بالحرارة، وقوالب الختم المعالجة بالنيترة الأيونية والقوالب، والأشكال، والمكابس، والأجزاء ذات الجدران الرقيقة، والمحامل، وجوانب الأسنان، إلخ.
ميزات المجسات اليدوية:
تم تقديم أحدث تقنيات مستشعرات الموجات فوق الصوتية
الحصول على قيمة صلادة دقيقة بدون أجهزة مساعدة
دعم القياس السريع بزاوية 360 درجة
تصميم هندسي بشري ممتاز سهل الإمساك
أبعاد ووزن المجس المناسبان مريحان للتحكم
قياس سريع ودقيق للحافة والموضع الثابت للعينة
خدش دقيق، غير مدمر للعينة
المواصفات:
| اسم المنتج | UCIجهاز اختبار الصلادة بالموجات فوق الصوتية |
| الموديل | HUH-5E |
| قوة التحميل | مسبار محركي بقوة 10 نيوتن |
| المؤشر | مؤشر فيكرز الماسي بزاوية 136 درجة |
| نطاق القياس |
HB: 85-650؛ HV 80-1599؛ HRC 20-70؛ HRB: 41-100؛ HRA: 61-85.6 HS: 34.2-97.3؛ Mpa: 255-2180N/mm |
| دقة القياس | HV: ±3%HV؛ HRC: ±1.5HRC؛ HB: ±3%HB؛ HLD: ±5HLD; |
| اتجاه القياس | يدعم 360 درجة |
| تخزين البيانات | لتخزين 1000 مجموعة من بيانات القياس و 20 مجموعة من بيانات المعايرة |
| مقياس الصلادة | HV, HB, HRC, HLD |
| عرض البيانات | قوة التحميل، عدد مرات الاختبار، نتيجة الاختبار، المتوسط، الحد الأقصى، الحد الأدنى، الانحراف ومقياس التحويل. |
| مؤشر الصلادة | شاشة LCD |
| بيئة التشغيل | درجة الحرارة: -10 درجة مئوية ~ 50 درجة مئوية؛ الرطوبة: 30% ~ 80% ر.ح. |
| جهد التشغيل | تيار مستمر 6 فولت |
| أبعاد الجهاز | 160x80x31 ملم |
| الوزن الصافي | حوالي 500 جرام (بدون المجس) |
التسليم القياسي:
| التسليم القياسي | الكمية | التسليم القياسي | الكمية | التسليم القياسي | الكمية | التسليم القياسي | الكمية |
| الوحدة الرئيسية HUH-5E | 1 | كابل المجس | 1 | حقيبة مقاومة للاهتزاز | 1 | دليل التشغيل باللغة الإنجليزية | 1 |
| مسبار محركي بقوة 10 نيوتن | 1 | كابل الاتصال | 1 | برغي | 1 | بطاقة الضمان | 1 |
| كتلة روكويل قياسية | 1 | كابل USB | 1 | شهادة التأهيل | 1 | قائمة التعبئة | 1 |
مواصفات المجس اليدوي:
| نوع المجس | UCI-1K | UCI-2K | UCI-5K | UCI-10K |
| قوة الاختبار | طول ممتد (يدوي) | 20N | طول قياسي (يدوي) | 98N |
| القطر | 22 ملم | 22 ملم | 22 ملم | 22 ملم |
| الطول | 154 ملم | 154 ملم | 154 ملم | 154 ملم |
| قطر قضيب التأرجح | 2.4 ملم | 2.4 ملم | 3 ملم | 3 ملم |
| خشونة سطح القياس | Ra<3.2 ميكرومتر | Ra<5 ميكرومتر | Ra<10 ميكرومتر | Ra<15 ميكرومتر |
| الحد الأدنى لوزن مادة الاختبار | 0.3 كجم | 0.3 كجم | 0.3 كجم | 0.3 كجم |
| الحد الأدنى للسماكة | 2 ملم | 2 ملم | 2 ملم | 2 ملم |
مواصفات المجس المحركي:
| نوع المجس | UCI-300 | UCI-500 | UCI-800 | UCI-1000 |
| قوة الاختبار | 3N | 5N | 8N | طول ممتد (يدوي) |
| القطر | 46 ملم | 46 ملم | 46 ملم | 46 ملم |
| الطول | 197.5 ملم | 197.5 ملم | 197.5 ملم | 197.5 ملم |
| قطر قضيب التأرجح | 3.7 ملم | 3.7 ملم | 3.7 ملم | 3.7 ملم |
| الحد الأدنى لوزن مادة الاختبار | 0.3 كجم | 0.3 كجم | 0.3 كجم | 0.3 كجم |
| الحد الأدنى للسماكة | 2 ملم | 2 ملم | 2 ملم | 2 ملم |
مواصفات الكتلة:
| نطاق الصلادة | التوحيد | الخشونة | البعد |
| (28~35)HRC | ±1.5HRC | Ra=0.02 ميكرومتر | Ø90x16 ملم |
| (38~43)HRC | ±1.5HRC | Ra=0.02 ميكرومتر | Ø90x16 ملم |
| (48~53)HRC | ±1.5HRC | Ra=0.02 ميكرومتر | Ø90x16 ملم |
| (58~63)HRC | ±1.5HRC | Ra=0.02 ميكرومتر | Ø90x16 ملم |
| (300~500)HV1 | ±3%HV | Ra=0.02 ميكرومتر | Ø90x16 ملم |
| (300~500)HV5 | ±3%HV | Ra=0.02 ميكرومتر | Ø90x16 ملم |
مواصفات حلقة الدعم:
| اسم حلقة الدعم | حلقة دعم مسطحة | حلقة دعم أسطوانية صغيرة | حلقة دعم أسطوانية كبيرة |
| التطبيق | قطعة اختبار مسطحة | قطعة اختبار بقطر 8-22 ملم | قطعة اختبار بقطر 16-80 ملم |
إرشادات لاختيار واستخدام أجهزة UCI:
| الحمل | الموديل | الميزات | التطبيقات النموذجية |
| 98N | مسبار قصير (يدوي) |
خدش كبير نسبيًا؛ يتطلب الحد الأدنى من تحضير السطح أجزاء مطروقة صغيرة، مواد مصبوبة، فحص لحام، HAZ |
50N |
| طول قياسي (يدوي) |
مسبار قصير (يدوي) الحمل سهل التطبيق ويوفر التحكم للاختبار على الأقواس الحادة طول ممتد 30 ملم |
طول ممتد 30 ملم قوالب الختم المعالجة بالنيترة الأيونية والقوالب، والأشكال، والمكابس، والأجزاء ذات الجدران الرقيقة المحامل، جوانب الأسنان |
القياس في الأخاديد، على جوانب وجذور أسنان التروس شفرات التوربينات، الجدار الداخلي للأنابيب بقطر > 90 ملم 10N يتم تطبيق الحمل بواسطة محرك سيرفو |
| طول ممتد (يدوي) |
مسبار قصير (يدوي) الحمل سهل التطبيق ويوفر التحكم للاختبار على الأقواس الحادة طول ممتد 30 ملم |
طول مخفض (90 ملم)؛ إلكترونيات في حاوية منفصلة قوالب الختم المعالجة بالنيترة الأيونية والقوالب، والأشكال، والمكابس، والأجزاء ذات الجدران الرقيقة المحامل، جوانب الأسنان
|
شفرات التوربينات، الجدار الداخلي للأنابيب بقطر > 90 ملم 8 نيوتن نمط المسبار المحركي يتم تطبيق الحمل بواسطة محرك سيرفو |
| أجزاء دقيقة مصقولة، تروس، مسارات محامل | حامل الاختبار | نمط المسبار المحركي | يتم تطبيق الحمل بواسطة محرك سيرفو؛ خدوش صغيرة نسبيًا |
| طبقات رقيقة، على سبيل المثال، نحاس أو كروم على أسطوانات فولاذية؛ | حامل الاختبار | HU-100 |
1 نيوتن نمط المسبار المحركي يتم تطبيق الحمل بواسطة محرك سيرفو؛ خدوش صغيرة نسبيًا طبقات وطلاءات رقيقة |
| حامل الاختبار HU-100: | حامل الاختبار | HU-100 | المادة |
فولاذ مقاوم للصدأ
| الوزن | 8.8 كجم |
| البعد (طول × عرض × ارتفاع) | 200 × 200 × 332 ملم |
