تفاصيل المنتج:
|
| اسم المنتج: | جهاز اختبار خشونة السطح | نموذج: | SRT-7000 |
|---|---|---|---|
| معيار: | ISO، ANSI، DIN، JIS | طول أخذ العينات (لتر): | 0.25، 0.8، 2.5 ملم |
| إبراز: | جهاز اختبار خشونة السطح مع طابعة,اختبار الدقة العالية للملف,معدات الاختبار غير المدمرة 22 معايير,high precision profile tester,non destructive testing equipment 22 parameters |
||

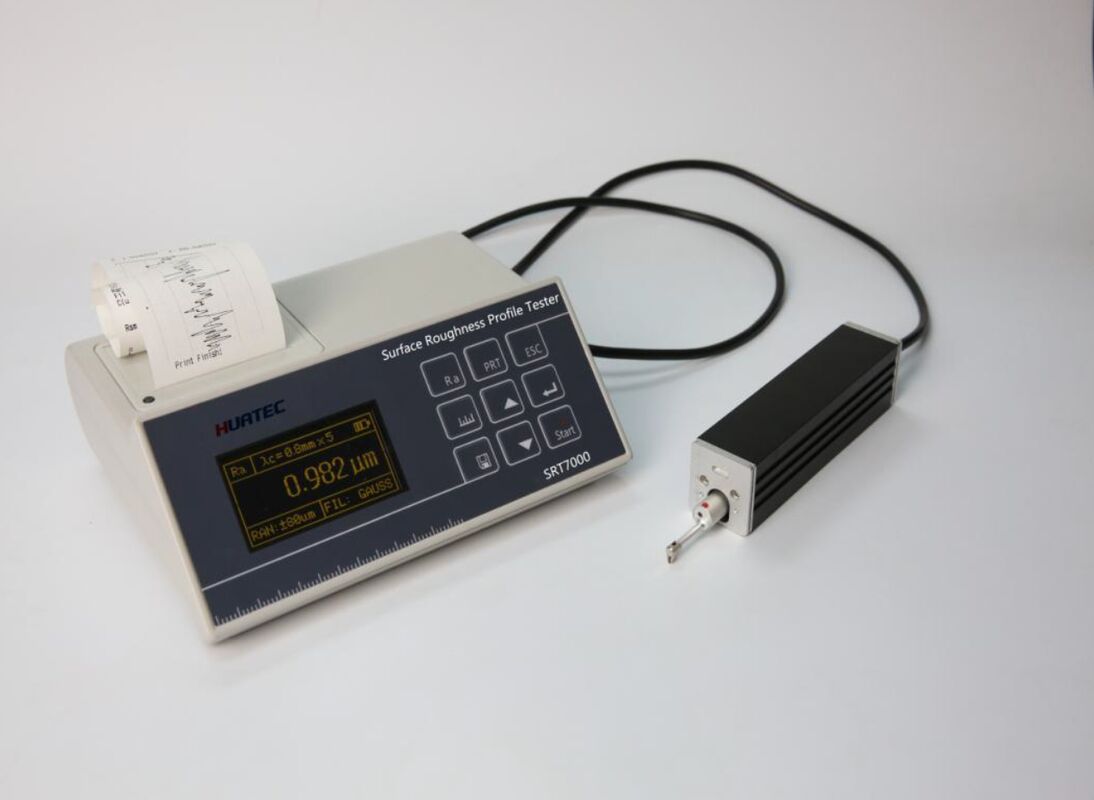

جهاز اختبار خشونة السطح عالي الدقة 22 معلمةطابعة مدمجة
وصف المنتج
جهاز اختبار الخشونة الدقيق SRT7000 هو أداة عالية الدقة لاختبار درجة نعومة السطح. يمكنه قياس خشونة السطح للأجزاء المصنعة، بما في ذلك الأسطح المستوية، والمائلة، والأسطوانية الخارجية، والأسطح، والثقوب، والأخاديد، والمحاور وما إلى ذلك.
الميزات
مستشعر ووحدة رئيسية منفصلان، لتلبية متطلبات الاختبار المختلفة
استخدام شريحة DSP للتحكم في البيانات ومعالجتها، بسرعة عالية واستهلاك طاقة منخفض
متوافق مع معايير وطنية متعددة مثل ISO، DIN، ANSI، JIS
وقت عمل مستمر أكثر من 20 ساعة
تخزين بيانات بسعة كبيرة، يمكنه تخزين 100 مجموعة من البيانات الأولية والموجات.
طابعة حرارية وجهاز متكاملان كوحدة واحدة، عمل هادئ، طباعة سريعة، يمكنك طباعة منحنى المحيط ومنحنى النسبة للمادة.
إعداد وعرض الساعة في الوقت الفعلي لتسهيل تسجيل البيانات وتخزينها.
مع ميزات توفير الطاقة مثل السكون التلقائي والإيقاف التلقائي
تصميم موثوق للدائرة والبرنامج لمنع تعطل المحرك.
يمكن للجهاز عرض مجموعة متنوعة من تلميحات وتعليمات المعلومات. على سبيل المثال عرض نتيجة القياس، تلميحات القائمة، رسائل الخطأ، والمفاتيح.
اختيار اللغة الإنجليزية.
يمكن الاتصال بأجهزة الكمبيوتر
طباعة جميع المعلمات أو أي معلمة يحددها المستخدم.
مستشعر سطح منحني اختياري، مستشعرات ثقوب، منصة قياس، غلاف مستشعر، قضيب تمديد وملحقات أخرى.
نطاق القياس
| المعلمة | نطاق المؤشر |
| Ra, Rq | 0.005 ميكرومتر ~ 16 ميكرومتر |
| Rz, R3z, Ry, Rt, Rp, Rm | 0.02 ميكرومتر ~ 160 ميكرومتر |
| Sk | 0 ~ 100% |
| S, Sm | 1 ملم |
| tp | 0 ~ 100% |
المعلمات الفنية
| الاسم | المحتوى | |
| نطاق القياس | محور Z (عمودي) | 160 ميكرومتر |
| محور X (أفقي) | 17.5 ملم | |
| الدقة | محور Z (عمودي) |
0.01 ميكرومتر / ±20 ميكرومتر 0.02 ميكرومتر / ±40 ميكرومتر 0.04 ميكرومتر / ±80 ميكرومتر |
| عناصر القياس | المعلمات |
Ra Rz==Ry(JIS) Rq Rt==Rmax Rp Rv R3z R3y Rz(JIS) Rs Rsk Rku Rsm Rmr Rpc, Rk, Rpk, Rvk, Mr1, Mr2 |
| المعيار | ISO, ANSI, DIN, JIS | |
| الرسم البياني | منحنى داعم، ملف خشونة، محيط مباشر | |
| المرشح | RC, PC-RC, Gauss, D-P | |
| طول العينة (lr) | 0.25, 0.8, 2.5 ملم | |
| طول التقييم (ln) |
Ln=lr×n n=1~5 |
|
| المستشعر | مبدأ القياس | محول تفاضلي للإزاحة |
| القلم | ألماس طبيعي، زاوية مخروط 90 درجة، نصف قطر طرف 5 ميكرومتر | |
| مقياس القوة | <4mN | |
| رأس التوجيه | كربيد، نصف قطر اتجاه الانزلاق 40 ملم | |
| سرعة الانزلاق |
lr=0.25, Vt=0.135 ملم/ثانية |
|
| lr=0.8, Vt=0.5 ملم/ثانية | ||
| lr=2.5, Vt=1 ملم/ثانية | ||
| العودة، Vt=1 ملم/ثانية | ||
| خطأ المؤشر | لا يزيد عن ±10% | |
| تقلب المؤشر | لا يزيد عن 6% | |
| الطاقة | بطارية ليثيوم أيون قابلة لإعادة الشحن مدمجة، يتم شحنها بواسطة شاحن DC5V، 800mA | |
| الأبعاد | 158×63.5×46 ملم | |
| الوزن | حوالي 300 جرام | |
| بيئة التشغيل |
درجة الحرارة: -20 درجة مئوية ~ 40 درجة مئوية الرطوبة:<90% رطوبة نسبية |
|
| بيئة التخزين والنقل |
درجة الحرارة: -40 درجة مئوية ~ 60 درجة مئوية الرطوبة:<90% رطوبة نسبية |
|
التكوين القياسي
جهاز اختبار الخشونة SRT7000
مستشعر قياسي
عينة قياسية متعددة الأخدود
قوس قابل للتعديل
محول طاقة
تعليمات
شهادة
بطاقة الضمان
برنامج الكمبيوتر
ملحقات اختيارية:
مستشعر للأسطح المنحنية/المقعرة/الأخدود، مستشعر ثقوب، منصة قياس، قضيب تمديد، لوحة معايرة.
