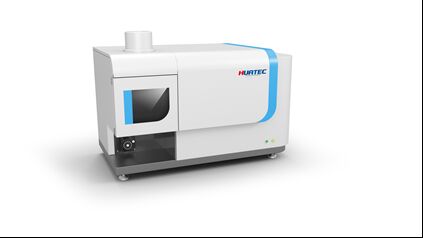

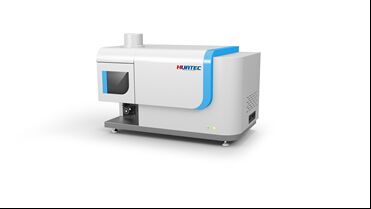

ICP-H7001 قناة واحدة ICP طيف انبعاثات بصرية 70 تحليل العناصر حساسية عالية

جهاز مطياف الانبعاث الضوئي بالبلازما المقترنة بالحث أحادي القناة ICP-H7001، تحليل 70 عنصراً، حساسية عالية

1. وصف الجهاز ومتطلبات البيئة

1.1 وصف الجهاز

جهاز HUATEC ICP-H7001 هو جهاز مطياف انبعاث ضوئي بالبلازما المقترنة بالحث أحادي القناة مع أنبوب ضوئي عالي الحساسية كمكتشف. يقوم باختبار عناصر متعددة ويمكنه قياس ما يصل إلى 70 نوعًا من العناصر. يحتوي على مولد ترددات لاسلكي عالي التردد ذي حالة صلبة، وضبط تلقائي، وبرنامج بواجهات تشغيل باللغتين الصينية والإنجليزية؛ قم بتكوين نظام مياه تبريد دائري مخصص، وقناة غاز الأرجون، وأنبوب مياه التبريد، ونظام أخذ عينات عالي الحساسية (بخاخ عالي الكفاءة مستورد مع غرفة تبخير مزدوجة الأنبوب).

1.2 متطلبات البيئة

1.2.1. لا تقم بتركيب الجهاز مباشرة بجوار النافذة أو الباب لتجنب الحمل الحراري والغبار والغازات المسببة للتآكل والاهتزاز.

1.2.2. يرجى الابتعاد عن التداخل الكهرومغناطيسي القوي.

1.2.3. درجة حرارة البيئة: 20-25 درجة مئوية.1.2.4. رطوبة العمل: ≤ 70%.1.2.5. يجب وضع الجهاز على طاولة عمل مستقرة خالية من الاهتزازات، ويجب أن يكون هناك نظام عادم فوق الجهاز. يجب ألا يكون هناك ضوء قوي أو تداخل كهرومغناطيسي قوي بالقرب من الجهاز، ويجب ألا تكون هناك غازات مسببة للتآكل قوية في البيئة.

2. المعلمات الفنية الرئيسية

الدقة

محلول مختلط متعدد العناصر بتركيز 2 جزء في المليون، RSD ≤ 1.5%.

2.3 حد الكشف يلبي متطلبات المستوى A للمعايير الوطنية.

2.4 مرونة الطيف: يمكنه إجراء تحليل شبه كمي وكمي على خطوط الطيف للعناصر التحليلية.

2.5 تكوين كواشف PMT محددة

3. نظام الحقن

3.1 أنبوب الشعلة: أنبوب مستطيل كوارتز متكامل (تقنية حاصلة على براءة اختراع)

3.2 البخاخ: بخاخ متحد المركز عالي الدقة وعالي الكفاءة 2 مل/دقيقة

3.3 غرفة التبخير: غرفة تبخير مزدوجة الأنبوب ممتدة بتقنية حاصلة على براءة اختراع

3.4 إجمالي استهلاك الأرجون: أقل من 14 لتر/دقيقة

3.5 المضخة التمعجية هي تصميم أوتوماتيكي بالكامل بخمس قنوات و 15 بكرة، وسرعة المضخة التمعجية قابلة للتعديل باستمرار.

3.6 يقلل نظام الحقن المنفصل من تأثير درجة الحرارة العالية على التبخير في الأنبوب المستطيل، ويمكنه أيضًا ملاحظة تقدم العينة مباشرة، مما يسهل التخلص من المواقف غير الطبيعية في الوقت الفعلي.

إذا توقف الجهاز عند نفاذ مصدر الغاز، فلن يتسبب ذلك في تلف كبير لمصدر الطاقة فحسب، بل سيؤدي أيضًا إلى احتراق أنبوب الشعلة. يتم تحديد استقرار مصدر الغاز من خلال المراقبة في الوقت الفعلي لقيمة ردود الفعل الجهدية عند نهاية مدخل الجهاز. بمجرد انخفاض القيمة، يتم إيقاف تشغيل مصدر الطاقة على الفور، ويمكن للغاز المتبقي داخل الجهاز الاستمرار في التبريد.

3.8 مراقبة فيديو اللهب: الجهاز مزود بنظام استشعار لهب عالي الحساسية وكاميرا مراقبة فيديو مرئية، والتي يمكنها مراقبة حالة اللهب في غرفة الاحتراق في الوقت الفعلي وإيقاف تشغيل طاقة الترددات اللاسلكية تلقائيًا عند إيقاف تشغيل المحرك لحماية المكونات الهامة للجهاز.

4. مولد الترددات اللاسلكية والبلازما

4.1 النوع: مولد ترددات لاسلكي عالي التردد ذو حالة صلبة، تبريد مياه سريع (تقنية حاصلة على براءة اختراع)، ضبط تلقائي.

4.2 التردد: 27.12 ميجاهرتز.

4.3 الطاقة: 500 واط ~ 1600 واط، قابلة للتعديل باستمرار، بدقة تعديل 1 واط، استقرار الطاقة: <0.1%.

4.4 إشعال البلازما هو تحكم أوتوماتيكي بالكامل، وجميع معلمات التشغيل مثل معدل تدفق غاز الحمل لا تحتاج إلى تعديل يدوي باستثناء مصدر الطاقة الرئيسي لجهاز ICP-OES.

4.5 خصائص مصدر الطاقة: مزود بحماية عكسية للطاقة لمصدر طاقة الترددات اللاسلكية (تقنية حاصلة على براءة اختراع)4.6 استبدال الأدوات: استبدال سريع لنظام الحقن باستخدام أدوات الأنبوب المستطيل الحاصلة على براءة اختراع ومنصة تركيب الأنبوب المستطيل.

5. النظام البصري

5.1 استقرار النظام البصري: مصمم على نفس المنصة مع نظام الحقن، يمتلك النظام البصري بأكمله تدابير زلزالية، والاهتزازات الأرضية العامة لا تؤثر على أدائه التحليلي.

5.2 نوع النظام: نوع تشينيتينا (نوع C-T)، ببعد بؤري 1000 مم.

5.3 يجب الحفاظ على النظام البصري عند درجة حرارة ثابتة، مع استقرار درجة حرارة ± 0.1 درجة مئوية.

الحد الأدنى لمسافة خطوة محرك المسح هو 0.0004 نانومتر.

6. برنامج التحكم:

6.1 البرنامج سهل التشغيل وبديهي، مع وظائف التحليل النوعي وشبه الكمي والكمي، بالإضافة إلى وظائف تحسين تشخيص الجهاز. البرنامج متوفر باللغتين الصينية والإنجليزية، ويمكن تبديله حسب الحاجة. تنسيق إخراج تقرير التقرير هو PDF، Excel، ملف إلكتروني أو طباعة مباشرة، ويمكن أن يكون قالبًا باللغة الإنجليزية. يمكن لبرنامج التحكم التشغيل تحت الإصدار الإنجليزي من Windows.

6.2 من خلال تحسين خوارزميات البرامج، يمكن تحقيق طرق خصم المصفوفة في الوقت الفعلي، مما يسمح بالتكبير والتصغير في الوقت الفعلي للإحداثيات ثنائية الأبعاد للأطياف ذات التداخل، مما يسهل معالجة الطيف. الحساب التلقائي للنتائج بنقرة واحدة يلغي متاعب معالجة البيانات الثانوية للعملاء.

6.3 يمكن تعيين وظيفة تتبع تدقيق تكوين البرنامج إلى إعدادات متعددة المستخدمين ومتعددة الأذونات. يمكن للمستخدمين تمكينها حسب احتياجاتهم، وفي نفس الوقت، يمكن حفظ البيانات المقاسة على الخادم للنسخ الاحتياطي.

6.4 سيتم إجراء تصحيح الطول الموجي في الوقت الفعلي تلقائيًا لكل قياس لخط الطيف لضمان موضع الذروة الدقيق.

يحتوي البرنامج 6.5 على وظيفة تتبع ويمكنه عرض نتائج حساب العينة الحالية في الوقت الفعلي أثناء التتبع.

6.6 وظيفة حماية أمان أوتوماتيكية بالكامل، اتصال الجهاز والتحكم باستخدام بطاقات التحكم، موضع المراقبة يتم التحكم فيه وتحسينه بواسطة البرنامج، مع وظيفة التحكم في سرعة المضخة التمعجية.

6.7 برنامج تشخيص الجهاز واتصالات الشبكة، وظائف إعادة معالجة البيانات.

6.8 يحتوي البرنامج على وظيفة إدارة أرشيف البيانات، ويدعم النسخ الاحتياطي للبيانات، والاستعادة، والحذف، ويدعم إخراج البيانات بتنسيق نصي.
