تفاصيل المنتج:
|
| طاقة الإخراج: | 0-25 واط، يتم التعديل تلقائيًا | مسافة الإرسال: | 0.03-5 كم |
|---|---|---|---|
| قوة: | كومة 12 فولت | مطابقة معاوقة الخرج: | 0-500(Ω)، مطابقة تلقائية |
| إبراز: | كاشف مسامية الأنابيب تحت الأرض,معدات تحديد موقع الأنابيب متعددة الوظائف,كاشف الاختبار غير المدمر HD-165,multi-functional pipe positioning equipment,HD-165 non-destructive testing detector |
||
جهاز تحديد موقع الأنابيب تحت الأرض متعدد الوظائف وكاشف المسامية HD-165
التطبيق
جهاز فحص حالة العزل الخارجي للأنابيب المدمجة HD-165 سهل التشغيل. تم زيادة الموثوقية ودقة الكشف بشكل كبير. بدون حفر التربة، يمكن لهذا الجهاز اكتشاف الموقع والاتجاهات والعمق ونقاط التسرب بشكل مريح ودقيق. إنه أحد أكثر الأجهزة تقدمًا في الصين. إنه ضروري لمد الأنابيب، والمواد الكيميائية، إلخ.
المعلمات الفنية
|
(1) معلمات مجموعة الإرسال |
1. قوة الخرج: 0-25 واط، يتم تعديلها تلقائيًا 2. طريقة إرسال الإشارات: إشارة تعديل 3. مطابقة مقاومة الخرج: 0-500 (أوم)، مطابقة تلقائية 4. مسافة الإرسال: 0.03-5 كم 5. الطاقة: بطارية 12 فولت 6. درجة حرارة العمل: -10 درجة مئوية - 50 درجة مئوية 7. الوزن: 3 كجم 8. الحجم: 276*227*98 ملم |
| (2) معلمات جهاز الكشف |
1. انحراف الموقع: <5 سم 2. نطاق الكشف:< 10 م 3. دقة حساب المسافة:<0.1% من مسافة الكشف 4. الطاقة: بطارية شحن 9.6 فولت 5. درجة حرارة العمل: -10 درجة مئوية - 50 درجة مئوية 6. الحجم: 165*110*68 ملم |
| (3) معلمات جهاز البحث عن التسرب |
1. دقة البحث عن التسرب: >0.5 ملم مربع 2. الطاقة: بطارية شحن 9.6 فولت 3. درجة حرارة العمل: -10 درجة مئوية - 50 درجة مئوية 4. الحجم: 165*110*68 ملم |
مقدمة الجهاز
1. سمات الجهاز
(1) يستخدم هذا الجهاز تصميمًا مسطحًا، وتشغيلًا بلوحة مفاتيح، كما أنه يحسن الموثوقية في الاستخدام الميداني.
(2) باستخدام مرشح رقمي بالكامل، يمكنه تحديد نطاق نقاط التسرب، وتسجيل
عدد نقاط التسرب تلقائيًا. كما أنه يعرض المسافة بين النقاط.
(3) يحتوي هذا الجهاز على طريقتين للكشف عن القيمة القصوى والقيمة الصفرية، ويتم تغييرهما تلقائيًا. سيتم إيقاف تشغيله عند انخفاض بطارية مجموعة الإرسال. سيرسل إشارة تذكير إلى مجموعة الاستقبال تلقائيًا. سيتم حفظ البيانات عند إيقاف تشغيله.
(4) يمكن لهذا الجهاز اكتشاف المقاومة بين الأنبوب والأرض، وإخراج إشارة لتعديل الإنذار، وسيتم تعزيز مقاومة التداخل. سيتم تعديل مجموعة الإرسال تلقائيًا مع مسافة الكشف. سيتم إيقاف تشغيله تلقائيًا بعد الكشف. يوفر بشكل ملحوظ الموارد.
2. مقدمة نظام الجهاز

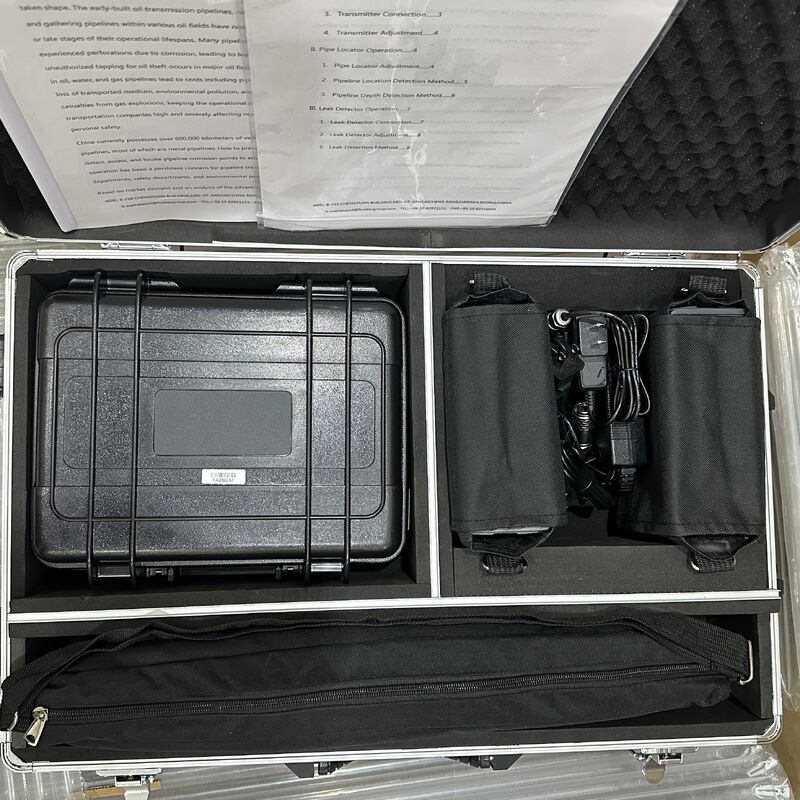

يشمل جهاز فحص حالة العزل الخارجي للأنابيب المدمجة HD-165 بشكل أساسي مجموعة الإرسال، وجهاز الكشف، وجهاز البحث عن التسرب، وملحقات أخرى.
يستخدم هذا الجهاز تصميمًا مسطحًا، وهو مقاوم للرطوبة والغبار، كما أنه يحسن الموثوقية في الاستخدام الميداني.
(1) وظيفة مجموعة الإرسال: تُستخدم لإرسال موجات راديو بتردد محدد، وعادةً ما تُستخدم مع مجموعة الاستقبال. يمكنها اكتشاف الموقع والاتجاهات والعمق ونقاط التسرب بشكل مريح ودقيق.
(2) وظيفة جهاز الكشف: يُستخدم جهاز الكشف في اكتشاف موقع الأنبوب واتجاهاته وعمقه. يمكنه أيضًا اكتشاف طول الأنبوب باستخدام جهاز حساب المسافة.
