تفاصيل المنتج:
|
| نطاق التردد: | 2kHz 1o 9GH | مسافة الكشف: | 0.3 م إلى 120 م |
|---|---|---|---|
| فانج ضغط الصوت: | 30 ديسيبل-1208 | الذاكرة الداخلية: | 32G8 |
| كشف التفريغ الجزئي: | العرض المباشر P9PD | كشف التسرب: | cisplay beal-dme وتقييم التسرب وفقدان التكلفة |
| إبراز: | كاميرا التصوير الصوتي بالموجات فوق الصوتية,كاشف صوت عالي الحساسية,معدات اختبار غير مدمرة بتردد 96 كيلو هرتز,high sensitivity sound detector,96kHz non destructive testing equipment |
||

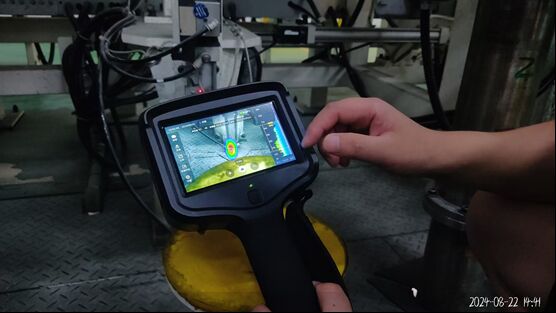

كاميرا التصوير الصوتي بالموجات فوق الصوتية عالية الحساسية HFD-V100 بدقة 96 كيلو هرتز للكشف عن الصوت
نجد في حياتنا اليومية أن البشر يستخدمون أعينهم لجمع المعلومات بشكل أسرع وأكثر بديهية من أي عضو آخر. لهذا السبب في العديد من الصناعات، يلزم المراقبة "المرئية" للعمليات المعقدة.
في الوقت نفسه، تم اختراع العديد من التقنيات التي وسعت مجالات الرؤية البشرية التي كانت غير مرئية للعين بشكل عام. التصوير بالرنين المغناطيسي (MRI) وأجهزة الأشعة السينية وكاميرات التصوير الحراري بالأشعة تحت الحمراء هي بعض الأمثلة على التقنيات التي تسمح للبشر "برؤية" المادة غير المرئية. ومع ذلك، لا توجد حاليًا سوى بعض الطرق الأساسية لقياس الضوضاء، مثل مقاييس الضوضاء. ما هي الميزة التي سنحصل عليها إذا كان يمكن رؤية الضوضاء أيضًا؟ كيف ستبدو كل الأشياء من حولنا من خلال نظام التصوير الصوتي؟
تم تطوير HFD-V100 لتصوير تطبيقات العلامة التجارية الصوتية KM المشهورة عالميًا، مثل تسرب الغاز المضغوط، وكشف التفريغ الجزئي في الآلات الكهربائية، واختبار إحكام المساحة، وما إلى ذلك، باستخدام تقنية التصوير الصوتي. يحسن استخدام ما يقرب من مائة ميكروفون رقمي عالي الدقة حساسية القياس، ويمكنه قياس الإشارات في نطاق تردد الموجات فوق الصوتية يصل إلى 96 كيلو هرتز. بالإضافة إلى ذلك، يمكن تحقيق أداء ممتاز في اكتشاف الضوضاء عالية التردد، بما في ذلك ضوضاء BSR (الطنين، الصرير، الأزيز). نظام التصوير الصوتي HFD-V100 هو نوع جديد من أنظمة تحديد وتحديد مواقع وتحليل مصادر الضوضاء. يستخدم ميكروفونًا رقميًا عالي الحساسية لتصوير الصوت المجمع على الشاشة في شكل خريطة كنتورية ملونة. يقيس بفعالية توزيع المجال الصوتي، وتتراكب الصورة الصوتية وصورة الفيديو الضوئية المرئية بشكل مثالي، مما يشكل تأثير اكتشاف مشابه لتأثير الكاميرا الحرارية على درجة حرارة الجسم. يمكنه تحديد وتحديد مواقع مصادر الصوت الثابتة والعابرة والمتحركة بسرعة، ومساعدة الأشخاص على فهم الموجات الصوتية والمجالات الصوتية ومصادر الصوت بشكل بديهي، وفهم مواقع وأسباب الضوضاء التي تولدها الآلات والمعدات، ثم إيجاد طرق لإدارة الضوضاء والتحكم فيها.
المواصفات الفنية
|
المعلمات |
نطاق التردد |
2 كيلو هرتز إلى 9 جيجا هرتز |
|
مسافة الكشف |
0.3 متر إلى 120 متر |
|
|
نطاق ضغط الصوت |
30 ديسيبل - 120 ديسيبل |
|
|
المستشعر (الميكروفون) |
96 قناة رقمية MEMS |
|
|
الحساسية |
تم اكتشاف تسرب 50 سم مكعب عند ضغط 3 بار على مسافة 10 أمتار |
|
|
واجهة المستخدم |
نوع الشاشة |
شاشة لمس 5 بوصة 800 × 480 |
|
كاميرا رقمية مدمجة (مدمجة) |
عدسة بتركيز ثابت |
|
|
سرعة إطار الكاميرا |
25 إطارًا في الثانية |
|
|
سطوع الإضاءة الخلفية |
قابل للتعديل |
|
|
أنواع القياس |
الموجات فوق الصوتية، الصوت المسموع، معرفة المستخدم |
|
|
كشف التسرب |
عرض وتقييم فوري للتسرب وفقدان التكلفة |
|
|

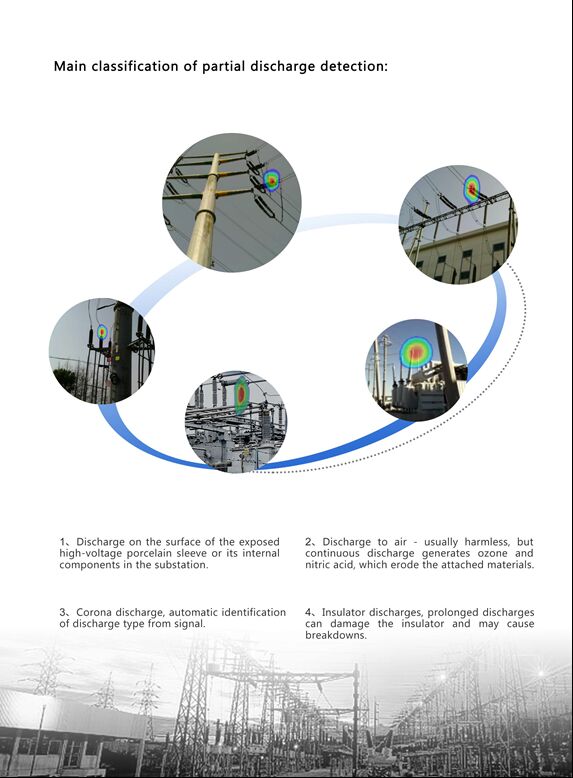

كشف التفريغ الجزئي |
عرض مباشر لـ PD |
|
|
الاتصال والتخزين |
الذاكرة الداخلية |
32 جيجابايت |
|
نوع الذاكرة |
صور JPG، فيديو MP4 |
|
|
الاتصال |
Win.USB |
|
|
البرنامج |
برنامج تقارير البيانات |
مع برنامج SoundReporter C |
|
البطارية الداخلية |
نوع البطارية |
بطارية ليثيوم قابلة لإعادة الشحن 7.4 فولت، 3500 مللي أمبير، يمكن تغييرها في الموقع |
|
وقت تشغيل البطارية |
حوالي 3 ساعات (يعتمد على بيئة الموقع وظروف العمل) |
|
|
طريقة الشحن |
شحن مزدوج بنقطة اتصال خارجية |
|
|
وقت الشحن |
2-3 ساعات |
|
|
معلمات البيئة |
درجة حرارة التشغيل |
-20 درجة مئوية إلى 50 درجة مئويةالوزن-40 درجة مئوية إلى 70 درجة مئوية (بدون بطارية)الوزن |
|
<95% رطوبة نسبية |
المعلمات الماديةالوزن280 × 160 × 70 ملمالوزن1.5 كجم |
|
|
مادة الغلاف |
سبائك الألومنيوم، ABS |
|
|
درجة IP |
IP51 |
الأمان |
|
شهادات الامتثال |
IEC، CE، CB، FCC، EX |
|
|
الضمان |
فترة الضمان |
|
|
سنتان |
دعم اللغة |
|
|
اللغة |
الصينية، الإنجليزية |
المزيد من مجالات التطبيق الأخرى:يمكن استخدام نظام التصوير الصوتي لمراقبة الضوضاء البيئية، والتحكم في ضوضاء الآلات، والقياسات الصوتية في البيئات الداخلية أو المفتوحة، وما إلى ذلك، لقياس توزيع مصادر الصوت، والاستفادة من التصوير المرئي الفريد للقياسات.مراقبة وتوزيع الضوضاء البيئية في محطات الطاقة وورش العمل والمحطات النووية، وما إلى ذلك، مع تحديد موقع وشدة توليد الضوضاء، والمساعدة في إيجاد طرق للقضاء على الضوضاء. |
|
تحليل ضوضاء الطرق السريعة: قياس ضوضاء القيادة للسيارات والقطارات والسكك الحديدية عالية السرعة، وتحليل توزيع الضوضاء، وهو أمر مفيد لتصميم الحواجز الصوتية واعتماد تدابير الحد من الضوضاء. |
مراقبة الآلة: بعد الحصول على قاعدة بيانات ميزات للحالات المختلفة للآلة، عن طريق بناء قاعدة بيانات، يمكن مراقبة حالة الآلة في الوقت الفعلي. |
تقييم الضوضاء: يستخدم لتقييم جودة الضوضاء لمحطات الطاقة والمحولات والقاطرات، وما إلى ذلك، للإبلاغ عن حجم ضوضاء المعدات ونطاق ترددها، وما إلى ذلك، في نقاط ثابتة وبشكل كمي. |
|
يستخدم للكشف عن توزيع الصوت وتحليله في القاعة، والإبلاغ عما إذا كان الصوت في القاعة موحدًا وما إذا كانت هناك مناطق مظلمة صوتيًا في شكل مخطط توزيع؛ التقاط اتجاهي ثابت لصوت الكلام لشخص معين يمكن أن يلغي تداخل الأصوات المحيطة ويحصل على كلام واضح للمقدم. |
لم يعد المقدم بحاجة إلى حمل ميكروفون. يستخدم لقياس وتقييم الضوضاء في بيئة صغيرة النطاق. يبلغ عن شدة الضوضاء في منطقة المعيشة في شكل خريطة توزيع، خاصة على طول الشارع، ويقيس على وجه التحديد شدة كل مصدر ضوضاء (مصنع معالجة، حقل تجريبي، إلخ) بالقرب من منطقة المعيشة. |
|
