تفاصيل المنتج:
|
| تردد التشغيل: | 128 هرتز، 512 هرتز، 1 كيلو هرتز | نطاق القياس: | 0-20 متر |
|---|---|---|---|
| حساسية: | 10 مللي أمبير على عمق دفن 1 متر | دقة العمق: | ±2.5% من العمق (بدون تداخل من خطوط الأنابيب المجاورة) |
| تيار الإخراج: | 100 مللي أمبير، 300 مللي أمبير، 600 مللي أمبير، 1 أمبير، 1.5 أمبير، 2 أمبير، 2.5 أمبير، 3 أمبير | مسافة الإطلاق: | الحد الأقصى 30 كم |
| إمدادات طاقة التيار المتردد: | 220 فولت/50 هرتز تيار متردد | درجة حرارة التشغيل: | -20 ℃ إلى +50 ℃ |
| إبراز: | كاشف تآكل خطوط الأنابيب HD-170PCM,معدات فحص خطوط أنابيب النفط والغاز,جهاز الاختبار غير المدمر متعدد الوظائف,oil & gas pipeline inspection equipment,multi-function non-destructive testing device |
||
معدات الكشف عن تآكل خطوط الأنابيب متعددة الوظائف HD-170PCM للنفط والغاز
نظرة عامة3. يمكن تحرير البيانات المستوردة والبيانات بعد الحسابات ذات الصلة.
يمكن لجهاز HUATEC المتكامل للكشف عن حالة طلاء خطوط الأنابيب المضادة للتآكل فحص خطوط الأنابيب المدفونة دون حفر، وتقييم كمي لأضرار الطلاء الخارجي المضاد للتآكل لخطوط الأنابيب المدفونة، وتحديد وقياس عمق خطوط الأنابيب بدقة. يمكن استخدام تقنية الكشف هذه كوسيلة للفحص والقبول لخطوط الأنابيب المكتملة حديثًا، وكذلك للمراقبة المنتظمة لخطوط الأنابيب قيد التشغيل. يمكن أن يؤدي فحص حالة الطبقة الواقية لخطوط الأنابيب المدفونة وإجراء الاستبدال والإصلاح المستهدف إلى إطالة العمر التشغيلي لخطوط الأنابيب وتوفير مبلغ كبير من أموال الصيانة والتجديد. وهي قابلة للتطبيق على نطاق واسع لتقييم جودة الطلاءات الخارجية المضادة للتآكل لخطوط الأنابيب المضادة للتآكل للنفط والغاز الطبيعي وغاز المدن ومياه الصنبور، إلخ.
المعلمات الفنية3. يمكن تحرير البيانات المستوردة والبيانات بعد الحسابات ذات الصلة.
|
المستقبل3. يمكن تحرير البيانات المستوردة والبيانات بعد الحسابات ذات الصلة. |
*أوضاع تحديد الموقع: وضع الوادي، وضع الذروة، وضع الذروة الواسعة، وضع سهم الذروة طرق قياس العمق: قراءة مباشرة للعمق، قياس عمق بطريقة 80%، قياس عمق بطريقة 50% *تردد التشغيل: 128 هرتز، 512 هرتز، 1 كيلو هرتز *دقة تحديد الموقع: ± 2.5% من العمق (بدون تداخل من خطوط الأنابيب المجاورة) *دقة التيار: ± 2.5% من التيار الفعلي (بدون تداخل من خطوط الأنابيب المجاورة) *دقة العمق: ± 2.5% من العمق (بدون تداخل من خطوط الأنابيب المجاورة) *نطاق القياس: 0-20 متر *رسم خرائط التيار: يمكنه قياس حجم تيارات الإشارة واتجاه تلف الطلاء المضاد للتآكل بدقة *الحساسية: 10 مللي أمبير عند عمق دفن 1 متر *تسجيل البيانات: موقع خط الأنابيب، عمق الدفن، حجم التيار في الأنبوب، المسافة بين نقاط القياس *تنزيل البيانات: يمكن تنزيل البيانات المسجلة إلى الكمبيوتر *خلية البطارية: بطارية ليثيوم، قادرة على العمل المستمر لمدة 24 ساعة *مادة الغلاف: بلاستيك هندسي ABS *الأبعاد الكلية: 62 × 30 × 15 سم *الوزن: 2.5 كجم المرسل: *تحديد موقع الضرر: تحديد موقع واتجاه نقطة تلف الطلاء المضاد للتآكل بدقة تصل إلى 2 سنتيمتر *تيار الخرج: 100 مللي أمبير، 300 مللي أمبير، 600 مللي أمبير، 1 أمبير، 1.5 أمبير، 2 أمبير، 2.5 أمبير، 3 أمبير *جهد الخرج: 120 فولت كحد أقصى |
|
*قدرة الخرج: 150 واط كحد أقصى |
*مسافة الإرسال: 30 كم كحد أقصى *مصدر طاقة التيار المتردد: 220 فولت/50 هرتز تيار متردد *مدخل تيار مستمر: بطارية ليثيوم 24 فولت، 20 أمبير ساعة *درجة حرارة التشغيل: -20 درجة مئوية إلى +50 درجة مئوية *مادة الغلاف: بلاستيك هندسي ABS *الأبعاد الكلية: 38 × 28 × 18 سم *الوزن: 8.8 كجم الكاشف (إطار A):*دقة تحديد الموقع: ≤ 5 سم*التحكم في الكسب: كسب تلقائي، النطاق: 0-140 ديسيبل*دقة تحديد الموقع: ≤ 5 سم *تحديد موقع الضرر: تحديد موقع واتجاه نقطة تلف الطلاء المضاد للتآكل بدقة تصل إلى 2 سنتيمتر *مصدر الطاقة: حزمة بطارية ليثيوم 7.4 فولت *ساعات العمل: ≥ 24 ساعة |
|
*الوزن: 2.5 كجم |

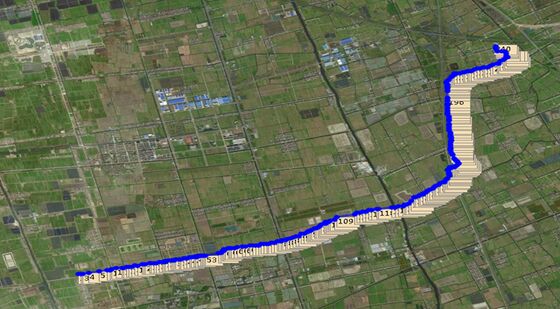

الميزات : *مرشح رقمي DSP بحلقة قفل طور نطاق فائق الضيق 0.2 هرتز *يعزز المستقبل عالي الحساسية بشكل كبير عمق ومسافة الكشف. *كاشف ACVG (إطار A) مستقل، لا حاجة للاتصال بالمستقبل، موثوقية عالية؛ *يحتوي إطار A على وظائف عرض جهد البطارية، وقياس قيمة ديسيبل لحجم نقطة تلف طبقة الحماية من التآكل، ومؤشر اتجاه نقطة تلف طبقة الحماية من التآكل. *وظيفة تحديد المواقع بنظام تحديد المواقع العالمي (GPS)، ورسم خرائط تلقائي لمسارات خطوط الأنابيب؛ |
*تشير الأسهم اليسرى واليمنى إلى موقع خط الأنابيب، مما يسمح بتحديد موقع خط الأنابيب بسرعة.3. يمكن تحرير البيانات المستوردة والبيانات بعد الحسابات ذات الصلة.
*يمكن لبرنامج تحليل البيانات حساب قيمة Y لمعدل توهين التيار، وقيمة P لكثافة نقاط تلف الطلاء المضاد للتآكل، وقيمة Rg لمقاومة العزل للطلاء المضاد للتآكل.
*تتوافق نتائج التصدير لبرنامج تحليل البيانات مع المعيار الوطني (GB/T 19285-2014).
*يحتوي برنامج تحليل البيانات على شهادة تسجيل حقوق الطبع والنشر للبرنامج.
مبدأ العمل

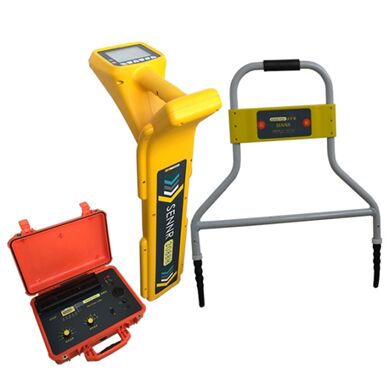

يتكون HD-170PCM من ثلاثة أجزاء: المرسل والمستقبل والكاشف (إطار A). المرسل هو جهاز مستقل لإخراج إشارة الكشف من 0.1 أمبير إلى 3 أمبير، ويستخدم المستقبل المحمول لتتبع مسارات خطوط الأنابيب، وتحديد نقاط التلف بدقة، وقياس التيار. ينخفض شدة التيار على خط الأنابيب مع زيادة المسافة. في ظل ظروف ثبات قطر الأنبوب ومادة الأنبوب وبيئة التربة، كلما كان عزل الطبقة المضادة للتآكل عن الأرض أفضل، قل فقدان التيار وقل التوهين. على العكس من ذلك، إذا كان الطلاء المضاد للتآكل تالفًا، مثل التقادم والتقشير، وكان أداء العزل أسوأ، فسيكون فقدان التيار أكثر حدة وسيكون التوهين أكبر.
عند تحميل إشارة التردد المنخفض للغاية (CP) القريبة من إشارة التيار المستمر على خط الأنابيب، فإن تدرج الجهد الناتج عن نقطة تلف طبقة الحماية من التآكل للأنبوب والتربة ينشئ وفقًا لذلك توزيعًا لمجال كهربائي أرضي على الأرض فوق خط الأنابيب. كلما اقتربنا من نقطة التلف، زاد تدرج الجهد، وزادت كثافة التيار على الأرض فوق خط الأنابيب. بشكل عام، كلما زادت المساحة المكشوفة، زادت كثافة التيار بالقرب منها، وزاد تدرج الجهد الأرضي. يكتشف جهاز المسبار موقع خط الأنابيب، مع إبقاء الكاشف في موقع خط الأنابيب. يقيس كاشف تدرج الجهد قيمة تدرج الجهد (ديسيبل) فوق خط الأنابيب واتجاه التيار (CP) في التربة لتحديد شدة تلف خط الأنابيب والموقع الدقيق لنقطة تلف طبقة الحماية من التآكل.
برنامج التقييم
:
1. نظرة عامة على البرنامج
للتعاون مع المعالجة اللاحقة وتحليل بيانات الكشف الميداني لأجهزة الكشف عن طبقة الحماية من التآكل الخارجية لخطوط الأنابيب تحت الأرض في السوق الحالية (بما في ذلك معلومات الموقع الجغرافي لخط الأنابيب المستهدف، ومعلومات عمق الدفن، ومعلومات التيار في الأنبوب، وحجم نقطة تلف طبقة الحماية من التآكل، وما إلى ذلك)، وفقًا للمعايير الوطنية (GB/T 19285-2014) والمعايير الصناعية ذات الصلة، قم بتوفير تقرير تقييم الطلاء المضاد للتآكل لقسم الأنبوب الذي تم اختباره (تقرير رسومي، تقرير نصي)، وقدم للمستخدمين نتائج التقييم التصنيفي للتوهين الحالي لطلاء الحماية الخارجي من التآكل وقيمة كثافة نقاط التلف لطلاء الحماية الخارجي من التآكل لتحديد تدابير المعالجة اللاحقة: مراقبة طبقة الحماية من التآكل، الإصلاح المحلي لطبقة الحماية من التآكل، الإصلاح الشامل لطبقة الحماية من التآكل، إلخ، ويمكن طباعتها في شكل تقارير، مما يوفر أساسًا مرجعيًا موثوقًا لأصحاب خطوط الأنابيب ويسهل الأرشفة.
2. وظائف البرنامج
بناءً على بيانات القياس الميداني لخط الأنابيب المدفون بواسطة المستقبل (مثل التيار، عمق الدفن، خط الطول والعرض، المسافة، حجم نقطة التلف، إلخ)، يتم إنشاء منحنيات وتقارير ذات صلة. يحتوي البرنامج على الوظائف التالية:
1. يمكن توصيله بمستقبل مقياس خط الأنابيب، ويمكن استيراد بيانات التيار، وعمق دفن خط الأنابيب، وخط الطول والعرض، والمسافة والبيانات الأخرى المحفوظة أثناء عملية القياس إلى البرنامج (أو يمكن إدخال البيانات ذات الصلة التي تم جمعها في الموقع يدويًا). في الوقت نفسه، في الحالة المتصلة، يمكن مسح البيانات المحفوظة في الجهاز.
2. بعد استيراد البيانات، يمكن للبرنامج حساب قيمة Y لمعدل توهين التيار، وقيمة P لكثافة نقاط تلف طبقة الحماية من التآكل، وقيمة Rg لمقاومة العزل لطبقة الحماية من التآكل بناءً على البيانات المستوردة.3. يمكن تحرير البيانات المستوردة والبيانات بعد الحسابات ذات الصلة.
4. يمكن تصفح البيانات، ويمكن عرض البيانات المحفوظة في شكل جداول إحصائية. يمكن أيضًا تصديرها بتنسيق جدول Excel أو Word لسهولة العرض. يجب حفظ التقرير المتكون بتنسيق مستند Word أو بتنسيق مستند PDF.
