جهاز الكشف عن عيوب الجسيمات المغناطيسية المحمولة لمراقبة الحواجز

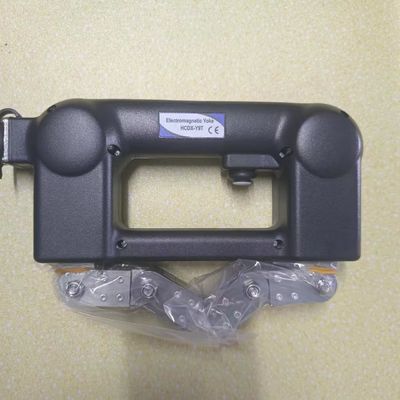

كاشف عيوب الجسيمات المغناطيسية المحمول HCDX-Y9L AC DC Magnetic Yoke لفحص اللحامات

نظرة عامة

إن HCDX-Y9L عبارة عن شوكة مغناطيسية متينة وعالية القوة تعمل بالتيار المتردد والمستمر مصممة للكشف عن المؤشرات السطحية وتحت السطحية في التطبيقات الأكثر وعورة.

بفضل هيكلها المحكم المقاوم للمواد الكيميائية، وأرجلها المفصلية لتشكيل أي شكل من أشكال الأجزاء، وسلكها القوي المعزز للإجهاد بطول اثني عشر قدمًا للاستخدام الميداني، فإن HCDX-Y9L مثالي لفحص اللحامات والاختبارات عن بعد الأخرى.

تسمح أدوات التحكم ذات الحالة الصلبة للمشغل باستخدام مجالات مغناطيسية بالتيار المتردد والمستمر للمؤشرات السطحية لتلبية جميع احتياجات الفحص.

يتميز كاشف عيوب الجسيمات المغناطيسية من نوع الشحن ببنية مدمجة، وتصميم معقول، وحجم صغير، ووزن خفيف، وسهولة الحمل. يمكن استخدام كاشف العيوب مباشرة في مصدر طاقة مغناطيسي بالتيار المستمر (حزمة بطارية عاكس DC-AC)، وهو فعال ومحمول. إنه مناسب لفحص لحامات الهيكل، وكشف لحامات الهياكل الفولاذية على ارتفاعات عالية، والتشغيل الداخلي لأوعية الضغط. هذه الأداة مناسبة لأجزاء الهياكل الفولاذية في صناعات الطاقة، والمعادن، والبتروكيماويات، والآلات وغيرها، مثل الغلايات، وأوعية الضغط، والأنابيب المضغوطة، ولحامات أجسام السفن، وهياكل اللحام لمختلف أنواع المواد المغناطيسية الحديدية، وكشف عيوب السطح والعيوب القريبة من السطح بالجسيمات المغناطيسية.

تتوافق هذه الأداة مع المتطلبات القياسية لـ JB/T7411-2012، ASME BPVC، ASTM E709، ASTM E1444، ASTM E3024 "الشروط الفنية لكاشف عيوب الشوكة الكهرومغناطيسية".

مغنطة التيار المتردد لحزمة البطارية القابلة لإعادة الشحن MT-600

ميزات المنتج

هيكل محكم ومتين

مقاوم للمواد الكيميائية والتآكل

تشغيل التيار المتردد للفحص السطحي وتحت السطحي

يتجاوز مواصفات الرفع ASTM

من الممكن استخدام مصدر طاقة مغناطيسي بالتيار المتردد (حزمة بطارية عاكس DC-AC) لتوفير طاقة التيار المتردد دون أي توصيل مباشر بمصدر طاقة التيار المتردد.

يمكن استخدام مصدر الطاقة المغناطيسي بالتيار المستمر (حزمة بطارية DC) لتحقيق وظيفة المغنطة بالتيار المستمر.

عندما تكون قوة الرفع غير كافية، يتم قطع الطاقة تلقائيًا لضمان حساسية الكشف عن العيوب.

يمكن لوظيفة عرض الطاقة عرض طاقة البطارية الحالية، ولها وظيفة إنذار صوتي وضوئي.

شريحة كمبيوتر دقيقة مدمجة لتثبيت جهد الخرج وضمان حساسية الكشف.

مغنطة قابلة للتعديل

يمكن لحقيبة الخصر الخاصة بالعمل حمل حزمة البطارية، والتعليق المغناطيسي، وعامل التباين، ومسبار الشوكة، وما إلى ذلك.

المعلمات الفنية

درجة حرارة العمل: -10 ~ +40 درجة مئوية

درجة حرارة التخزين: -20 ~ 50 درجة مئوية

الرطوبة النسبية:<80% بدون تكثف

ارتفاع درجة حرارة العمل:<18 درجة مئوية

معدل الحمل المؤقت: >50%

الحساسية: قطعة اختبار قياسية A1، أخدود 15/50 معروض بوضوح.

قوة الرفع الدنيا للتيار المتردد: >4.5 كجم (44 نيوتن)

قوة الرفع الدنيا للتيار المستمر: >18.1 كجم (177 نيوتن)

الشوكة الكهرومغناطيسية: HCDX-Y9L

تباعد الأقطاب:0 ~ 210 ممالحد الأقصى للتيار: 2.8 أمبير

الوزن: 2.4 كجم

الوظيفة الرئيسية:

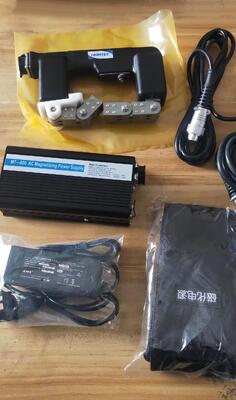

مغنطة التيار المتردد المباشر التكوين القياسي:

مضيف كاشف عيوب المسحوق المغناطيسي

HCDX-Y9L1 قطعة خط الطاقة 1

حزمة بطارية عاكس DC-AC قابلة لإعادة الشحن MT600 (مصدر طاقة مغناطيسي بالتيار المتردد) 1

حقيبة ظهر طاقة التيار المتردد 1

محول طاقة 1

خط توصيل طاقة التيار المتردد 1

صندوق الأداة 1
