تفاصيل المنتج:
|
| مسافة القطب المغناطيسي: | 45 ~ 225mm | طول سلك الطاقة (سلك الزنبرك): | 3 م |
|---|---|---|---|
| ارتفاع درجة الحرارة: | مقبض درجة حرارة السطح ≤40 درجة مئوية | قوة الرفع: | ≥4.5 كجم |
| مزود الطاقة: | التيار المتردد: 220 فولت/50 هرتز | ||
| إبراز: | نير مغناطيسي محمول,معدات اختبار الجسيمات المغناطيسية,يوك طاقة بطارية مدمج,magnetic particle testing equipment,built-in battery power yoke |
||

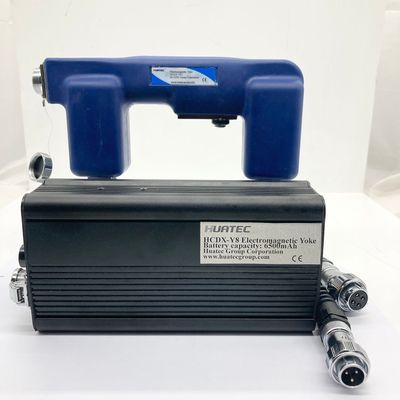

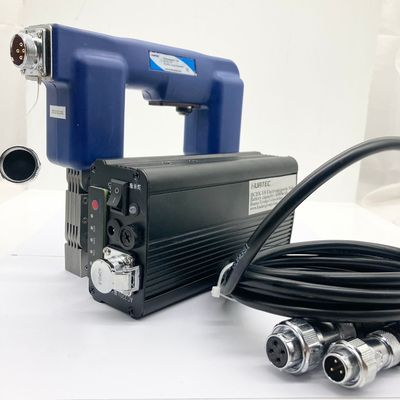

HCDX-Y8T نير مغناطيسي محول محمول مع طاقة بطارية مدمجة لاختبار الجسيمات المغناطيسية
1إدخال المنتج
HCDXY8T هو أحدث نير محمول AC تم تطويره من قبل شركتنا ، مجهزة بمصدر طاقة AC محمول ، والذي يمكن أن يتخلص من عبودية إمدادات الطاقة وتسهيل العمليات الميدانية.يستخدم للكشف عن عيوب الجسيمات المغناطيسية والمغناطيسية المحلية للقطعةالجهاز مضغوط ودائم، وقوة الرفع ومؤشرات أخرى تلبي متطلبات GB / T 15822.3-2005 / ISO 9934-3-2002، ASME V وغيرها من المعايير.
مصدر الطاقة المحمول خاص AC يتبنى تقنية متقدمة معيار الإخراج AC220V / 50HZ مصدر الطاقة ، يتبنى التحكم الذكي IC ، شكل الموجة الإخراج من الجهاز هو موجة الجذور النقية ،ولها وظائف حماية مثالية جدا (بما في ذلك حماية عبء الخروج، حماية الطاقة الخارجة من التيار الزائد ، حماية الاختصار الخارجي ، حماية بطارية عالية الجهد ، حماية بطارية منخفضة الجهد ، حماية درجة حرارة عالية).إمدادات الطاقة الخاصة باستخدام الليثيوم المستورد عالي الأداء ذو القدرة الكبيرة، حياة خدمة طويلة
الميزات الرئيسية للآلة
إمدادات كهرباء محمولة، عملية ميدانية سهلة.
خفيف الوزن، مضغوط ومريح.
امتداد كبير، مفاصل متحركة، ضبط مرن.
تيار عمل صغير، حرارة منخفضة.
2.هيكل الجهاز
|
البند |
رقم الجزء |
البند |
رقم الجزء |
|
1 |
نير |
6 |
كابل اتصال غطاء الاتصال للطيران |
|
2 |
إضاءة LED الحثية |
7 |
كابل اتصال غطاء الاتصال للطيران |
|
(الاكسسوارات الاختيارية) |
|||
|
3 |
القدم المثقلة |
8 |
كابل الطاقة |
|
4 |
مفاتيح صغيرة |
9 |
شاحن |
|
5 |
وصلة الطيران للخط الكهربائي |
10 |
مصدر طاقة محمول |
3.طريقة الاستخدام
ربط مصدر الطاقة المحمولة المخصصة التيار المتردد إلى نير
قم بتشغيل مفتاح مصدر الطاقة المحمول، اضغط على مفتاح زر البدء، وانتظر بضع ثواني بعد أن يضيء مؤشر الزر باللون الأحمر، يمكنك العمل. اغلق مفتاح الطاقة بعد الاستخدام.
يتم وضع القطبين المغناطيسيين لـ HCDX-Y8T على سطح الكائن المكتشف ، ويتم تطبيق ضغط معين لجعل القطبين المغناطيسيين في اتصال جيد مع الكائن المكتشف.اضغط على زر التبديل، تشغيل، بدء المغناطيسية، تخفيف، مغناطيسية ينتهي. عندما يتم تشغيل مفتاح نير، يتم تطبيق مسحوق مغناطيسي على سطح الكائن المكتشف (جاف، رطب،يمكن تطبيق مسحوق مغناطيسي لامع).
إذا كانت السطح المختبر واسعة جدا، يجب أن تكون مقنطيسة على شرائح، والجزء الفعال بين الشرائح يجب أن يكون لها تداخل معين.
قم بتدوير المفصل المتحرك بين الأقدام المغناطيسية ، ويمكن ضبط المسافة بين الأقدام المغناطيسية بين 45mm و 225mm.
عند الاستخدام ، يجب أن يمر لمدة 5 ثواني ويتوقف لمدة 5 ثواني ، ويمكن استخدامه باستمرار لمدة 3 ساعات.
شحن الكهرباء المحمولة: اغلق مفتاح الطاقة المحمول قبل الشحن. عندما يرن الجرس ، فهذا يعني أن الطاقة غير كافية ويجب شحنها في الوقت المناسب.يتم شحن مصدر الطاقة المحمول للـ AC لمدة 6 إلى 8 ساعات في كل مرة، عندما يتحول ضوء المؤشر على الشاحن من الأحمر إلى الأخضر، فهذا يعني أن الكهرباء ممتلئة، ويمكن استخدام الشحن الكامل لمدة 3 ساعات.الجهاز معطل.
4.المعلمات التقنية
4.1نير
|
البند |
مؤشر |
البند |
مؤشر |
||
|
وزن النقل |
2.35 كيلوغرام |
الحساسية |
يتم عرض قطعة الاختبار 30/100A بوضوح |
||
|
إمدادات الطاقة |
التكييف:220 فولت / 50 هرتز |
قوة الرفع |
≥4.5 كجم |
||
|
التيار الكهربائي |
بدون حمولة |
1.4أ |
معدل الحمل المؤقت |
على 5 ثواني، خارج 5 ثواني، الاستخدام المستمر لأكثر من 3 ساعات |
|
|
الحمولة |
1.0A |
ارتفاع الحرارة |
درجة حرارة سطح المقبض ≤40 درجة مئوية |
||
|
45~225mm |
قوة العزل |
>2MΩ |
|||
|
طول سلك الطاقة (سلك الربيع) |
3م |
حجم سطح اتصال القدم المغناطيسية |
20×21ملم |
||
4.2إمدادات الطاقة المحمولة
|
البند |
مؤشر |
البند |
مؤشر |
|
وزن مصدر الطاقة |
973 غرام |
وقت الشحن |
أربع ساعات |
|
إمدادات الطاقة الخارجة |
التكييف:220 فولت / 50 هرتز |
الصبر |
4 ساعات |
تحقق مما إذا كان سلك التيار والسدادة متضرران قبل الاستخدام.
لا تقترب من معدات كهربائية أخرى أثناء الاستخدام. الحقول المغناطيسية القوية مدمرة للساعات والهواتف المحمولة وما إلى ذلك.
لا تسحب الوعاء في حالة التوصيل لفترة طويلة (مثل السحب على لحام) ، يجب أن يكون على لمدة 5 ثواني وإيقاف لمدة 5 ثوان.
في الطقس الممطر، يرجى عدم العمل في الهواء الطلق، المطر سوف يسبب سرعة قصيرة أو تسرب.
إذا كان الجهاز يعاني من ضوضاء ورائحة غير طبيعية، قم بإيقاف تشغيل الكهرباء على الفور.
لا تحرّك الجهاز بسحب سلك الكهرباء، لأن هذا سيؤذي سلك الكهرباء.
عندما لا يتم استخدام مصدر الطاقة المحمول للتيار المتردد لفترة طويلة ، يجب شحنه في الوقت المناسب للحفاظ على بطارية الليثيوم نشطة. تذكر إيقاف تشغيل مفتاح الطاقة المحمول قبل الشحن.
6إعداد الطاولة
|
إيم |
الاسم |
كمية |
|
1 |
المضيف |
1 |
|
2 |
كابل طاقة ذو 5 نواة |
1 |
|
3 |
حزام الياق |
1 |
|
4 |
حقيبة الظهر |
1 |
|
5 |
مفتاح هيكس 3 ملم |
1 |
|
6 |
مصدر طاقة محمول AC |
1 |
|
7 |
شاحن |
1 |
|
8 |
علبة الطاقة |
1 |
|
9 |
إرشادات استخدام |
1 |
|
10 |
شهادة الامتثال1 |
1 |
|
11 |
حاوية الأدوات |
1 |
