تفاصيل المنتج:
|
| مسافة القطب المغناطيسي: | 45 ~ 225mm | طول سلك الطاقة (سلك الزنبرك): | 3 م |
|---|---|---|---|
| ارتفاع درجة الحرارة: | مقبض درجة حرارة السطح ≤40 درجة مئوية | قوة الرفع: | ≥4.5 كجم |
| مزود الطاقة: | التيار المتردد: 220 فولت/50 هرتز | ||
| إبراز: | نير مغناطيسي محمول,معدات NDT بتمدد أرجل قابل للتعديل,يوك مغناطيسي للفحص الميداني,Adjustable leg span NDT equipment,Field inspection magnetic yoke |
||

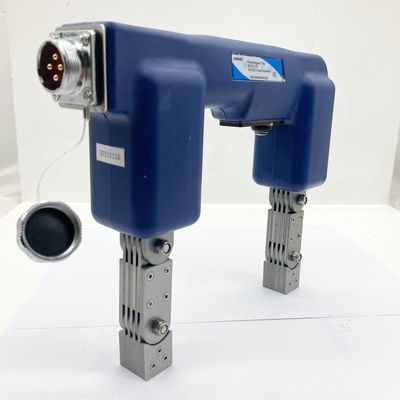

HCDX-Y8 نير مغناطيسي محول محمول مع امتداد ساق قابل للتعديل للتفتيش الميداني NDT
HCDX-Y8 هو أحدث نتاجنا المتردد يستخدم للكشف عن عيوب الجسيمات المغناطيسيةو هو واحد من أقل الوزن وأكبر امتدادقوة الرفع والمؤشرات الأخرى تلبي متطلبات GB/T 15822.3-2005/ISO 9934-3:2002، ASME V وغيرها من المعايير.
1.هيكل الجهاز
| البند | رقم الجزء | البند | رقم الجزء |
| 1 | نير | 5 | كابل الطاقة |
| 2 | إضاءة LED الحثية | 6 | كابل اتصال غطاء الاتصال للطيران |
| (الاكسسوارات الاختيارية) | |||
| 3 | القدم المثقلة | 7 | غطاء ربط الطيران |
| 4 | مفاتيح صغيرة | 8 | كابل الطاقة المتغيرة |
2.طريقة الاستخدام
قم بتوصيل كابل الكهرباء بالجهاز المضيف وقم بتوصيل سدادة التيار المتردد في منفذ الطاقة 220 فولت.
ضع القطبين المغناطيسيين لـ HCDX-Y8 على سطح الكائن المكتشف، وطبق ضغط معين لجعل القطبين المغناطيسيين في اتصال جيد مع الكائن المكتشف.اضغط على زر التبديل، تشغيل، بدء المغناطيسية، تخفيف، مغناطيسية ينتهي. عندما يتم تشغيل مفتاح نير، يتم تطبيق مسحوق مغناطيسي على سطح الكائن المكتشف (جاف، رطب،يمكن تطبيق مسحوق مغناطيسي لامع).
إذا كان السطح الذي سيتم فحصه واسعًا جدًا ، فيجب أن يتم مغناطيسيته في الأقسام ، ويجب أن تتداخل الأجزاء الفعالة بين الأقسام إلى حد ما.
قم بتدوير المفصل المتحرك بين الأقدام المغناطيسية ، ويمكن ضبط المسافة بين الأقدام المغناطيسية بين 45mm و 225mm.
عند الاستخدام يجب أن تمر 5 ثواني من 5 ثواني، يمكن استخدامها بشكل مستمر لمدة 4 ساعات.
3.المعلمات التقنية
3.1نير
| البند | مؤشر | البند | مؤشر | ||
| وزن النقل | 2.35 كيلوغرام | الحساسية | يتم عرض قطعة الاختبار 30/100A بوضوح | ||
| إمدادات الطاقة | التيار الكهربائي: 220 فولت / 50 هرتز | قوة الرفع | ≥4.5 كجم | ||
| التيار الكهربائي | بدون حمولة | 1.4أ | معدل الحمل المؤقت | على 5 ثواني، خارج 5 ثواني، الاستخدام المستمر لأكثر من 4 ساعات | |
| الحمولة | 1.0A | ارتفاع الحرارة | درجة حرارة سطح المقبض ≤40 درجة مئوية | ||
| مسافة الكترود المغناطيسي | 45~225mm | قوة العزل | >2MΩ | ||
| طول سلك الطاقة (سلك الربيع) | 4م | حجم سطح اتصال القدم المغناطيسية | 20×21ملم | ||
الرجاء التحقق من سلك الطاقة والسدادة من أجل التلف قبل الاستخدام.
لا تقم بالاتصال الوثيق مع المعدات الكهربائية الأخرى أثناء الاستخدام. الحقول المغناطيسية القوية لها آثار مدمرة على الساعات والهواتف المحمولة وما إلى ذلك.
لا تمسك الوزن في حالة التوصيل لفترة طويلة (مثل سحب خط على اللحام) ، يجب أن تكون على لمدة 5 ثواني وإيقاف لمدة 5 ثواني.
في حالة التيار المباشر ، قم بفصل خط الاتصال بين البطارية والنار المغناطيسية بعد انتهاء العمل ، ويجب تخزين البطارية في مكان بارد وجاف ،محظورة تماماً في الشمس، وإلا هناك خطر الانفجار. الرجاء فصل مصدر الطاقة بعد الشحن
في الطقس الممطر، يرجى عدم العمل في الهواء الطلق، المطر سوف يسبب سرعة قصيرة أو تسرب.
الوحدة مقاومة للماء تماماً ما عدا عند وصلة الطاقة. يرجى الانتباه عند وضع التعليق المغناطيسي.
إذا كان الجهاز يعاني من ضوضاء أو رائحة غير طبيعية، قم بإيقاف تشغيل الكهرباء على الفور.
لا تحرّك الجهاز بسحب كابل الكهرباء. هذا سيؤدي إلى تلف كابل الكهرباء.
إذا كانت المعدات غير طبيعية ، فلا تصلحها دون إذن ، يرجى الاتصال بالتاجر أو الاتصال بمركز خدمة ما بعد البيع مباشرة.
تحقق من وجود غبار الحديد على رابط كابل الكهرباء الغبار المعدني يمكن أن يسبب حلقات قصيرة.
بعد الاستخدام ، يجب تنظيف المسحوق المغناطيسي على القطب المغناطيسي وتطبيقه بزيت مضاد للصدأ لمنعه من الصدأ واللصق.
5إعداد الطاولة
| إيم | الاسم | كمية |
| 1 | المضيف | 1 |
| 2 | كابل طاقة 220 فولت | 1 |
| 3 | حزام الياق | 1 |
| 4 | حقيبة الظهر | 1 |
| 5 | مفتاح هيكس 3 ملم | 1 |
| 6 | الدليل | 1 |
| 7 | شهادة المعايرة | 1 |
ملاحظة:هذه الآلة يمكن أن تكون الشاحن الاختياري، البطارية، الكابل، الاختياري يمكن تحويله إلى نير DC. إضاءة LED التحفيز الاختياري والأقدام المغناطيسية الميل.
7ضمان الجودة
شكراً لاختيارك لنقرةنا المحمولة HCDX-Y8 AC، شركتنا تلتزم بدقة بنظام إدارة الجودة ISO 9001-2008.كل جهاز يتم اختباره وإصداره من قبل قسم الجودة في الشركةهذا المنتج يلبي متطلبات GB/T 15822.3-2005/ISO 9934-3-2002، ASME V وغيرها من المعايير.
فترة الضمان لهذا المنتج هي سنة واحدة، في ظل الاستخدام العادي، أي عطل في المنتج سيتم إصلاحه من قبل الشركة مجانا (المواد المجانية وتكاليف الصيانة) ،وسيتم توفير إعاشة مدفوعة الأجر في غضون 3 سنوات.
