تفاصيل المنتج:
|
| مسافة القطب المغناطيسي: | 45 ~ 225mm | طول سلك الطاقة (سلك الزنبرك): | 3 م |
|---|---|---|---|
| ارتفاع درجة الحرارة: | مقبض درجة حرارة السطح ≤40 درجة مئوية | قوة الرفع: | ≥4.5 كجم |
| مزود الطاقة: | التيار المتردد: 220 فولت/50 هرتز |

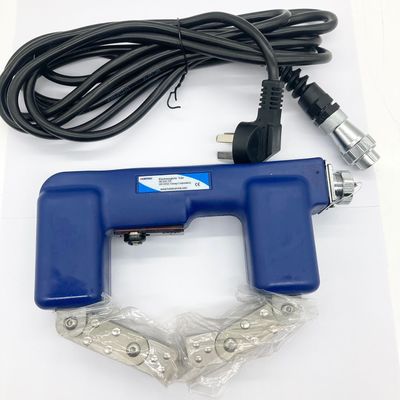

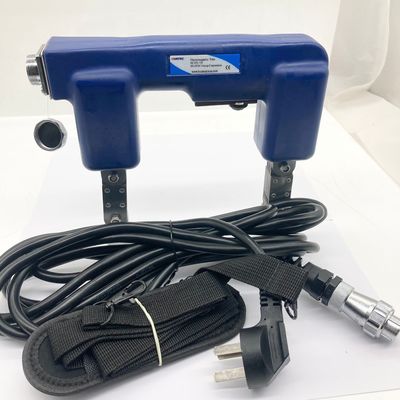

HCDX-Y8 - مغناطيس تيار متردد خفيف الوزن للغاية ذو امتداد كبير لاختبار الجسيمات المغناطيسية
HCDX-Y8 هو أحدث مغناطيس تيار متردد تم تطويره لدينا. يُستخدم للكشف عن العيوب بالجسيمات المغناطيسية والمغنطة الموضعية لقطعة العمل. الجهاز مدمج ومتين، وهو أحد أخف الأوزان وأكبر امتدادات المغناطيسات على السوق. قوة الرفع والمؤشرات الأخرى تلبي متطلبات GB/T 15822.3-2005/ISO 9934-3:2002، ASME V والمعايير الأخرى.1.
هيكل الجهازالبند
| المؤشر | 1 | المؤشر | 1 |
| ملاحظة: | البند | مفتاح سداسي 3 مم | 2 |
| كابل طاقة 220 فولت | 6 | دليل المستخدم | (ملحقات اختيارية) |
| 3 | |||
| حزام المغناطيس | 7 | شهادة المعايرة | 4 |
| حقيبة ظهر المغناطيس | 8 | كابل طاقة التيار المتردد | 2. |
طريقة الاستخدامقم بتوصيل كابل الطاقة بالمضيف وقم بتوصيل قابس التيار المتردد بمقبس الطاقة 220 فولت.
ضع القطبين المغناطيسيين لـ HCDX-Y8 على سطح الجسم الذي يتم فحصه، وطبق ضغطًا معينًا لجعل القطبين المغناطيسيين على اتصال جيد بالجسم الذي يتم فحصه. اضغط على مفتاح الزر، قم بالتشغيل، ابدأ المغنطة، قم بالفك، تنتهي المغنطة. عند تشغيل مفتاح المغناطيس، يتم تطبيق المسحوق المغناطيسي على سطح الجسم الذي يتم فحصه (يمكن تطبيق المسحوق المغناطيسي الجاف، الرطب، الفلوري).
إذا كان السطح المراد فحصه واسعًا جدًا، فيجب مغنطته على مراحل، ويجب أن تتداخل الأجزاء الفعالة بين المراحل بدرجة معينة.
قم بتدوير الوصلة المتحركة بين الأقدام المغناطيسية، ويمكن تعديل المسافة بين الأقدام المغناطيسية بين 45 مم و 225 مم.
عند الاستخدام، يجب أن يكون هناك 5 ثوانٍ تشغيل و 5 ثوانٍ إيقاف، ويمكن استخدامه بشكل مستمر لمدة 4 ساعات.
3.
المعلمات الفنية3.1
المغناطيسالبند
| المؤشر | وزن المغناطيس | المؤشر | وزن المغناطيس | ||
| 2.35 كجم | الحساسية | يتم عرض قطعة الاختبار 30/100 أمبير بوضوح | مصدر الطاقة | ||
| تيار متردد: 220 فولت / 50 هرتز | قوة الرفع | ≥ 4.5 كجم | التيار الكهربائي | ||
| بدون حمل | 1.4 أمبير | معدل الحمل المؤقت | تشغيل 5 ثوانٍ، إيقاف 5 ثوانٍ، استخدام مستمر لأكثر من 4 ساعات | تحميل | |
| 1.0 أمبير | ارتفاع درجة الحرارة | درجة حرارة سطح المقبض ≤ 40 درجة مئوية | مسافة قطب المغناطيس | ||
| 45 ~ 225 مم | قوة العزل | > 2 ميجا أوم | طول سلك الطاقة (سلك زنبركي) | ||
| 4 متر | حجم سطح تلامس القدم المغناطيسية | 20 × 21 مم | 4. | ||
انتباهيرجى فحص سلك الطاقة والقابس للتأكد من عدم وجود تلف قبل الاستخدام.
لا تقترب من المعدات الكهربائية الأخرى أثناء الاستخدام. المجالات المغناطيسية القوية لها تأثيرات مدمرة على الساعات والهواتف المحمولة وما إلى ذلك.
لا تحتفظ بالمغناطيس في حالة التوصيل لفترة طويلة (مثل سحب الخط على اللحام)، يجب أن يكون التشغيل لمدة 5 ثوانٍ والإيقاف لمدة 5 ثوانٍ.
في حالة التيار المستمر، افصل خط التوصيل بين البطارية والمغناطيس بعد انتهاء العمل، ويجب تخزين البطارية في مكان بارد وجاف، ويُمنع منعًا باتًا تعريضها للشمس، وإلا فهناك خطر الانفجار. يرجى فصل مصدر الطاقة بعد الشحن.
في الطقس الممطر، يرجى عدم العمل في الهواء الطلق، فقد يتسبب المطر في حدوث ماس كهربائي أو تسرب.
الوحدة مقاومة للماء تمامًا باستثناء نقطة توصيل الطاقة. يرجى الانتباه عند تطبيق التعليق المغناطيسي.
إذا كان الجهاز يصدر ضوضاء أو رائحة غير طبيعية، قم بإيقاف تشغيل الطاقة فورًا.
لا تحرك الجهاز عن طريق سحب سلك الطاقة. سيؤدي ذلك إلى تلف سلك الطاقة.
إذا كان الجهاز غير طبيعي، فلا تقم بإصلاحه دون إذن، يرجى الاتصال بالبائع أو الاتصال بمركز خدمة ما بعد البيع لدينا مباشرة.
تحقق مما إذا كان هناك غبار حديدي على موصل سلك الطاقة. يمكن أن يتسبب الغبار المعدني في حدوث ماس كهربائي.
بعد الاستخدام، يجب تنظيف المسحوق المغناطيسي الموجود على القطب المغناطيسي وتطبيقه بزيت مانع للصدأ لمنع الصدأ والالتصاق.
5. جدول التكوين
البند
| الاسم | الكمية | 1 |
| ملاحظة: | 1 | ملاحظة: |
| كابل طاقة 220 فولت | 1 | ملاحظة: |
| حزام المغناطيس | 1 | ملاحظة: |
| حقيبة ظهر المغناطيس | 1 | ملاحظة: |
| مفتاح سداسي 3 مم | 1 | ملاحظة: |
| دليل المستخدم | 1 | ملاحظة: |
| شهادة المعايرة | 1 | ملاحظة: |
يمكن أن يكون هذا الجهاز مزودًا بشاحن اختياري، وبطارية، وكابل، ويمكن تحويله اختياريًا إلى مغناطيس تيار مستمر. إضاءة LED استقرائية اختيارية وأقدام مغناطيسية مائلة.7. ضمان الجودة
شكرًا لاختيارك مغناطيس HCDX-Y8 المحمول بالتيار المتردد، شركتنا تلتزم تمامًا بنظام إدارة الجودة ISO 9001-2008. يتم اختبار كل جهاز وإصداره من قبل قسم الجودة بالشركة. يلبي هذا المنتج متطلبات GB/T 15822.3-2005/ISO 9934-3-2002، ASME V والمعايير الأخرى.
فترة ضمان هذا المنتج هي سنة واحدة، في ظل الاستخدام العادي، سيتم إصلاح أي فشل في المنتج مجانًا من قبل الشركة (مواد مجانية وتكاليف صيانة)، وسيتم توفير صيانة مدفوعة تفضيلية في غضون 3 سنوات.
