تفاصيل المنتج:
|
| الإخراج: | التيار المتناوب 38 فولت 10 أمبير | مزود الطاقة: | تيار متردد 220 فولت ± 10% 50 هرتز 5 أمبير |
|---|---|---|---|
| سرعة التفتيش: | ≥6 م/دقيقة | ارتفاع درجة حرارة المسبار: | ≥60 درجة مئوية |
| مغنطة الوقت: | ≥3 ثواني، الفاصل الزمني ≥5 ثواني | ||
| إبراز: | كاشف عيوب مغناطيسي محمول,جهاز كشف الأخطاء المركب التيار المعدل,كاشف عيب إزالة المغناطيسية المترددة,Composite flaw detector adjustable current,AC demagnetization flaw detector |
||

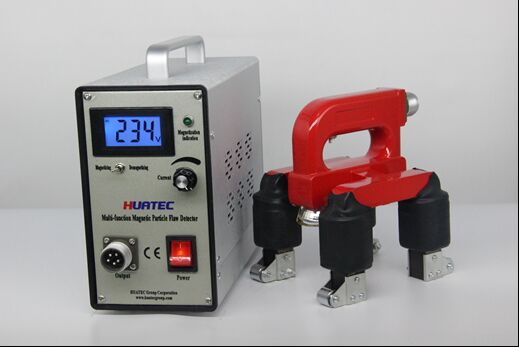

كاشف عيوب مركب مغناطيسي محمول HCDX-ESC مع تيار قابل للتعديل وإزالة مغناطيسية بالتيار المتردد
مقدمة:
يعتمد كاشف عيوب المسحوق المغناطيسي المركب HCDX-ESC على مفتاح عدم التلامس المتحكم فيه بالسيليكون، مع ضوضاء منخفضة، وقوة مغناطيسية قوية، وعمر خدمة طويل، وتشغيل بسيط، ومناسب للاستخدام الميداني والمختبري. يعتمد الجهاز على تكوين مدمج، ويمكن للمستخدمين اختيار المسبار بحرية وفقًا لاحتياجاتهم. يمكن تكوين المجسات من النوع A و D و E و O وفقًا لمتطلبات المستخدم.
يتم اعتماد وحدة تحكم دقيقة 8 بت كوحدة تحكم بواسطة كاشف عيوب الجسيمات المغناطيسية هذا (مع دائرة التحكم في الطور)، ويمكن تحقيق التنظيم المستمر لتيار المغنطة من خلال الجمع الدقيق لإشارة عبور الجهد الصفري للتيار المتردد وإشارة تنظيم التيار. بالإضافة إلى ذلك، فهو مجهز بوظيفة إزالة المغناطيسية؛ يمكن تشغيل وظيفة إزالة المغناطيسية بعد اختيار وضع إزالة المغناطيسية والضغط على زر التشغيل. بالإضافة إلى ذلك، يمكن ترقية برنامج وحدة التحكم الدقيقة مجانًا مدى الحياة، ويمكن تكوين المجسات من النوع A و D و E و O وفقًا لمتطلبات المستخدم.
تنظيم التيار
إزالة المغناطيسية بالتيار المتردد

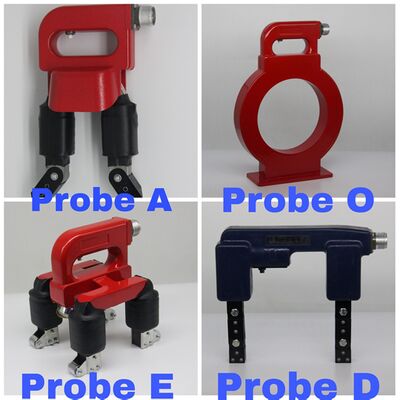

جميع معلمات المجسات الاختيارية:
|
مسبار من النوع D |
قوة الرفع: تيار متردد ≥ 5 كجم تيار مستمر ≥ 18 كجم (بدون وصلات) مسافة القطب: 50-200 مم (قابل للتعديل) تيار التشغيل: ≥ 8 أمبير الوزن: 2.0 كجم قوة الرفع: ≥ 12 كجم |
|
مسبار من النوع Aتيار التشغيل: ≥ 7 أمبير |
مسافة القطب: 20-160 مم (قابل للتعديل) جهد العمل: تيار متردد = 38 فولت، تيار مستمر = 9 فولت الوزن: 2.0 كجم مسبار من النوع O |
|
شدة المجال المغناطيسي المركزي: 180 أويتيار التشغيل: ≥ 7 أمبير |
القطر الداخلي: 150 مم الوزن: 2.5 كجم مسبار من النوع E قوة الرفع: ≥ 12 كجم |
|
المسافة: 110 ممتيار التشغيل: ≥ 7 أمبير |
سرعة الفحص: 6 م/دقيقة جهد العمل: 38 فولت يسار، 2 الوزن: 3.0 كجم التطبيق: يستخدم بشكل أساسي للكشف عن الشقوق السطحية وشبه السطحية للأجزاء المغناطيسية الحديدية. أوعية ضغط الغلايات، الهياكل الفولاذية، الأجزاء المطروعة، الأجزاء المصبوبة، أجزاء اللحام، الأجزاء المصنعة، إلخ. |
مقدمة المجسات القياسية للطراز HCDX-ESC:
مسبار من النوع E (مسبار المجال المغناطيسي الدوار): يقوم بإجراء كشف عيوب شامل لجميع أنواع اللحامات المستقيمة، واللحامات المحيطية، واللحامات التناكبية، والأسطح المستوية والمنحنية ذات الأشكال الهندسية الكبيرة. المسبار مجهز ببكرة، مما يسهل التشغيل ويزيد السرعة. المسبار مجهز بأضواء عمل لسهولة الملاحظة.
المعلمات الفنية:
مصدر الطاقة: تيار متردد 220 فولت ± 10% 50 هرتز 5 أمبير
الخرج: تيار متردد 38 فولت 10 أمبير
المجسات من النوع A و D و E و O اختيارية ومتاحة
سرعة الفحص: ≥ 6 م/دقيقة
ارتفاع درجة حرارة المسبار: ≤ 60 درجة مئوية
دورة العمل: يوصى بالعمل لفترة طويلة من التشغيل المستمر: وقت المغنطة ≤ 3 ثوانٍ، وقت الفجوة ≥ 5 ثوانٍ
الوزن: حوالي 6.5 كجم (الوحدة الرئيسية)
التسليم القياسي:المضيف HCDX-ESC
1
مسبار من النوع E
1
كابل الطاقة
كابل المسبار1
دليل التشغيل1
1ملحقات اختيارية:
مسبار O
مسبار D
عينة اختبارضوء الأشعة فوق البنفسجية
