تفاصيل المنتج:
|
| الإخراج: | التيار المتناوب 38 فولت 10 أمبير | مزود الطاقة: | تيار متردد 220 فولت ± 10% 50 هرتز 5 أمبير |
|---|---|---|---|
| سرعة التفتيش: | ≥6 م/دقيقة | ارتفاع درجة حرارة المسبار: | ≥60 درجة مئوية |
| مغنطة الوقت: | ≥3 ثواني، الفاصل الزمني ≥5 ثواني | ||
| إبراز: | جهاز كشف العيوب بالجسيمات المغناطيسية المركبة,جهاز كشف العيوب مع مجسات A/D/E/O,جهاز كشف الجسيمات المغناطيسية مع إزالة المغنطة,Flaw Detector with A/D/E/O Probes,Magnetic Particle Detector with Demagnetization |
||

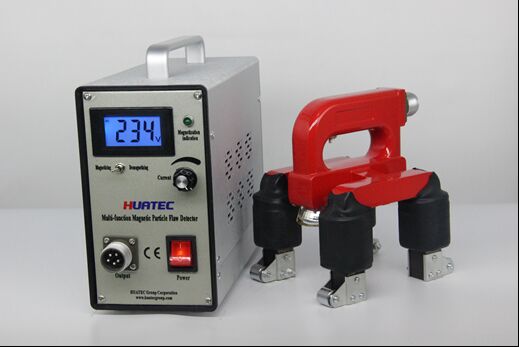

كاشف عيوب الجسيمات المغناطيسية المركب HCDX-ESC مع مجسات A/D/E/O ووظيفة إزالة المغنطة
مقدمة:
يعتمد كاشف عيوب الجسيمات المغناطيسية المركب HCDX-ESC على مفتاح عدم التلامس الذي يتم التحكم فيه بالسيليكون، مع ضوضاء منخفضة، وقوة مغناطيسية قوية، وعمر خدمة طويل، وتشغيل بسيط، ومناسب للاستخدام الميداني والمختبري. يعتمد الجهاز على تكوين مدمج، ويمكن للمستخدمين اختيار المجسات بحرية حسب احتياجاتهم. يمكن تكوين مجسات من النوع A و D و E و O وفقًا لمتطلبات المستخدم.
يتم استخدام متحكم دقيق 8 بت كوحدة تحكم بواسطة كاشف عيوب الجسيمات المغناطيسية هذا (مع دائرة التحكم في الطور)، ويمكن تحقيق التنظيم المستمر لتيار المغنطة من خلال الجمع الدقيق لإشارة عبور الجهد الصفري للتيار المتردد وإشارة تنظيم التيار. بالإضافة إلى ذلك، فهو مجهز بوظيفة إزالة المغنطة؛ يمكن تشغيل وظيفة إزالة المغنطة بعد اختيار وضع إزالة المغنطة والضغط على زر التشغيل. بالإضافة إلى ذلك، يمكن ترقية برنامج متحكم دقيق مجانًا مدى الحياة، ويمكن تكوين مجسات من النوع A و D و E و O وفقًا لمتطلبات المستخدم.
تنظيم التيار
إزالة المغنطة بالتيار المتردد

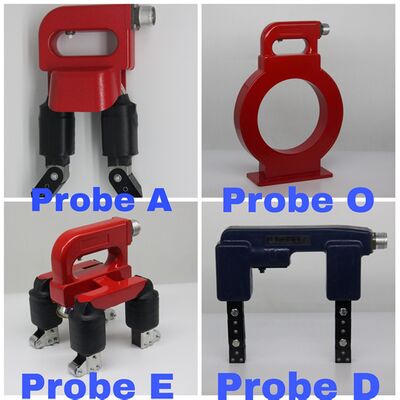

جميع معلمات المجسات الاختيارية:
|
مجس من النوع D |
قوة الرفع: تيار متردد ≥ 5 كجم تيار مستمر ≥ 18 كجم (بدون وصلات) مسافة القطب: 50-200 مم (قابلة للتعديل) تيار التشغيل: ≥ 8 أمبير الوزن: 2.0 كجم قوة الرفع: ≥ 12 كجم |
|
مجس من النوع Aتيار التشغيل: ≥ 7 أمبير |
مسافة القطب: 20-160 مم (قابلة للتعديل) جهد التشغيل: تيار متردد = 38 فولت، تيار مستمر = 9 فولت الوزن: 2.0 كجم مجس من النوع O |
|
شدة المجال المغناطيسي المركزي: 180 أويتيار التشغيل: ≥ 7 أمبير |
القطر الداخلي: 150 مم الوزن: 2.5 كجم مجس من النوع E قوة الرفع: ≥ 12 كجم |
|
المسافة: 110 ممتيار التشغيل: ≥ 7 أمبير |
سرعة الفحص: 6 م/دقيقة جهد التشغيل: 38 فولت يسار، 2 الوزن: 3.0 كجم التطبيق: يستخدم بشكل أساسي للكشف عن الشقوق السطحية وشبه السطحية للأجزاء المغناطيسية الحديدية. أوعية الضغط بالغلايات، الهياكل الفولاذية، الأجزاء المطروعة، الأجزاء المصبوبة، أجزاء اللحام، الأجزاء المصنعة، إلخ. |
مقدمة المجسات القياسية للطراز HCDX-ESC:
مجس من النوع E (مجس المجال المغناطيسي الدوار): يقوم بإجراء فحص شامل لجميع أنواع اللحامات المستقيمة، واللحامات المحيطية، واللحامات المتراكبة، والأسطح المستوية والمنحنية ذات الأشكال الهندسية الكبيرة. المجس مجهز ببكرات، مما يسهل التشغيل ويزيد السرعة. المجس مجهز بأضواء عمل لسهولة الملاحظة.
المعلمات الفنية:
مصدر الطاقة: تيار متردد 220 فولت ± 10% 50 هرتز 5 أمبير
الخرج: تيار متردد 38 فولت 10 أمبير
مجسات من النوع A.D.E.O اختيارية ومتاحة
سرعة الفحص: ≥ 6 م/دقيقة
ارتفاع درجة حرارة المجس: ≤ 60 درجة مئوية
دورة العمل: يوصى بالعمل لفترة طويلة من التشغيل المستمر: وقت المغنطة ≤ 3 ثوانٍ، وقت الفجوة ≥ 5 ثوانٍ
الوزن: حوالي 6.5 كجم (الوحدة الرئيسية)
التسليم القياسي:المضيف HCDX-ESC
1
مجس من النوع E
1 مجس D
1مجس D
1مجس D
دليل التشغيل1مجس D
1 مجس D
مجس من النوع Aمجس Oمجس D
وزن ميت
عينة اختبار
ضوء الأشعة فوق البنفسجية
