تفاصيل المنتج:
|
| الإخراج: | التيار المتناوب 38 فولت 10 أمبير | مزود الطاقة: | تيار متردد 220 فولت ± 10% 50 هرتز 5 أمبير |
|---|---|---|---|
| سرعة التفتيش: | ≥6 م/دقيقة | ارتفاع درجة حرارة المسبار: | ≥60 درجة مئوية |
| مغنطة الوقت: | ≥3 ثواني، الفاصل الزمني ≥5 ثواني | ||
| إبراز: | كاشف عيب مغناطيسي مع مسبار قابل للتعديل,كاشف عيوب الاختبار المغناطيسي الحديدي,كاشف عيوب وحدة تحكم MCU,ferromagnetic testing flaw detector,MCU controller flaw detector |
||

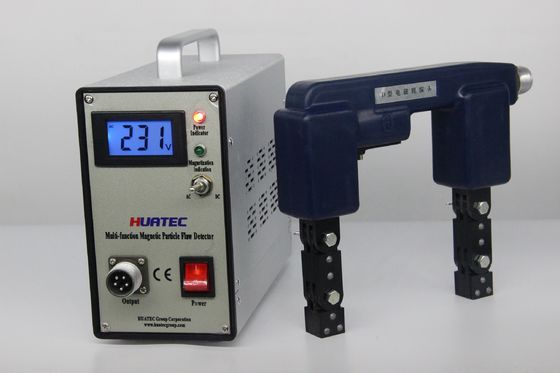

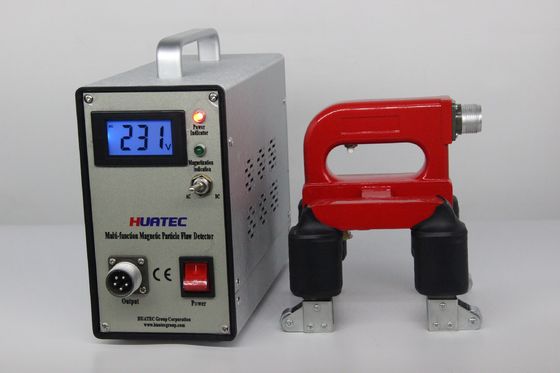

كاشف عيوب مغناطيسية HCDX-ISC مع مسبار قابل للتعديل ومراقب MCU للاختبار المغناطيسي الحديدي
جهاز الكشف عن العيوب المغناطيسي المكون من مسحوق HCDX-ISC يتبنى مفتاح بدون اتصال بسيطرة السيليكون ، مع ضوضاء منخفضة ، وقوة مغناطيسية قوية ، ومدة خدمة طويلة وتشغيل بسيط ،مناسبة للاستخدام في الميدان والمختبراتيعتمد الجهاز تكوينًا مركبًا ، ويمكن للمستخدمين اختيار المسبار بحرية وفقًا لاحتياجاتهم. يمكن تكوين المسبار من النوع A و D و E و O وفقًا لمتطلبات المستخدم.
قابل للتبديل بين التيار المتردد والمتردد لجهاز الكشف عن عيوب الجسيمات المغناطيسية متعددة الوظائف (HCDX-ISC)
جميع معايير المسبار الاختيارية:
|
مسبار من النوع D |
قوة الرفع: AC≥5Kg DC≥18Kg (بدون مفاصل) مسافة القطب: 50-200mm (قابلة للتعديل) التيار التشغيلي: ≥8A الجهد العامل: AC=38V، DC=9V الوزن: 2.5 كجم |
|
أنوع المسبار |
قوة رفع: AC≥ 4.5kg DC≥18Kg مسافة القطب: 20-160mm (قابلة للتعديل) الجهد العامل: AC=38V، DC=9V الوزن: 2.0 كجم |
|
أوهنوع المسبار |
الكثافة المغناطيسية المركزية: 180Oe الجهد العامل: AC=38V القطر الداخلي: 150 ملم الوزن: 2.5 كجم |
|
Eنوع المسبار |
قوة رفع: ≥12 كجم المسافة: 110 ملم تيار التشغيل: ≥7A سرعة التفتيش: 6 م/دقيقة الجهد العامل: 38 فولت اليسار، 2 الوزن: 3.0 كجم |
جهاز الكشف عن العيوب المغناطيسية متعددة الوظائف المحمول المسلسل HCDX-ISC يعتمد MCU 8 بت كجهاز تحكم (مع الدائرة المتحكم فيها بالمرحلة) ، بالإضافة إلى ذلك ،يمكن لبرنامج MCU التمتع بالترقيات المجانية مدى الحياة، ويمكن تكوين نوع A ، D ، E ، O المسبار وفقا لمتطلبات المستخدم.
التطبيق:
تستخدم بشكل رئيسي لاكتشاف الشقوق السطحية والقريبة من السطح من أجزاء معدنية مغناطيسية حديدية.
وعاء الضغط للدبابات، والبنية الصلبة، والصقاقات، والأجزاء اللاصقة، والأجزاء المصنعة، الخ.
مقدمة المراقبة القياسية للنموذج HCDX-ISC:
المسبار من النوع D (مسبار الياق الكهرومغناطيسي): مجهز بالمفاصل المتحركة ، يمكنه مغناطيسية واكتشاف سطح قطعة العمل.
نوع A المسبار (مسبار حدوة الحصان): مناسبة لجميع أنواع لحام الفيل، قطعة العمل الكبيرة داخل وخارج زوايا فحص المغناطيسية المحلية، مجهزة بأضواء العمل.
المعلمات التقنية:
مصدر الطاقة: AC 220V ± 10% 50HZ 5A
الخروج: AC 38V 10A
أجهزة الاستكشاف من النوع A.D.E.O اختيارية ومتاحة
سرعة التفتيش: ≥6 م/دقيقة
ارتفاع درجة حرارة المسبار: ≤60°C
معدل العمل: يوصى بالعمل لفترة طويلة من التشغيل المستمر: وقت المغناطيسية ≤3 ثانية، وقت الفاصل ≥5 ثانية
الوزن: حوالي 6.5 كجم (الوحدة الرئيسية)
حجم جهاز التحكم: 95x45x75mm (L*W*H)
حجم الحافظة: 170x140x70mm (L*W*H)
التسليم القياسي:
المضيف HCDX-ISC 1
مسبار النوع D 1
المسبار من النوع A 1
خط الطاقة 1
خط المسبار 1
العينة القياسية 1
دليل التشغيل 1
شهادة 1
ملحقات اختيارية:
المسبار من النوع A
O المسبار
مسبار E
D المسبار
الوزن الميت
عينة الاختبار
ضوء الأشعة فوق البنفسجية
