تفاصيل المنتج:
|
| القطر: | φ500 مم | طول: | 450 ملم |
|---|---|---|---|
| المعايير المعمول بها: | أستم E1417، أستم E165، إسو 3452، إسو 3059 | ||
| إبراز: | خط الاختبار اليدوي للجهاز العازل من نوع الدوار,اختبار الاختراق الفلورسنت للأجزاء غير المغناطيسية,معدات اختبار FPI المخصصة مع الضمان,fluorescent penetrant testing for non-magnetic parts,customized FPI testing equipment with warranty |
||

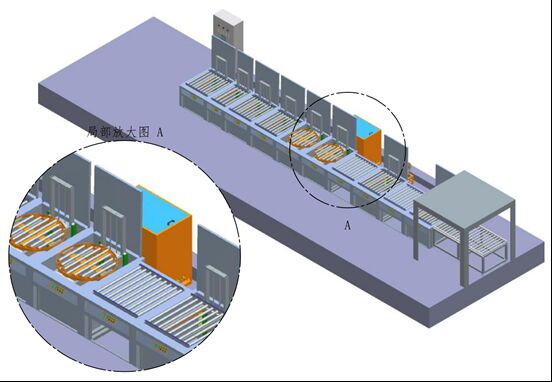

NDT-PT1200 خط الاختبار اليدوي المخصص للطراز الدوّار للجهاز الفلوريسنتي للجزء غير المغناطيسي
1استخدام المعدات:
يستخدم خط الإنتاج هذا بشكل رئيسي للتفتيش بالمواد الفلوريسنتية للقطع غير المغناطيسية، للكشف عن العيوب المتقطعة في الأسطح غير المسامية للقطع.
1مواصفات الجزء:
قطر: φ500mm
الطول: 450 ملم
الوزن: 50 - 60 كجم
1.2 المعايير المعمول بها: ASTM E1417، ASTM E165، ISO 3452، ISO 3059
المعلمات التقنية الرئيسية
5.1 خزانات التسرب (2 مجموعات)
|
رقم التسلسل |
المتطلبات التقنية |
متطلبات الملحقات |
|
1 |
الأبعاد الداخلية: 1200 × 800 × 800 مم (عمق) |
الـ AlSl304 - تصنيع 2.5 ملم |
|
2 |
تتكون هذه الخزانة من خزان اختراق وعلبة قطرة. وهي مجهزة بجهاز رفع كهربائي للأجزاء.يمكن أن يعود سعة قطرة مباشرة السائل الخارق قطرة مرة أخرى إلى خزان الاختراق؛ عرض علبة التقطير 600 ملم. |
الجانب الذي يلامس الأجزاء له طبقة واقية من مواد غير معدنية لمنع الخدوش والاصطدام. |
|
3 |
تم تصميم الجزء السفلي من خزان التسلل مع منفذ تفريغ السائل. |
|
|
4 |
لوحة التحكم المستقلة أمام الخزان يمكن عرض درجة حرارة السائل داخل الخزان، وتعيين وتعديل الوقت للانتشار والتقطير على التوالي،ولها جهاز إنذار. |
تحكم PLC. يمكن تعيين وقت الاختراق والتقطير بشكل منفصل. وهي مجهزة بنظام إنذار صوتي وبصري. يتم عرض الوقت رقميًا.يتم تثبيت جهاز استشعار درجة الحرارة في الطرف السفلي. |
|
5 |
يتم تثبيت جهاز استشعار درجة الحرارة في الموقع المناسب ، والذي يمكن أن يعرض بدقة درجة الحرارة. بمجرد الوصول إلى درجة الحرارة المحددة ، فسيقوم بإيقاف إمدادات الطاقة تلقائيًا. |
|
|
6 |
مجهزة بمسدس مياه لغسل المياه، تستخدم لغسل السائل الذي يخترق يدويا. |
|
5.2 مروحة قطرة التحلية (مجموعة واحدة)
|
رقم التسلسل |
المتطلبات التقنية |
متطلبات الملحقات |
|
1 |
الأبعاد الداخلية: 1200 × 800 × 800 مم (عمق) |
الـ AlSl304 - تصنيع 2.5 ملم |
|
2 |
يتكون هذا الوعاء من خزان تحلية وممر قطرة، ومجهز بجهاز رفع كهربائي للأجزاء. |
الجانب الذي يلامس الأجزاء له طبقة واقية من مواد غير معدنية لمنع الخدوش والاصطدام. |
|
3 |
تم تصميم الجزء السفلي من خزان التحلية مع منفذ تفريغ السائل. |
|
|
4 |
لوحة التحكم المستقلة أمام الخزان يمكن عرض درجة حرارة المستحلب داخل الخزان،ويسمح بتعيين وتعديل أوقات التبخير والتنقيط بشكل منفصلو أيضاً لديه جهاز إنذار |
التحكم في PLC. يمكن تعيين وقت التحليط والتنقيط بشكل منفصل. وهي مجهزة بنظام إنذار صوتي وبصري. يتم عرض الوقت رقميًا،ويتم تثبيت جهاز استشعار درجة الحرارة في الطرف السفلي. |
|
5 |
يتم تثبيت جهاز استشعار درجة الحرارة في الموقع المناسب ، والذي يمكن أن يعرض بدقة درجة الحرارة. بمجرد الوصول إلى درجة الحرارة المحددة ، فسيقوم بإيقاف إمدادات الطاقة تلقائيًا. |
|
|
6 |
مجهزة بمسدس مياه لغسل المياه، تستخدم لغسل السائل الذي يخترق يدويا. |
|
5.3 خزان تنظيف آلي (مجموعة واحدة)
|
رقم التسلسل |
المتطلبات التقنية |
متطلبات الملحقات |
|
1 |
الأبعاد الداخلية: 1200 × 800 × 800 مم (عمق) |
الـ AlSl304 - تصنيع 2.5 ملم |
|
2 |
هناك إطار شبكة داخل الفتحة. |
|
|
3 |
آلية فتح وإغلاق الأبواب بالنفط |
|
|
4 |
تم تجهيز الجزء السفلي من الحوض بمركب تصريف ، جنبا إلى جنب مع مدخل ومخرج إفراط. |
|
|
5 |
لوحة التحكم المستقلة أمام الخزان تسمح بإعداد وتعديل منفصل للوقت التنظيف ودرجة الحرارة داخل الخزان ، وهي مجهزة بجهاز إنذار. |
تحكم PLC ، مجهز بنظام إنذار صوتي ومرئي ، مع عرض رقمي للوقت ، ومستشعر درجة الحرارة في الطرف السفلي. |
5.4 خزان التنظيف اليدوي (1 مجموعة)
|
رقم التسلسل |
المتطلبات التقنية |
متطلبات الملحقات |
|
1 |
الأبعاد الفعلية داخل الفتحة: 1200 × 800 × 800 (ملم) عمق |
الـ AlSl304 - تصنيع 2.5 ملم |
|
2 |
يتم وضع سطح العمل على شبكة من الفولاذ المقاوم للصدأ (على 400 مم) ، ويتم تصنيع سطح العمل من مواد صفيحة سميكة غير معدنية قابلة للفصل مقاومة للزيت. |
تحت الحوض مجهز بمخرج تصريف. |
|
3 |
يتم تركيب غرفة مظلمة متحركة من الفولاذ المقاوم للصدأ على فتحة، ومصابيح فوق بنفسجية مقاومة للماء يتم تركيبها في الغرفة المظلمة. أمام المشغل في الغرفة المظلمة،هناك لوحة حجب المياه مع منفذ الهواءيتم تجهيز الضوء الأبيض بجهاز تهوية، كما يتم توفير ستارة الظل لإزالة ضباب الماء السائل الذي ينتج عن التنظيف اليدوي في الغرفة المظلمة. |
|
|
5 |
بالإضافة إلى ذلك، تم تجهيز جانب الخزان مع مصابيح فوق البنفسجية، وهناك بندقية رذاذ الماء واحد ومدفع رذاذ الهواء واحد.و ضغط بندقية رش الهواء لا يزيد عن 0.17 مبا |
|
|
6 |
يجب أن تكون درجة حرارة الماء للتنظيف بين 15 و 40 درجة. |
|
|
7 |
يمكن وضع مقياس الضغط على لوحة التشغيل، وتعمل ضغط الماء ودرجة حرارة الماء على الجانبين الأمامي والخلفي. |
|
5.5 فرن التجفيف (1 مجموعة)
|
رقم التسلسل |
المتطلبات التقنية |
متطلبات الملحقات |
|
1 |
أبعاد الفتحة: 1200 × 800 × 800 (ملم) عمق |
الـ AlSl304 - تصنيع 2.5 ملم |
|
2 |
يستخدم الفرن طريقة التسخين الكهربائي (لتغلب على الضوضاء) ، ويجب أن تكون درجة الحرارة داخل الصندوق قابلة للتعديل باستمرار من درجة حرارة الغرفة إلى 80 درجة مئوية.دقة التحكم في درجة الحرارة ± 2°C، وحدة درجة الحرارة داخل الصندوق ± 5°Cويمكن أن تقوم بتعويض الحرارة تلقائيًا. |
يتم استخدام غطاء ختم مقاوم لدرجة الحرارة لإغلاق بين الفتحة وغطاء الفتحة ، مما يضمن عدم تسرب الهواء الساخن الجاف. |
|
3 |
يتم تجهيز الفتحة بإطار الشبكة لوضع الأجزاء. |
|
|
4 |
هناك قطن عازل سميك 50 ملم بين الجدران الداخلية والخارجية. |
|
|
5 |
لوحة التحكم المستقلة يمكن أن تنظم وقت التجفيف ودرجة الحرارة، كما أنها لديها وظيفة إنذار. |
أجهزة تحكم PLC قادرة على قطع إمدادات الطاقة التدفئة تلقائيًا |
|
6 |
مجهزة بجهاز تحكم درجة الحرارة الرقمي مع تنظيم PID. |
|
5.6 صندوق فارغ (مجموعة واحدة)
|
رقم التسلسل |
المتطلبات التقنية |
متطلبات الملحقات |
|
1 |
أبعاد الفتحة: 1200 × 800 × 800 (ملم) عمق |
الـ AlSl304 - تصنيع 2.5 ملم |
|
2 |
تم تجهيز الفتحة بإطار شبكة لتخزين الأجزاء ، مع واجهة مفتوحة ومنطقة عازلة لتخزين المواد. |
|
5.7 فتحة تصوير (مجموعة واحدة)
|
رقم التسلسل |
المتطلبات التقنية |
متطلبات الملحقات |
|
1 |
الحجم: 1200 × 800 × 800 العمق (ملم) |
الـ AlSl304 - تصنيع 2.5 ملم |
|
2 |
يتم تركيب إطار الشبكة داخل الفتحة. |
|
|
3 |
هناك حاوية منفصلة للمسحوق. |
|
|
4 |
يستخدم جهاز رش المسحوق رش المسحوق التلقائي (الرش العلوي والسفلي على حد سواء). الجدار الخارجي لخزان المسحوق مجهز بجهاز تسخين.والذي يمكن أن يضمن أن مسحوق التصوير جاف و فضفاضالضغط السلبي وأجهزة الختم يمكن أن تضمن أن رش المسحوق هو موحد والمسحوق التصوير لا تسرب. |
|
|
5 |
قم بتكوين بندقية التنفس الهوائي، مع ضغط الهواء لا يتجاوز 0.03 Mpa. |
|
|
6 |
يمكن ضبط ضغط انفجار البارود والبندقية الهوائية بشكل منفصل. |
مزودة بجهاز قياس الضغط |
|
7 |
وهي مجهزة بواجهة تهوية لاستخراج الغبار الزائد. |
|
|
8 |
يتم تثبيت لوحة تحكم مستقلة أمام الفتحة ، والتي يمكن أن تتحكم في وقت رش المسحوق ولديها وظيفة إنذار. |
|
|
9 |
يمكن التحكم في وقت إزالة الغبار وتعديله. |
|
5.7نظام التحكم الكهربائي
يستخدم النظام طريقة التحكم المركزية، مما يتيح السيطرة على عملية تشغيل محطات العمل.يتكون نظام التحكم الكهربائي بشكل رئيسي من جهاز تحكم متسلسل قابل للبرمجة (PLC)، مختلف الوسائط المتداولة، ومواصلات التيار المتردد، والمفاتيح التلقائية، ومراقبي درجة الحرارة، والمؤقتات الرقمية، وما إلى ذلك. يمكن إعداد إعدادات الوقت لكل فتحة وتعديلها بشكل مريح على المؤقتات الرقمية.
5.8. نظام نقل
يتم تصنيع أدوات النقل من أدوات النقل من الفولاذ المقاوم للصدأ ، ويمكن أن تحقق الغرض من النقل ببساطة بالضغط بلطف.
5.9نظام التحكم الهوائي
وهي تتكون أساسا من ثلاثية معالجة مصدر الهواء، صمامات الكهربائية، مقاييس الضغط، أسطوانات، ومختلف عناصر التحكم والتشغيل الهوائي.أسلحة الضغط السلبي، وأجهزة التصوير مجهزة بمفصلات النفط والماء لتزويدها بالهواء ، وأسلحة مسحوق النفخ وأسلحة رش الماء والهواء تستخدم مقاييس ضغط صغيرة المدى لقراءة البيانات بسهولة.يتم تركيب مقاييس الضغط وأجهزة تنظيم الضغط في جميع المواقع التي تستخدم الماء والهواء المضغوط.
2لمحة عامة عن المعدات
خط فحص الاختراق الفلورسنتي يتوافق مع معيار HB / Z61-98 "اختبار الاختراق" والأحكام ذات الصلة من GJB2367 "اختبار الاختراق".تتكون معدات فحص الاختراق الفلورسنت من خزانين اختراق، 2 خزانات تنظيف ، 1 خزان تجفيف ، 1 خزان دخول بعد المحلبة ، 1 خزان تنظيف يدوي ، و 1 خزان تطوير. تشمل المرافق الداعمة والمساعدة خزانة التحكم الكهربائية ،نظام التحكم بالهواءتم تصميم تخطيط خط التفتيش بشكل عام لتسهيل صيانة وتنظيف خط التفتيش بأكمله.تخطيط عملية هذه المعدات معقول، ويمكن تعيين ومراقبة معايير العملية لتلبية احتياجات ضمان الجودة،ضمان تدفق السلس والموثوق به للأجزاء خلال عملية التفتيش وتسهيل التشغيل المريح والموثوق به.
3تدفق العملية
Manual feeding - 4-level penetration dripping - cleaning - post-emulsification dripping - 2-level penetration dripping - automatic cleaning - manual cleaning - drying - empty position - powder spraying phenomenon - fluorescence observation - manual unloading
يتم النقل بين كل محطة عمل من خلال الأدوات ، ويتم إكماله يدويًا.
4نظرة عامة على معدات العملية
4.1يتم تصميم جميع الهياكل الصندوقية والحوض وتثبيتها بطريقة معقولة، وجملية، وموثوق بها، مما يسهل التشغيل الآمن.
4.2جميع الصناديق والحوض هي من هيكل مستقل مزدوج الطبقة. الحوض الداخلي مصنوع من صفيحة من الفولاذ المقاوم للصدأ 304 عالية الجودة بسماكة 2.5mm،في حين أن الحوض الخارجي مصنوع من 304 صفيحة الفولاذ المقاوم للصدأ وأنابيب الفولاذ المقاوم للصدأ مع إطار داخلي رفيع.
4.3يتم لحام جميع طبقات الحركات باستخدام لحام قوس الأرجون ومعالجته. يتم ضمان جودة الحركات دون تسرب ولللحام نفس لون المادة الأساسية.
4.4أنابيب إمدادات الهواء الرئيسية، كل بندقية رش هوائي، وممر الهواء الرش مسحوق جميعها مجهزة بمفصلات النفط والماء.ثم يتم توجيه الهواء المضغوط المرشح إلى كل منطقة استهلاك الغازيتم تثبيت مقاييس الضغط ومخففات الضغط في كل منفذ للهواء المضغوط ، ويمكن ضبطها.
4.5الحفر خالية من التشوهات، وعدم التساوي، والخدوش، والثقوب الرملية، والفقاعات، وإدراجات الخث، والتسرب.
4.6يجب أن يكون لدى جميع المكونات الرئيسية المشتراة شهادات المصنع للتوافق والتعليمات. يجب أن يكون لدى جميع الأجهزة الكهربائية والأدوات والأسلاك "ترخيص الإنتاج،شهادة الامتثال، وشهادة التفتيش".
4.7. The relevant technical parameters comply with the HB/Z61-1998 standard of the People's Republic of China's Aviation Industry "Penetrant Testing" and the relevant provisions of GJB2367 "Penetrant Testing".
4.8يجب ترتيب جميع خطوط الأنابيب (الماء والكهرباء والغاز) وغيرها من المرافق المساعدة في النظام على الجانب الخلفي من الحوض (خط التجميع).
4.9يتم تجهيز كل صندوق محطة عمل ومحطة مع لوحة تحكم مستقلة مضمنة للسيطرة على الإجراءات داخل صندوق وتعيين معايير العملية.الموقع معقول لمنع تدفق السائل أثناء التشغيللوحة التحكم مصنوعة من الفولاذ المقاوم للصدأ، ومراقب درجة الحرارة ومرور الوقت الرقمي. لوحة التحكم مغلقة،وجميع الاتصالات الكهربائية معالجة لمقاومة التآكل ومجهزة بغطاءات واقيةالعديد من الأدوات لديها ملصقات، وتثبيت جميع الأدوات هو مريح لفك أثناء المعايرة العادية.
4.10نظام التحكم الكهربائي: يتكون من 7 لوحات تحكم ذكية في تشغيل محطة العمل.هذا النظام لا يمكن فقط تحقيق التحكم شبه التلقائي في العملية لكل خندق ولكن أيضا العمل بشكل مستقل.
4.11الملصقات على كل محطة عمل باللغة الصينية، ومواد الملصقات هي الفولاذ المقاوم للصدأ.
4.12يتم فتح أغطية كل صندوق ومرحاض و إغلاقها بواسطة وسائل هوائية ، بزاوية فتح ≥ 90 درجة. يتم ضبط أجهزة السلامة لمنع الانقلب.
4.13يتم وضع جميع أجهزة العرض وأجهزة ضبط في مواقع يمكن ملاحظتها بسهولة.
4.14الغطاءات الهوائية لكل حفرة لديها أجهزة قفل لضمان سلامة المشغلين والمكونات.
4.15تم تصنيع الجزء السفلي من الأرضية الإجمالية للمعدات من الفولاذ المقاوم للصدأ لتشكيل طبق مضاد للتسرب ، مما يمنع السائل من تلوث أرضية ورشة العمل.
