تفاصيل المنتج:
|
| قوة التحميل: | 10N/20N/50N/98N | نوع إندينتر: | 136 درجة فيكرز دايموند إندينتر |
|---|---|---|---|
| قياس الاتجاه: | دعم 360 درجة | تخزين البيانات: | حفظ 1000 مجموعة من بيانات القياس و20 مجموعة من بيانات المعايرة |
| موازين الصلابة: | الجهد العالي، HB، لجنة حقوق الإنسان، HLD | بيئة التشغيل: | درجة الحرارة:-10°C~50°C؛ الرطوبة: 30%~80%R.H |
| إبراز: | جهاز اختبار الصلادة بالموجات فوق الصوتية UCI بمسبار يدوي,جهاز اختبار الصلادة غير المدمر مع ضمان,معدات اختبار الصلادة بالموجات فوق الصوتية المحمولة,non destructive hardness tester with warranty,portable ultrasonic hardness testing equipment |
||

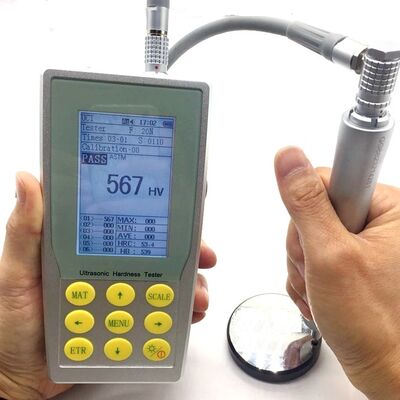

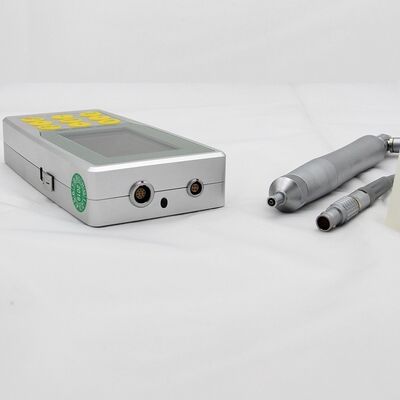

اختبار صلابة الموجات فوق الصوتية UCI مع المسبار اليدوي
التطبيق:
يستخدم اختبار صلابة بالموجات فوق الصوتية نموذج HUH-5M على نطاق واسع لقياس صلابة الصناعات الصناعية الصغيرة، والمواد المصبوبة، وتفتيش اللحام، والحرارة المتأثرة المنطقة،أجزاء ذات جدران رقيقة، المحامل، أسنان الجوانب، الخ.
مبدأ العمل:
طريقة معوقة الاتصال بالموجات فوق الصوتية
المواصفات:
| اسم المنتج | اختبار صلابة بالموجات فوق الصوتية (UCI) |
| اسم الطراز | (هوه-5م) |
| قوة الشحن | 10N/20N/50N/98N |
| نوع العدادات | 136°فيكرز الماسية |
| نطاق القياس |
HB: 85-650؛ HV 80-1599؛ HRC 20-70؛ HRB: 41-100؛ HRA: 61-85.6 (إتش إس): 34.2-97.3؛Mpa: 255-2180N/mm |
| قياس الدقة | HV: ± 3%HV؛ HRC: ± 1.5HRC؛ HB: ± 3%HB؛ HLD: ± 5HLD؛ |
| اتجاه القياس | دعم 360 درجة |
| تخزين البيانات | لإنقاذ 1000 مجموعة من بيانات القياس و 20 مجموعة من بيانات المعايرة |
| مقاييس القسوة | HV،HB،HRC،HLD |
| عرض البيانات | قوة الحمل، وقت الاختبار، نتيجة الاختبار، المتوسط، الحد الأقصى، الحد الأدنى، الانحراف والتحويل. |
| مؤشر الصلابة | شاشة LCD |
| بيئة التشغيل | درجة الحرارة:-10°C~50°C؛ الرطوبة: 30%~80%R.H |
| الجهد التشغيلي | 6 فولت متزامن |
| أبعاد الجهاز | 160x80x31ملم |
| الوزن الصافي | حوالي 500 غرام ((بدون مسبار) |
الخصائص للمسحات اليدوية أعلاه:
● أحدث تكنولوجيا أجهزة الاستشعار بالموجات فوق الصوتية
● التي يمكن الحصول على قيمة صلابة دقيقة دون أجهزة مساعدة
● دعم عملية القياس السريعة 360 درجة
● تصميم ممتاز من هندسة البشر وسهلة الاحتفاظ به
● مقاس مناسب ووزن المنظور الذي يسهل التحكم به
● قياس سريع ودقيق للحافة والموقف الثابت للعينة المختبرة
● حفرة صغيرة، غير مدمرة لأي عينة بعد الاختبار
الخصائص الرئيسية:
● مقياس صلابة يدوي يستخدم عادة مثل برينيل، روكويل، فيكرز، ليب، الخ
● اختبار صلابة روكويل وبرينيل بقوة تحميل ثقيلة وتجاوز كبير يؤدي إلى تدمير خطير على سطح العينة.
● القسوة فيكرز تطبيق القياس البصري، والفنيين المحترفين يمكن أن تعمل بسلاسة، من المستحيل لقياس صلابة قطعة العمل الثقيلة، والآلات المثبتة والأجزاء المجمعة بشكل دائم.
● اختبار صلابة ليب تطبيق طريقة الارتداد والعكسية لقياس الصلابة ، مما يؤدي بسهولة إلى انحراف كبير عند التحويل إلى مقاييس برينيل وروكويل وفيكرز.
● يطبق اختبار صلابة الموجات فوق الصوتية نموذج HUH-5M طريقة عائق الاتصال بالموجات فوق الصوتية للقياس المقارن للصلابة لقطع الاختبار ، مع مزايا الدقة العالية والكفاءة ،محمولة وسهلة التشغيل.

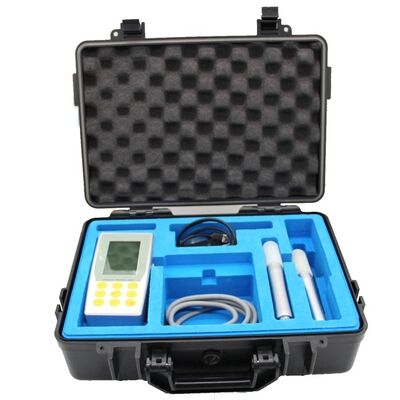

التسليم القياسي:
| التسليم القياسي | كمية | التسليم القياسي | كمية | التسليم القياسي | كمية | التسليم القياسي | كمية |
| الوحدة الرئيسية HUH-5M | 1 | كابل المسبار | 1 | غلاف مضاد للتأرجح | 1 | دليل التشغيل باللغة الإنجليزية | 1 |
| 50N/98N المسبار اليدوي | 1 | كابل الاتصال | 1 | إربط | 1 | بطاقة الضمان | 1 |
| بلوك روكويل القياسي | 1 | كابل USB | 1 | شهادة التأهيل | 1 | قائمة التعبئة | 1 |
المواصفات اليدوية للمسبار:
| نوع المسبار | UCI-1K | UCI-2K | UCI-5K | UCI-10K |
| قوة الاختبار | 10N | 20N | 50N | 98N |
| قطر | 22ملم | 22ملم | 22ملم | 22ملم |
| الطول | 154ملم | 154ملم | 154ملم | 154ملم |
| قطر العصا المتذبذبة | 2.4ملم | 2.4ملم | 3 ملم | 3 ملم |
| خشونة سطح القياس | Ra<3.2um | را<5وم | Ra<10um | Ra<15um |
| الحد الأدنى لوزن مادة الاختبار | 0.3 كجم | 0.3 كجم | 0.3 كجم | 0.3 كجم |
| الحد الأدنى للسمك | 2 ملم | 2 ملم | 2 ملم | 2 ملم |
مواصفات المسبار المتحرك:
| نوع المسبار | UCI-300 | UCI-500 | UCI-800 | UCI-1000 |
| قوة الاختبار | 3N | 5N | 8N | 10N |
| قطر | 46ملم | 46ملم | 46ملم | 46ملم |
| الطول | 197.5ملم | 197.5ملم | 197.5ملم | 197.5ملم |
| قطر العصا المتذبذبة | 3.7ملم | 3.7ملم | 3.7ملم | 3.7ملم |
| الحد الأدنى لوزن مادة الاختبار | 0.3 كجم | 0.3 كجم | 0.3 كجم | 0.3 كجم |
| الحد الأدنى للسمك | 2 ملم | 2 ملم | 2 ملم | 2 ملم |
