تفاصيل المنتج:
|
| مدخلات الطاقة: | 3 - 50 هرتز، 380 فولت، الطاقة 14 كيلو فولت أمبير | سحب الأمبيرات المغناطيسية (بدون تحميل): | ≥ 7,250AT (تيار الإدخال 29A) |
|---|---|---|---|
| عامل الحمل: | 10% | حجم نافذة الملف المتراجع (العرض × الارتفاع): | 360 × 400 ملم |
| سحب حجم النافذة الفعال (العرض × الارتفاع): | 320 × 325 ملم | ||
| إبراز: | مزيل المغناطيس من التيار المتناوب 50 هرتز,معدات إزالة المغناطيسية لمعالجة المعادن,مزيل المغناطيس الصناعي للتجارب غير المدمرة,metal processing demagnetizer equipment,industrial demagnetizer for non-destructive testing |
||

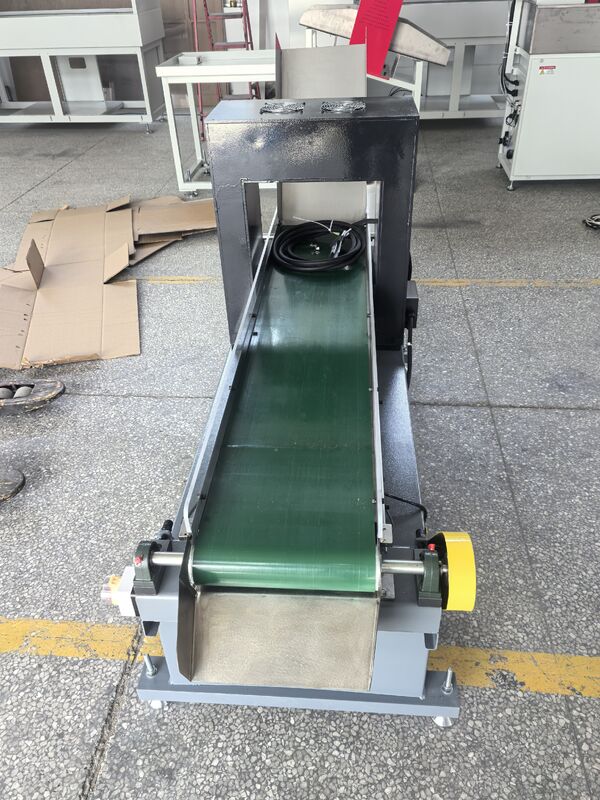

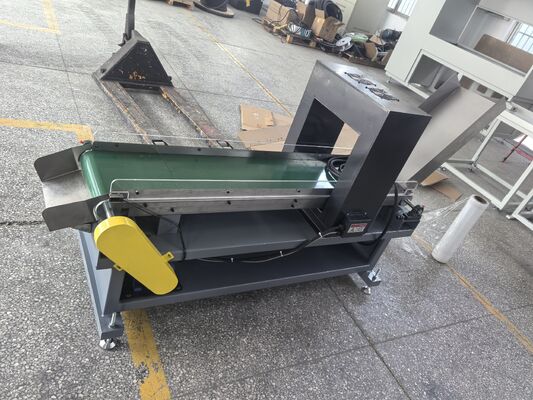

HCDX-M360 Demagnetizer 50Hz التيار المتناوب لصناعة معالجة المعادن
أ. أسباب إزالة المغناطيسية
قبل تجميع الأجزاء في المكونات النهائية ، غالباً ما يكون من الضروري إزالة المغناطيسية. يمكن للأجزاء المغنطيسية بشدة أن تولد مجال مغناطيسي إضافي ، مما قد يسبب مشاكل مختلفة ،مثل:
المغناطيسية المتبقية يمكن أن تؤثر على دقة العمل ووظائف بعض الأدوات والقياسات.
مسحوق المعدن الممتص بواسطة المغناطيسية المتبقية يسرع ارتداء الأجزاء المتحركة أثناء الاستخدام في المستقبل ، مما يؤدي إلى فشل مبكر.
يمكن أن يؤثر مسحوق المعدن الممتص بواسطة المغناطيسية المتبقية على جودة المعالجة في العمليات اللاحقة ، مثل المعالجة الميكانيكية وطلاء السطح.
المغناطيسية المتبقية يمكن أن تتسبب في لصق الشرائح بالسطح ، مما يضر بدقة السطح ويؤدي إلى تضييق الأدوات.
وجود المغناطيسية المتبقية يمكن أن يسبب انحراف القوس أو تسرب ، مما يؤثر على جودة اللحام ، إلخ.
مبدأ إزالة المغناطيسية
يصبح المعدن مغناطيسيًا بسبب الترتيب الخطي للقطبيات الإيجابية والسلبية لهيكله الذري.يتم إجراء إزالة المغناطيسية للقضاء على اتساق هذا التوجه القطبي الذري وتقليل الخصائص المغناطيسية إلى مستوى مقبولهذا هو الغرض من إزالة المغناطيسية. في حين أن تقليل المجال المغناطيسي، وتغيير اتجاه المجال المغناطيسي يساعد على تقليل هذا الاتساق من اتجاه القطبية الذرية.هذا هو المبدأ لتصميم معدات نزع المغناطيس.
ضع الأجزاء المعدنية في الملف وتزويد الملف بتيار متبادل يغير الاتجاه بسرعة (50 هرتز).عندما يكون الملف لا يزال في حالة طاقة ويتم نقل الأجزاء المعدنية تدريجيا من الملف من خلال الحزام الناقل، فإن المغناطيسية المحفزة ستقل تدريجياً ، وبالتالي تعطيل الترتيب المنظم للمجالات المغناطيسية في الأجزاء المعدنية بسبب المغناطيسية ،وجعل الأجزاء المعدنية غير مغناطيسية للخارج.
المواصفات التقنية الرئيسية
| مصدر طاقة الدخول | 3 - 50 هرتز، 380 فولت، الطاقة 14KVA |
| إعادة الطاقة المغناطيسية (دون حمولة) |
≥ 7,250AT (التيار المدخل 29A) |
| حجم النافذة الملتفة (العرض × الارتفاع) | 360 × 400 ملم |
| تقليص حجم النافذة الفعلي (العرض × الارتفاع) | 320 × 325 ملم |
| عامل الحمل | 10% |
| الأبعاد الإجمالية (الطول × العرض × الارتفاع) | 1684 × 700 × 1000 مم |
IV - تعليمات الاستخدام
1تكوين مدخل إمدادات الطاقة
1 يجب أن يستخدم سلك الطاقة الموصلات النحاسية المعزولة بمساحة مقطع عرضي ≥ 4mm2 ، ويتم توصيلها بالمحطة الرئيسية لقطاع التقطيع في صندوق الكهرباء في U ، V ،وموانئ W (موانئ W يمكن استخدام 2.5mm2) ؛ يجب توصيل سلك الترسانة الوقائي بمسمار الترسانة خارج مربع التحكم باستخدام موصل نحاس مساحته 2.5mm2
2 يجب تجهيز مصدر الطاقة الداخل بمفتاح الهواء بقدرة التيار الاسمي من 40A إلى 50A.
3 بعد توصيل مدخل الطاقة بشكل صحيح (وكذلك توصيل سلك الأرض الموثوق به) ، أغلق مدخل الطاقة؛ ادفع مقبض مفك الكتلة على باب الصندوق إلى وضع ON،أغلق جميع مفاتيح الدوائر الصغيرة، والضوء الأبيض المؤشر [إدخال الطاقة] على لوحة التشغيل سوف تضيء للإشارة.
4 اضغط على مفتاح الزر الأخضر على مربع زر بدء الزر في المنزع من المغناطيس، وبدأ الحزام النقل بالعمل، في حين يتم تشغيل لفائف المنزع من المغناطيس.ضوء مؤشر الأصفر [إزالة المغناطيس في التقدم] على لوحة التشغيل سوف تضيءيجب أن يكون اتجاه حركة الحزام النقل هو نفس الاتجاه المشار إليه على لوحة الحماية.من فضلك غير تسلسل المرحلة المتصلة بمنفذ المحرك.
⑤ Press the red button switch on the start button box of the demagnetizer or press the red mushroom-shaped stop button switch on the end button box of the demagnetizer to stop the operation of the conveying belt and the demagnetizing coil.
في الموقع المناسب من محطة إزالة المغناطيس، يتم تثبيت جهاز استشعار بصري.الحزام النقل والملفوفة نزع المغناطيس سوف تتوقف عن العمل.
2عملية إزالة المغناطيسية
1 اغلق مصدر الطاقة
2 اضغط على مفتاح الزر الأخضر على مربع زر بدء الزر من المنزع من المغناطيس ، ويبدأ حزام النقل بالعمل ، بينما يتم تشغيل لفائف المنزع من المغناطيس.
3 وضع الجزء الذي سيتم إزالة المغناطيسية على الحزام النقل في الموقف الابتدائي لجهاز إزالة المغناطيسية.
4 بعد أن تمر الأجزاء على الشريط الناقل ببطء من خلال لفائف نزع المغناطيس إلى نهاية المنزع المغناطيسي،
(1) إذا كان المستشعر البصري يعمل بشكل طبيعي، عندما يصل الجزء إلى مسار الضوء للمستشعر، سيتوقف حزام النقل ولفائف نزع المغناطيس عن العمل.وسيتم إزالة الأجزاء بعد توقف الجهاز.
(2) في حالة وجود عيب في جهاز الاستشعار البصري ، يمكن إزالة الأجزاء في الاتجاه الأبعد عن لفائف إزالة المغناطيسية ؛ إذا لم تكن هناك حاجة إلى عملية إزالة المغناطيسية أخرى ،اضغط على زر التوقف الطارئ الأحمر على مربع الزر النهائي أو زر الزر الأحمر على مربع زر بدء جهاز إزالة المغناطيسيمكنك أيضا إزالة الأجزاء بعد توقف الآلة.
بالنسبة للأجزاء القصيرة - المسافة من الوجه النهائي القريب للجزء إلى الوجه النهائي لملفات إزالة المغناطيس هي > 800mm
خذ القطع مباشرة من الحزام النقل
بالنسبة للأجزاء الطويلة - المسافة من الوجه النهائي القريب للجزء إلى الوجه النهائي لملفات إزالة المغناطيس هي < 800mm
خذ الأجزاء من الحزام النقل، ونقل الأجزاء في خط مستقيم على طول اتجاه الحزام النقل بعيدا عن لفائف نزع المغناطيس قبل وضعها.
بشكل عام ، يتم الانتهاء من عملية نزع المغناطيسية من الأجزاء.
V. طرق لتحسين تأثير إزالة المغناطيسية
1حاول إزالة المغناطيسية من كل جزء فردي (مع طول معين) قدر الإمكان.
2عند إزالة المغناطيسية من الأجزاء القصيرة أو السميكة أو الكروية ، قم بتوصيل العديد من الأجزاء من طرف إلى آخر لتسهيل إزالة المغناطيسية.
3إذا كان إزالة المغناطيسية لمرة واحدة لا تستوفي المتطلبات ، فمن الضروري تكرار عملية إزالة المغناطيسية.
4بالنسبة للأجزاء ذات الأشكال المعقدة، قم بتدويرها أو قلبها عند مرورها عبر لفائف إزالة المغناطيسية.
5حاولي إزالة الأجزاء بينما تكون لفافة إزالة المغناطيسية تعملونقل الأجزاء في خط مستقيم على طول اتجاه النقل حتى تكون بعيدة عن لفائف نزع المغناطيس قبل وضعهاهذه الطريقة ضرورية ومهمة بشكل خاص للأجزاء التي يبلغ طولها 1000 ملم.
VI. الملاحظات
1هذه الآلة يجب أن تكون متصلة بشكل صحيح إلى سلك أرض موثوق به من أجل السلامة!
2. لا ينبغي تشغيل لفافة نزع المغناطيس بشكل مستمر لفترة طويلة. يجب أن لا يتجاوز وقت التشغيل المستمر 6 إلى 8 دقائق. إذا أصبحت لفافة نزع المغناطيس ساخنة للغاية،ستدخل الآلة حالة إيقاف التشغيل والانتظار، وسوف يضيء ضوء مؤشر "حماية من الإفراط في الحرارة" الأحمر على لوحة التشغيل. يجب تبريد الآلة قبل أن يتم تشغيلها مرة أخرى!
3إذا كنت بحاجة إلى ضبط سرعة تحرك حزام الهندسة ، يجب أن يتم ذلك أثناء تشغيل المحرك: هناك قرص تنظيم على خفض المحرك ،وينبغي ضبط اتجاه سهم "سريع" على القرص لتسريع، وتوجيه سهم "بطء" على القرص يجب ضبط لتباطؤ.
4يجب أن يتم إزالة الأجزاء من الحزام النقل المسطح فقط عندما تصل إلى محطة آلة إزالة المغناطيسية.
5يجب وضع الأجزاء المنزوعة المغناطيسية بعيدا عن لفائف نزوع المغناطيسية
6عند القيام بعمليات إزالة المغناطيسية ، لا ترتدي ساعات ميكانيكية لأنه قد يسبب قياس الوقت غير الدقيق في المستقبل.
